Name: Phoenix Contact IL EC BK-PAC 2702507 Accoppiatore bus 24 V/DC
Brand: Phoenix Contact
SKU: 2209851
Availability: BackOrder

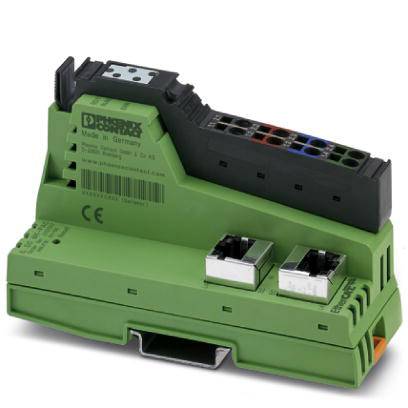

Un dispositivo elettronico verde con connettori e una parte superiore nera, idoneo per l'utilizzo in installazioni di quadri elettrici.

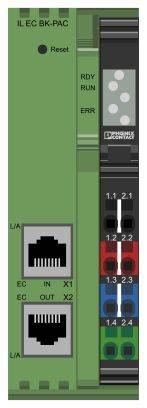

Un modulo elettronico verde con due porte Ethernet in basso. Nella parte superiore sono presenti spie di stato per 'RDY', 'RUN' e 'ERR'.

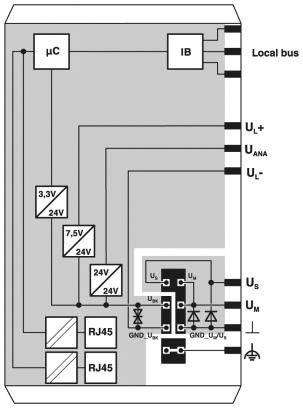

Schema elettrico di un modulo elettronico con microcontrollore, diversi connettori RJ45 e alimentazione a 24V, che mostra i collegamenti e la linea di bus.

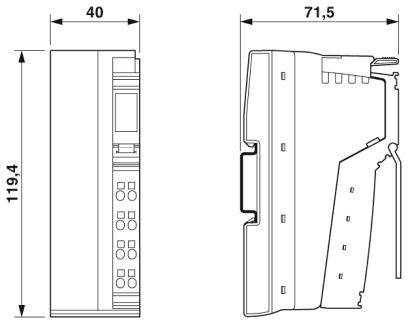

'Disegno tecnico di un dispositivo con dimensioni: altezza 119,4, larghezza 40 e profondità 71,5. Vista frontale e laterale del dispositivo.'

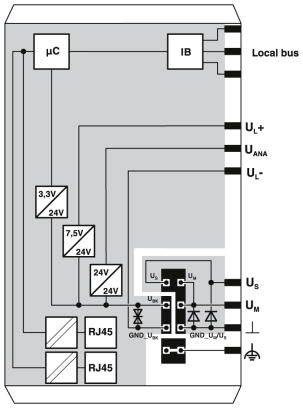

Schema elettrico di un modulo elettronico con diversi connettori, tra cui prese RJ45, microcontrollore ('µC') e un collegamento bus.

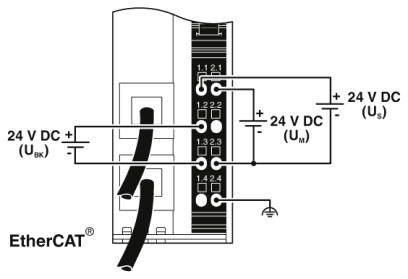

'Lo schema elettrico mostra i connettori di alimentazione a 24 V DC su un dispositivo con interfaccia EtherCAT. Le connessioni sono chiaramente contrassegnate con U_BK, U_M e U_S.'

1/6

Immagine simile

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 11 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (379,00 € / Pezzo)

379,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Colore: verde
Peso netto: 169 g
CLASSE DI PROTEZIONE: III (IEC 61140, EN 61140, VDE 0140-1)
Velocità di trasmissione: 100 MBit/s (full duplex)
Potenza assorbita: Tipo. 1,7 W (totale dispositivo)

Tipo prodotto: Accoppiatore bus

Tipo: IL EC BK-PAC

Voltaggio operativo Min.: 19.2 V/DC

Tensione d'esercizio: 19.2 - 30 V/DC

Voltaggio Max.: 30 V/DC

Tensione di esercizio: 24 V/DC

Altezza: 119.4 mm

Lunghezza: 71.5 mm

Larghezza: 40 mm

: IP20

Dim.: (L x L x A) 71.5 x 40 x 119.4 mm

Collegamento: RJ45, autonegoziazione

Max. assorbimento di corrente: 70.6 mA

Codice articolo produttore: 2702507

Montaggio: Guida portante

Max. Temperatura ambiente: +55 °C

Min. Temperatura ambiente: -25 °C

Tensione logica UL: 24 V/DC

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Codice articolo produttore

Tensione di esercizio

Tipo prodotto

Phoenix Contact AXC F IL ADAPT 1020304 Modulo espansione PLC 24 V/DC

Articolo n°:2208975

Consegna entro Mer 11 Nov

Conrad Electronic

1020304

24 V/DC

Modulo espansione PLC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

164,99 €^*

Phoenix Contact AXC F XT ETH 1TX 2403115 Modulo espansione PLC 24 V/DC

Articolo n°:2209737

Consegna entro Mer 11 Nov

Conrad Electronic

2403115

24 V/DC

Modulo espansione PLC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

299,00 €^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Dispositivo di I/O decentralizzato

Articolo n°:2209865

Consegna entro Ven 22 Gen 2027

Conrad Electronic

2702660

Dispositivo di I/O decentralizzato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

184,99 €^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dispositivo di I/O decentralizzato

Articolo n°:2209863

Consegna entro Ven 5 Mar 2027

Conrad Electronic

2702658

Dispositivo di I/O decentralizzato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

184,99 €^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Dispositivo di I/O decentralizzato 24 V/DC

Articolo n°:2209864

Consegna entro Ven 5 Mar 2027

Conrad Electronic

2702659

24 V/DC

Dispositivo di I/O decentralizzato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

189,99 €^*

Phoenix Contact AXL F BK PB XC 2702463 Accoppiatore bus 24 V/DC

Articolo n°:2209838

Consegna entro Mer 11 Nov

Conrad Electronic

2702463

24 V/DC

Accoppiatore bus

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

449,00 €^*

Phoenix Contact AXL F BK PN TPS 2403869 Accoppiatore bus 24 V/DC

Articolo n°:2209746

Consegna entro Mer 11 Nov

Conrad Electronic

2403869

24 V/DC

Accoppiatore bus

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

545,00 €^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 Modulo I/O 5 V/DC

Articolo n°:2209792

Consegna entro Lun 5 Apr 2027

Conrad Electronic

2701226

5 V/DC

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

485,00 €^*

Phoenix Contact AXL F DO16/2 2H 1027904 Modulo I/O 5 V/DC

Articolo n°:2208989

Consegna entro Mer 11 Nov

Conrad Electronic

1027904

5 V/DC

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

194,99 €^*

Phoenix Contact AXL F DO32/1 2H 1004925 Modulo I/O 5 V/DC

Articolo n°:2208901

Consegna entro Mer 11 Nov

Conrad Electronic

1004925

5 V/DC

Modulo I/O

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

265,00 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2209851 Phoenix Contact IL EC BK-PAC 2702507 Accoppiatore bus 24 V/DC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209851 Phoenix Contact IL EC BK-PAC 2702507 Accoppiatore bus 24 V/DC

Descrizione

2 collegamenti RJ45. Indirizzamento automatico. Immagine della stazione come dispositivo EtherCat ® modulare tramite Modular Device Profile (MDP). Comunicazione dati aciclica (protocolli cassetta postale). Supporto di SafetyBridge V3. Compatibile con l'aggiornamento del firmware.

Testo tradotto automaticamente.
