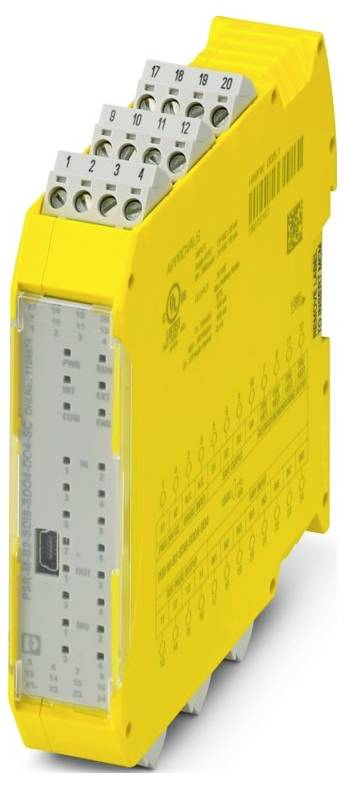

Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Modulo di sicurezza 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
389,34 €
3
2% = 9,50 €
379,84 €
5
3% = 13,27 €
376,07 €
10
4% = 15,80 €
373,54 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (389,34 € / Pezzo)
389,34 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo di collegamento: USB 2.0 Hi-Speed
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 22,61 mm
- Altezza: 112,58 mm
- Profondità: 113,6 mm
- Materiale alloggiamento: Poliammide PA non rinforzato
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -10 °C a 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 85 °C
- Nota: Tramite il connettore bus su guide portanti PSR-TBUS
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, 2 g
- Lunghezza di spellatura: 7 mm
- Posizione di montaggio: Verticale o orizzontale
- Dissipazione di potenza massima con condizione nominale: 7,1 W (con carico massimo ammissibile)
- Classe di protezione: III
- CE: CE
- Tecnologia di collegamento: Tecnologia di collegamento
- Nota per l'applicazione: Solo per uso industriale
- Lunghezza del cavo: max. 100 m (per ogni uscita)
- Assorbimento di corrente: tipo. 12 ma (tip.) Per US);max. 14,7 ma (con tensione di comando 28,8 V DC)
- Tensione di uscita nominale: 24 V CC (alimentazione tramite A1)
- Collegamento conduttore: Collegamento conduttore
- Frequenza di commutazione: max. 1/4 x tCycle [Hz]
- Riferimento al montaggio: Osservare il derating
- Altezza di utilizzo: ≤ 2000 m (su NN)
- Max. zul. Umidità (in funzione): 95% (senza condensa)
- Shock: 10 g per Δt = 16 ms (blocco permanente, 1000 urti per direzione ambiente)
- Tensione: 24 V CC (tramite A1)
- Cablaggio di protezione: Protezione da inversione di polarità seriale;rilevamento di sovratensione | sì, a 33 V DC
- Indicatore di stato: 1 x LED (verde), 1 x LED (arancione), 1 x LED (blu);4 x LED (verde, giallo, rosso);12 x LED (giallo)
- Gamma di tensione di uscita: 18,2 V DC ... 27,8 V CC (US - 1 V)
- Designazione: A1/A2
- Applicazione: Arresto di emergenza;griglia di luce;porta di protezione;spegnimento sicuro
- Alimentazione: Alimentazione
- Colore (alloggiamento): Giallo (RAL 1018)
- Corrente di spunto: max. 600 ma (Δt < 10 ms)
- Descrizione dell'uscita: PNP, digitale, IEC 61131-2 tipo 0,1
- Corrente di attivazione massima: 1,1 a (Δt = 3 s per US)
- Indicatore della tensione di esercizio: 1 x LED (verde)
- Corrente permanente limite: 100 ma (per canale);400 ma (corrente totale di tutte le uscite)
- Corrente di dispersione: max. 4,5 ma
- Tensione nominale del circuito di controllo US: 24 V CC -20 % / +20 % (protezione esterna, 5 a tipica)
- Corrente nominale di alimentazione di controllo IS: tipo. 55 ma (uscite inattive);tipo. 135 ma (uscite attive, senza carico)
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Numero di collegamenti: 1
- Orari: Orari
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Vedere la scheda tecnica, capitolo "coordinamento dell'isolamento".
- Tempo di filtro: 250 ms ±2 ms (frequenza impulsi di prova > 500 ms)
- Numero di uscite: 4 (digitale, PNP)
- Dati tecnici di sicurezza: EN ISO 13849: Dati tecnici di sicurezza: EN ISO 13849
- Livello di prestazioni (PL): e (cablaggio a 2 canali);d (cablaggio a 1 canale)
- Safety Integrity Level (SIL): 3 (cablaggio a 2 canali);2 (cablaggio a 1 canale)
- Dati tecnici di sicurezza: EN IEC 62061: Dati tecnici di sicurezza: EN IEC 62061
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 95% (senza condensa)
- Descrizione dell'ingresso: Configurabile (come uscita di segnalazione o ingresso di reset);IEC 61131-2 tipo 2
- Numero ingressi: 4
- Indicazione di errore: 2 x LED (rosso)
- Gamma di tensione d'ingresso segnale "0": 0 V DC ... 5 V/DC
- Gamma di tensione d'ingresso "1" segnale: 11 V DC ... 28,8 V CC
- Max. Carico capacitivo: max. 470 NF
- inseribile: sì
- Comando: A 1 e 2 canali
- Potenza assorbita negli Stati Uniti: tipo. 1,32 W (uscite inattive)
- Categoria di arresto: 0
- Tempo di riavvio: Min. 5 s (tempo di avvio);max. 10 s (tempo di avvio)
- Gamma di corrente d'ingresso segnale "0": < 1 ma
- Max. Resistenza totale ammissibile del conduttore: 1,2 kΩ (circuito di ingresso e reset per US)
- Carico ohmico: Min. 180 Ω (rispettare la corrente permanente limite)
- Protezione da cortocircuito: Sì (limitazione automatica a 1,1 a)
- Circuito di scarica: No
- Tempo di risposta: Vedere la guida dell'utente
- Interfacce: TBUS per guide portanti per il collegamento al modulo Master, non incluso nella fornitura
- Protezione: tipo. 4 A (A1)
- DIGITALE: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: DIGITALE: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
- Digitale: Ingressi di reset (FBK): Digitale: Ingressi di reset (FBK)
- DIGITALE: O1, O2, O3, O4: DIGITALE: O1, O2 , O3, O4
- Max. Carico induttivo: max. 2,4 mH
- Intervallo di tensione di uscita nominale: 18,6 V DC ... 28,2 V CC (US - 0,7 V)
- Tensione di uscita in stato spento: max. 0,1 V.
- Impulsi di prova: ≤ 200 µs (larghezza impulsi di prova);frequenza impulsi di prova = 8 x tCycle [ms];nessuna pulsazione di prova luminosa / impulsi di prova alti consentiti.
- RAPPORTO: MO1, MO2, MO3, MO4: RAPPORTO: MO1, MO2, MO3, MO4
- CLOCK: T1, T2, T3, T4: CLOCK: T1, T2, T3, T4
- Dati: Interfaccia di servizio: Dati: Interfaccia di servizio
- Lunghezza cavo max. 3 m.
- Dati: Bus locale: Dati: Bus locale
- Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 2 canali: Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 2 canali
- Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 1 canale: Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 1 canale
- Tipo prodotto
Modulo di sicurezza
- Interfacce
USB 2.0 ad alta velocità
- Num. Ingressi max.
12
- Ingressi max.
12
- Tensione di esercizio
24 V/DC
- Altezza
112.58 mm
- Lunghezza
113.6 mm
- Larghezza
22.61 mm
IP20
- Dim.
(L x L x A) 113.6 x 22.61 x 112.58 mm
- Collegamento
Terminale a vite
- Codice articolo produttore
1104974
- Tipo
PSR-M-B2-SDI8-SDO4-DO4-SC
- Montaggio
Montaggio delle guide portanti
- Profondità
113.6 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563995 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Modulo di sicurezza 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563995 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Modulo di sicurezza 24 V/DC
Descrizione
Modulo di sicurezza configurabile (modulo base), 8 ingressi sicuri, 4 uscite sicure, 4 ingressi reset o 4 uscite di segnalazione, 4 uscite clock, espandibile tramite TBUS, fino a SIL 3, CAT. 4/PL e, morsetto a vite inseribile, connettore TBUS non incluso
