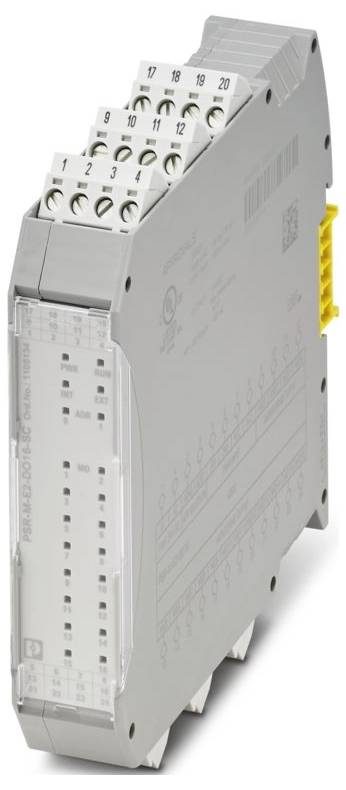

Phoenix Contact PSR-M-E2-DO16-SC 1105134 Modulo di espansione 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
282,79 €
3
2% = 6,90 €
275,89 €
5
3% = 9,64 €
273,15 €
10
4% = 11,49 €
271,30 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (282,79 € / Pezzo)
282,79 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 22,61 mm
- Altezza: 112,58 mm
- Profondità: 113,6 mm
- Materiale alloggiamento: Poliammide PA non rinforzato
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -10 °C a 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, 2 g
- Lunghezza di spellatura: 7 mm
- Posizione di montaggio: Verticale o orizzontale
- Dissipazione di potenza massima con condizione nominale: 3,5 W (con carico massimo ammissibile)
- Classe di protezione III (EN 50178)
- Tecnologia di collegamento: Tecnologia di collegamento
- Nota per l'applicazione: Solo per uso industriale
- Lunghezza del cavo: max. 100 m (per ogni uscita)
- Collegamento conduttore: Collegamento conduttore
- Frequenza di commutazione: max. 1/4 x tCycle [Hz]
- Riferimento al montaggio: Osservare il derating
- Altezza di utilizzo: ≤ 2000 m (su NN)
- Max. zul. Umidità (in funzione): 95% (senza condensa)
- Shock: 10 g per Δt = 16 ms (blocco permanente, 1000 urti per direzione ambiente)
- Tensione: 24 V CC (oltre 24 V)
- Cablaggio di protezione: Diodo soppressore
- Indicatore di stato: 1 x LED (verde), 2 x LED (arancione);16 x LED (giallo)
- Gamma di tensione di uscita: 18,2 V DC ... 27,8 V CC (US - 1 V)
- Designazione: 24 V/A2
- Applicazione: Modulo di espansione
- Alimentazione: Alimentazione
- Colore (alloggiamento): Giallo (RAL 1018)
- Corrente di attivazione: 10 a (ogni volta al punto di connessione 5 o 6, Δt = 1 ms per US)
- Descrizione dell'uscita: PNP, IEC 61131-2 tipo 0,1;non sicuro;massa di riferimento A2
- Corrente di attivazione massima: 1,1 a (Δt = 3 s per US)
- Indicatore della tensione di esercizio: 1 x LED (verde)
- Corrente permanente limite: 100 ma (per canale);1,6 a (corrente totale di tutte le uscite di segnalazione digitali)
- Corrente di dispersione: max. 100 µA
- Tensione nominale del circuito di controllo US: 24 V CC -20 % / +20 % (protezione esterna, 5 a tipica)
- Corrente nominale di alimentazione di controllo IS: tipo. 20 ma (uscite attive, senza carico)
- Orari: Orari
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Isolamento di base 4 kV tra tutti i percorsi di corrente e l'alloggiamento
- Tempo di filtraggio: tipo. 1 ms (con cali di tensione)
- Numero di uscite: 16
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 95% (senza condensa)
- Indicazione di errore: 2 x LED (rosso)
- inseribile: sì
- Potenza assorbita negli Stati Uniti: tipo. 0,72 W
- Tempo di riavvio: Min. 5 s (tempo di avvio);max. 10 s (tempo di avvio)
- Carico ohmico: Min. 180 Ω (rispettare la corrente permanente limite)
- Protezione da cortocircuito: Sì (limitazione automatica a 1,1 a)
- Circuito di scarica: No
- Tempo di risposta: Vedere la guida dell'utente
- Interfacce: TBUS per guide portanti per il collegamento al modulo master, in dotazione
- Tensione di uscita in stato spento: max. 0,1 V.
- Segnala: MO1 ... MO16: Segnala: MO1 ... N. MO16
- Tipo prodotto
Modulo di espansione
- Ingressi max.
16
- Tensione di esercizio
24 V/DC
- Altezza
112.58 mm
- Lunghezza
113.6 mm
- Larghezza
22.61 mm
IP20
- Dim.
(L x L x A) 113.6 x 22.61 x 112.58 mm
- Collegamento
Terminale a vite
- Codice articolo produttore
1105134
- Tipo
PSR-M-E2-DO16-SC
- Montaggio
Montaggio delle guide portanti
- Profondità
113.6 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564012 Phoenix Contact PSR-M-E2-DO16-SC 1105134 Modulo di espansione 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564012 Phoenix Contact PSR-M-E2-DO16-SC 1105134 Modulo di espansione 24 V/DC
Descrizione
Modulo di espansione con 16 uscite di segnalazione, interfaccia TBUS, morsetto a vite inseribile, connettore TBUS incluso
