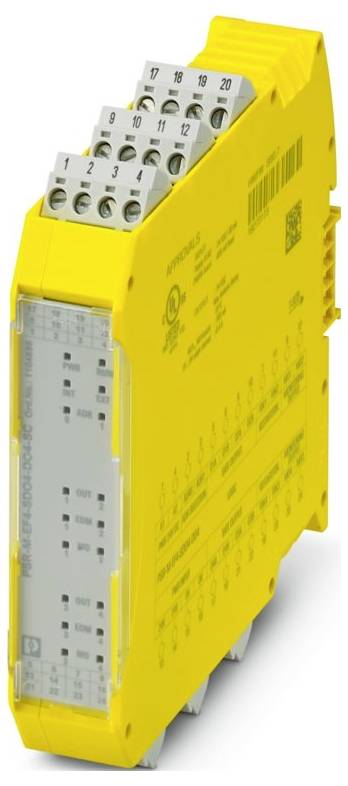

Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Modulo di espansione 24 V/DC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (355,00 € / Pezzo)
355,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 22,61 mm
- Altezza: 112,58 mm
- Profondità: 113,6 mm
- Materiale alloggiamento: Poliammide PA non rinforzato
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -10 °C a 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, 2 g
- Lunghezza di spellatura: 7 mm
- Posizione di montaggio: Verticale o orizzontale
- Dissipazione di potenza massima con condizione nominale: 6,67 W (con carico massimo ammissibile)
- Classe di protezione: III
- CE: CE
- Tecnologia di collegamento: Tecnologia di collegamento
- Nota per l'applicazione: Solo per uso industriale
- Lunghezza del cavo: max. 100 m (per ogni uscita)
- Assorbimento di corrente: tipo. 10 ma (tip.) Per US);max. 13 ma (con tensione di comando 28,8 V DC)
- Tensione di uscita nominale: 24 V CC (alimentazione tramite A1)
- Collegamento conduttore: Collegamento conduttore
- Frequenza di commutazione: max. 1/4 x tCycle [Hz]
- Riferimento al montaggio: Osservare il derating
- Altezza di utilizzo: ≤ 2000 m (su NN)
- Max. zul. Umidità (in funzione): 95% (senza condensa)
- Shock: 10 g per Δt = 16 ms (blocco permanente, 1000 urti per direzione ambiente)
- Tensione: 24 V CC (tramite A1)
- Cablaggio di protezione: Protezione da inversione di polarità seriale
- Indicatore di stato: 1 x LED (verde), 2 x LED (arancione);8 x LED (giallo);4 x LED (verde, rosso)
- Gamma di tensione di uscita: 18,2 V DC ... 27,8 V CC (US - 1 V)
- Designazione: 24 V/0 V.
- Applicazione: Spegnimento sicuro
- Alimentazione: Alimentazione
- Colore (alloggiamento): Giallo (RAL 1018)
- Corrente di spunto: max. 750 ma (Δt 1 s)
- Descrizione dell'uscita: PNP, IEC 61131-2 tipo 0,1;non sicuro;massa di riferimento A2/0V
- Corrente di attivazione massima: 1,1 a (Δt = 3 s per US)
- Indicatore della tensione di esercizio: 1 x LED (verde)
- Corrente permanente limite: 100 ma (per canale);400 ma (corrente totale di tutte le uscite di segnalazione digitali)
- Corrente di dispersione: max. 100 µA
- Tensione nominale del circuito di controllo US: 24 V CC -20 % / +20 % (protezione esterna, 5 a tipica)
- Corrente di alimentazione nominale IS: Vedere alimentazione A1/A2
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Orari: Orari
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Isolamento di base 4 kV tra alimentazione 24 V e i/o verso l'alloggiamento
- Tempo di filtro: 250 ms ±2 ms (frequenza impulsi di prova > 500 ms)
- Numero di uscite: 4
- Dati tecnici di sicurezza: EN ISO 13849: Dati tecnici di sicurezza: EN ISO 13849
- Livello di prestazioni (PL): e (cablaggio a 2 canali);d (cablaggio a 1 canale)
- Safety Integrity Level (SIL): 3 (cablaggio a 2 canali);2 (cablaggio a 1 canale)
- Dati tecnici di sicurezza: EN IEC 62061: Dati tecnici di sicurezza: EN IEC 62061
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 95% (senza condensa)
- Descrizione dell'ingresso: IEC 61131-2 tipo 3
- Numero ingressi: 4
- Indicazione di errore: 2 x LED (rosso)
- Gamma di tensione d'ingresso segnale "0": 0 V DC ... 5 V/DC
- Gamma di tensione d'ingresso "1" segnale: 11 V DC ... 28,8 V CC
- Max. Carico capacitivo: max. 680 NF
- inseribile: sì
- Comando: A 1 e 2 canali
- Potenza assorbita negli Stati Uniti: tipo. 0,72 W (uscite inattive)
- Categoria di arresto: 0
- Tempo di riavvio: Min. 5 s (tempo di avvio);max. 10 s (tempo di avvio)
- Gamma di corrente d'ingresso segnale "0": < 1 ma
- Max. Resistenza totale ammissibile del conduttore: 1,2 kΩ (circuito di ingresso e reset per US)
- Carico ohmico: Min. 180 Ω (rispettare la corrente permanente limite)
- Protezione da cortocircuito: Sì (limitazione automatica a 1,1 a)
- Circuito di scarica: No
- Tempo di risposta: Vedere la guida dell'utente
- Interfacce: TBUS per guide portanti per il collegamento al modulo master, in dotazione
- Max. Carico induttivo: max. 1,4 mH
- Intervallo di tensione di uscita nominale: 18 V DC ... 27,6 V CC (US - 1,2 V)
- Tensione di uscita in stato spento: max. 0,1 V.
- Impulsi di prova: < 80 µs (larghezza impulsi di prova impulsi di prova bassi);frequenza impulsi di prova impulsi di prova bassi > 2 x ciclo di prova;< 20 µs (larghezza impulsi di prova, impulsi di prova alti);≥ 1,5 s (frequenza impulsi di prova, impulsi di prova alti)
- RAPPORTO: MO1, MO2, MO3, MO4: RAPPORTO: MO1, MO2, MO3, MO4
- Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 2 canali: Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 2 canali
- Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 1 canale: Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 1 canale
- Digitale: Ingressi di reset (FBK1, FBK2, FBK3, FBK4): Ingressi digitali: Ingressi di reset (FBK1, FBK2, FBK3, FBK4)
- DIGITALE: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B: DIGITALE: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B
- Tipo prodotto
Modulo di espansione
- Ingressi digitali max.
4
- Num. Ingressi max.
4
- Ingressi max.
12
- Uscite a transistor max.
4
- Tensione di esercizio
24 V/DC
- Altezza
112.58 mm
- Lunghezza
113.6 mm
- Larghezza
22.61 mm
IP20
- Dim.
(L x L x A) 113.6 x 22.61 x 112.58 mm
- Collegamento
Terminale a vite
- Codice articolo produttore
1104856
- Tipo
PSR-M-EF4-SDO4-DO4-SC
- Montaggio
Montaggio delle guide portanti
- Intervallo resistenza lineare
1.2 kΩ
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
- Profondità
113.6 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Modulo di espansione 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Modulo di espansione 24 V/DC
Descrizione
Modulo di espansione sicuro con 4 uscite sicure (0,4 a), 4 ingressi di reset, 4 uscite di segnalazione, interfaccia TBUS, fino a SIL 3, CAT. 4/PL e, morsetto a vite inseribile, connettore TBUS incluso
