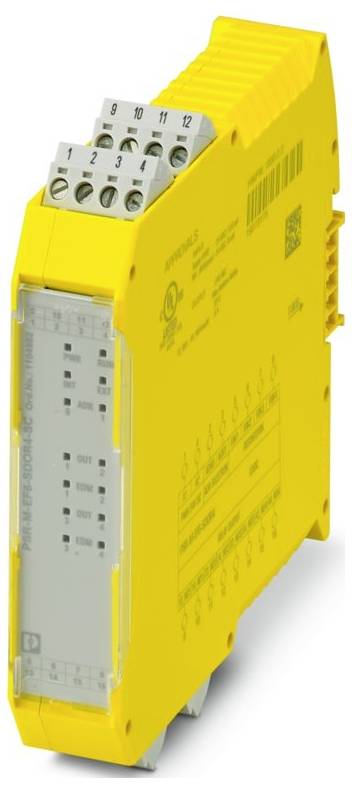

Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Modulo di espansione 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
351,64 €
3
2% = 8,58 €
343,06 €
5
3% = 11,99 €
339,65 €
10
4% = 14,28 €
337,36 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (351,64 € / Pezzo)
351,64 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 22,61 mm
- Altezza: 112,58 mm
- Profondità: 113,6 mm
- Materiale alloggiamento: Poliammide PA non rinforzato
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -10 °C a 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, ampiezza 0,15 mm, 2 g
- Lunghezza di spellatura: 7 mm
- Posizione di montaggio: Verticale o orizzontale
- Dissipazione di potenza massima alla condizione nominale: 7,07 W.
- Classe di protezione: III
- CE: CE
- Tecnologia di collegamento: Tecnologia di collegamento
- Nota per l'applicazione: Solo per uso industriale
- Lunghezza del cavo: max. 100 m (per ogni ingresso)
- Assorbimento di corrente: tipo. 10 ma (tip.) Per US);max. 13 ma (con tensione di comando 28,8 V DC)
- Collegamento conduttore: Collegamento conduttore
- Frequenza di commutazione 0,5 Hz
- Riferimento al montaggio: Osservare il derating
- Altezza di utilizzo: ≤ 2000 m (su NN)
- Max. zul. Umidità (in funzione): 95% (senza condensa)
- Shock: 10 g per Δt = 16 ms (blocco permanente, 1000 urti per direzione ambiente)
- Cablaggio di protezione: Protezione da inversione di polarità seriale
- Indicatore di stato: 4 x LED (giallo);4 x LED (verde, rosso);1 x LED (verde), 2 x LED (arancione)
- Tensione di commutazione: Min. 10 V CA/CC;MAX. 250 V CA/CC (osservare la curva di carico)
- Designazione: A1/A2
- Applicazione: Spegnimento sicuro
- Alimentazione: Alimentazione
- Colore (alloggiamento): Giallo (RAL 1018)
- Corrente di spunto: Min. 20 ma, max. 6 A
- Descrizione dell'uscita: Contatti di chiusura di sicurezza
- Indicatore della tensione di esercizio: 1 x LED (verde)
- Modello contatto: 4 uscite sicure
- Corrente permanente limite: 4 a (osservare il derating)
- Tensione nominale del circuito di controllo US: 24 V CC -20 % / +20 % (protezione esterna, 4 a tipica)
- Corrente nominale di alimentazione di controllo IS: tipo. 120 ma
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Durata meccanica: 40x 106 cicli di commutazione
- CAPACITÀ DI COMMUTAZIONE 3 A (250 V (AC15));2 A (24 V (DC13))
- Fusibile d'uscita: 4 a GL/gg
- Orari: Orari
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Isolamento di base 4 kV tra tutti i percorsi di corrente e l'alloggiamento
- Tempo di filtro: 250 ms ±2 ms (frequenza impulsi di prova > 500 ms)
- Numero di uscite: 4 (1 no per uscita)
- Potenza di commutazione: Min. 200 mW
- Quadro Corrente totale: 64 A2 (per 4 canali x 1, osservare derating);32 A2 (per 2 canali x 2, osservare derating)
- Dati tecnici di sicurezza: EN ISO 13849: Dati tecnici di sicurezza: EN ISO 13849
- Livello di prestazioni (PL): e (cablaggio a 2 canali);c (cablaggio a 1 canale)
- Safety Integrity Level (SIL): 3 (cablaggio a 2 canali);1 (cablaggio a 1 canale)
- Dati tecnici di sicurezza: EN IEC 62061: Dati tecnici di sicurezza: EN IEC 62061
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 95% (senza condensa)
- Descrizione dell'ingresso: IEC 61131-2 tipo 2
- Numero ingressi: 4
- Indicazione di errore: 2 x LED (rosso)
- Gamma di tensione d'ingresso segnale "0": 0 V DC ... 5 V/DC
- Gamma di tensione d'ingresso "1" segnale: 11 V DC ... 28,8 V CC
- inseribile: sì
- Comando: A 1 e 2 canali
- Potenza assorbita negli Stati Uniti: tipo. 2,88 W
- Categoria di arresto: 0
- Tempo di riavvio: Min. 5 s (tempo di avvio);max. 10 s (tempo di avvio)
- Gamma di corrente d'ingresso segnale "0": < 1 ma
- Max. Resistenza totale ammissibile del conduttore: 1,2 kΩ (circuito di ingresso e reset per US)
- Tempo di risposta: Vedere la guida dell'utente
- Interfacce: TBUS per guide portanti per il collegamento al modulo master, in dotazione
- Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 2 canali: Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 2 canali
- Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 1 canale: Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 1 canale
- Digitale: Ingressi di reset (FBK1, FBK2, FBK3, FBK4): Ingressi digitali: Ingressi di reset (FBK1, FBK2, FBK3, FBK4)
- RELÈ: CORRENTE DI RILASCIO (13 44_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4): RELÈ: CORRENTE DI RILASCIO (13_NO1/14_NO1, 23_NO2/43_NO2, 33_NO3/34_NO4_24)
- Tipo prodotto
Modulo di espansione
- Ingressi digitali max.
4
- Num. Ingressi max.
4
- Ingressi max.
4
- Uscite relè max.
4
- Tensione di esercizio
24 V/DC
- Altezza
112.58 mm
- Lunghezza
113.6 mm
- Larghezza
22.61 mm
IP20
- Dim.
(L x L x A) 113.6 x 22.61 x 112.58 mm
- Collegamento
Terminale a vite
- Codice articolo produttore
1104982
- Tipo
PSR-M-EF6-SDOR4-SC
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
- Profondità
113.6 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Modulo di espansione 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Modulo di espansione 24 V/DC
Descrizione
Modulo di espansione sicuro con 4 uscite relè sicure, 4 ingressi di reset, interfaccia TBUS, fino a SIL 3, CAT. 4/PL e, morsetto a vite a innesto, connettore TBUS incluso
