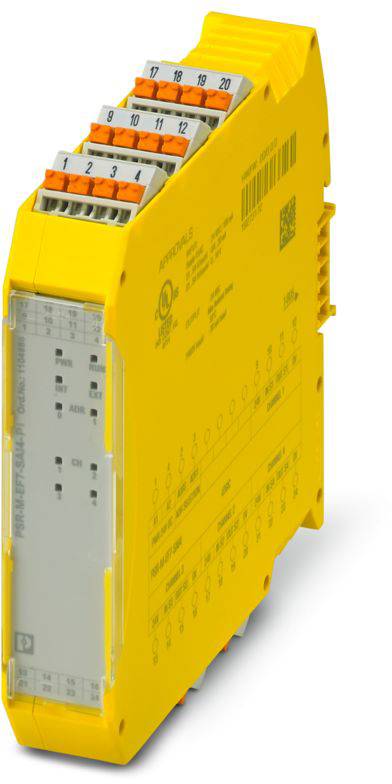

Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Modulo di espansione 24 V/DC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (795,00 € / Pezzo)
795,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 14
- Larghezza: 22,61 mm
- Altezza: 107,74 mm
- Profondità: 113,6 mm
- Materiale alloggiamento: Poliammide PA non rinforzato
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -10 °C a 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, 2 g
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: Verticale o orizzontale
- Dissipazione di potenza massima con condizione nominale: 2,76 W (con carico massimo ammissibile)
- Classe di protezione: III
- Frequenza: 12 Hz (frequenza massima raccomandata del segnale del sensore, come ingresso di corrente);2 Hz (frequenza massima raccomandata del segnale del sensore, come ingresso di tensione)
- CE: CE
- Tecnologia di collegamento: Tecnologia di collegamento
- Nota per l'applicazione: Solo per uso industriale
- A prova di cortocircuito: Sì
- Collegamento conduttore: Collegamento conduttore
- Analogico: Analogico
- Corrente: max. 30 ma (assorbimento di corrente del sensore per canale)
- Riferimento al montaggio: Osservare il derating
- Altezza di utilizzo: ≤ 2000 m (su NN)
- Max. zul. Umidità (in funzione): 95% (senza condensa)
- Shock: 10 g per Δt = 16 ms (blocco permanente, 1000 urti per direzione ambiente)
- Cablaggio di protezione: Protezione da sovraccarico riconoscimento di sovraccarico a 38 ma
- Indicatore di stato: 4 x LED (giallo, rosso)
- Designazione: A1/A2
- Applicazione: INGRESSO analogico
- Alimentazione: Alimentazione
- Colore (alloggiamento): Giallo (RAL 1018)
- Corrente di spunto: max. 14 a (Δt = 1 ms per US)
- Indicatore della tensione di esercizio: 1 x LED (verde)
- Tensione nominale del circuito di controllo US: 24 V CC -20 % / +20 % (protezione esterna, 6 a tipica)
- Corrente nominale di alimentazione di controllo IS: tipo. 82 ma (senza alimentazione sensore);tip. 212 ma (con alimentazione sensore)
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Orari: Orari
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Isolamento di base 4 kV tra tutti i percorsi di corrente e l'alloggiamento;separazione galvanica, isolamento funzionale 0,5 kV tra ingressi logici e analogici e ingressi analogici tra loro
- Tempo di filtraggio: tipo. 5 ms (con cadute di tensione su US)
- Dati tecnici di sicurezza: EN ISO 13849: Dati tecnici di sicurezza: EN ISO 13849
- Livello di prestazioni (PL): e (cablaggio a 2 canali);d (cablaggio a 1 canale)
- Safety Integrity Level (SIL): 3 (cablaggio a 2 canali);2 (cablaggio a 1 canale)
- Dati tecnici di sicurezza: EN IEC 62061: Dati tecnici di sicurezza: EN IEC 62061
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 95% (senza condensa)
- INGRESSO DI DESIGNAZIONE: IN S1, IN S2, IN S3, IN S4
- Resistenza d'ingresso ingresso ingresso corrente: 290 Ω ±25 % (incl. Cablaggio di protezione interno)
- Max. Corrente ammissibile: max. 35 ma (come ingresso di corrente)
- Frequenza limite (3 dB): 160 Hz (filtro passa-basso RC,1. Ordine, come ingresso di corrente);4 Hz (RC passa-basso, come ingresso di tensione)
- Segnale d'ingresso corrente: 0 ma ... 25 ma (intervallo di misura);0 ma ... 20 ma (intervallo di misura configurabile con intervallo di diagnosi 20,1 ma ... 23 ma);4 ma ... 20 ma (intervallo di misura configurabile con intervallo di diagnosi 20,1 ma ... 23 ma (limite alto), 2,5 ma ... 3,8 ma (limite inferiore)
- Descrizione dell'ingresso: Ingressi analogici di sicurezza, configurabili come ingressi di corrente o tensione, a potenziale separato
- Numero ingressi: 4
- Segnale d'ingresso tensione: 0 V ... 12 V (intervallo di misura);0 V ... 10 V (intervallo di misura configurabile con intervallo di diagnosi 10,05 V ... 11,5 V (limite alto), 0,1 V (limite basso))
- Precisione: tipo. ± 2% (come ingresso di corrente, relativo al valore di lettura dell'intervallo di misura);max. ± 2,5% (come ingresso di alimentazione);tipo. ± 1% (come ingresso di tensione, relativo al valore di lettura dell'intervallo di misura);max. ± 1,5% (come ingresso di tensione)
- Tensione di alimentazione: 24 V CC ±3 %
- inseribile: sì
- Comando: A 1 e 2 canali
- Potenza assorbita negli Stati Uniti: tipo. 1,96 W (senza alimentazione sensore);tip. 5,08 W (con alimentazione sensore)
- Categoria di arresto: 0
- Tempo di riavvio: Min. 5 s (tempo di avvio);max. 10 s (tempo di avvio)
- Tempo di risposta: Vedere la guida dell'utente
- Interfacce: TBUS per guide portanti per il collegamento al modulo master, in dotazione
- Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 2 canali: Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 2 canali
- Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 1 canale: Dati tecnici di sicurezza: IEC 61508 - High-Demand con cablaggio a 1 canale
- Resistenza d'ingresso ingresso ingresso tensione d'ingresso: 185 kΩ ±25 %
- Nota sulla tecnologia di collegamento: Schermata
- Frequenza di campionamento: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Tensione ammissibile: Max. 24 V (come ingresso corrente);max. 14 V (come ingresso di tensione)
- Risoluzione convertitore a/d: 16 bit
- Risoluzione (corrente): 381 na
- Risoluzione (tensione): 152 µV
- Coefficiente di temperatura: tipo. ± 0,07%/K;max. ± 0,07%/K.
- Lunghezza cavo ammissibile: max. 100 m (per ingresso)
- ALIMENTAZIONE SENSORE: USCITA S1/0V ...USCITA S4/0V: ALIMENTAZIONE SENSORE: USCITA S1/0V ...USCITA S4/0V
- Descrizione: Tensione di alimentazione del sensore per ingresso analogico
- Tipo prodotto
Modulo di espansione
- Numero max. Ingressi analogici
4
- Num. Ingressi max.
4
- Tensione di esercizio
24 V/DC
- Altezza
107.74 mm
- Lunghezza
113.6 mm
- Larghezza
22.61 mm
IP20
- Dim.
(L x L x A) 113.6 x 22.61 x 107.74 mm
- Collegamento
Terminale Push In
- Codice articolo produttore
1104986
- Tipo
PSR-M-EF7-SAI4-PI
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
- Profondità
113.6 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Modulo di espansione 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Modulo di espansione 24 V/DC
Descrizione
Modulo di espansione sicuro con 4 ingressi analogici sicuri, 0 V ... 10 V, 0 ma o 4 ma ... 20 ma, interfaccia TBUS, fino a CAT. 4/PL e, SIL 3, terminale push-in a innesto, connettore TBUS incluso
