Immagine simile

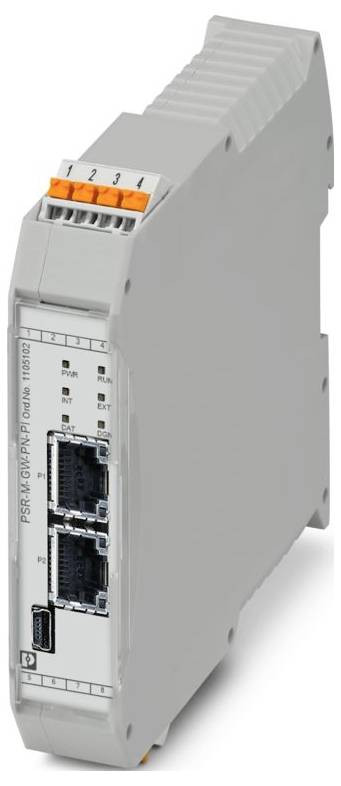

Phoenix Contact PSR-M-GW-PN-PI 1105102 Interfaccia dati 24 V/DC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (445,00 € / Pezzo)
445,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo di collegamento: USB 2.0 Hi-Speed
- Larghezza: 22,61 mm
- Altezza: 107,74 mm
- Profondità: 113,6 mm
- Materiale alloggiamento: Poliammide PA non rinforzato
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -10 °C a 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, 2 g
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: Verticale o orizzontale
- Dissipazione di potenza massima alla condizione nominale: 1,92 W.
- Classe di protezione III (EN 50178)
- Protocollo di comunicazione: PROFINET
- CE: CE
- Nota per l'applicazione: Solo per uso industriale
- Riferimento al montaggio: Osservare il derating
- Altezza di utilizzo: ≤ 2000 m (su NN)
- Max. zul. Umidità (in funzione): 95% (senza condensa)
- Shock: 10 g per Δt = 16 ms (blocco permanente, 1000 urti per direzione ambiente)
- Cablaggio di protezione: Protezione da inversione di polarità seriale;diodo soppressore
- Indicatore di stato: 1 LED (verde), 2 LED (verde, rosso)
- Designazione: A1/A2
- Alimentazione: Alimentazione
- Colore (alloggiamento): Grigio (RAL 7042)
- Corrente di attivazione: < 2,2 a (Δt = 1 ms per US)
- Indicatore della tensione di esercizio: 1 x LED (verde)
- Tensione nominale del circuito di controllo US: 24 V CC -20 % / +20 % (protezione esterna, 4 a tipica)
- Corrente nominale di alimentazione di controllo IS: tipo. 60 ma (senza collegamento di rete);tipo. 70 ma (con 1 collegamento di rete);tipo. 80 ma (con 2 connessioni di rete)
- Numero di collegamenti: 1
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Isolamento di base 4 kV
- Tempo di filtraggio: tipo. 5 ms (con cadute di tensione su US)
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 95% (senza condensa)
- Velocità di trasmissione 100 Mbit/s (full duplex)
- Indicazione di errore: 2 x LED (rosso)
- Potenza assorbita negli Stati Uniti: tipo. 1,68 W (con 1 collegamento di rete);tipo. 1,92 W (con 2 connessioni di rete)
- Interfacce: TBUS per guide portanti per il collegamento al modulo master, in dotazione
- Dati: Interfaccia di servizio: Dati: Interfaccia di servizio
- Lunghezza cavo max. 3 m.
- Dati: Interfaccia di rete: Dati: Interfaccia di rete
- Tipo prodotto
Interfaccia dati
- Interfacce
USB 2.0 ad alta velocità
RJ45
- Tensione di esercizio
24 V/DC
- Altezza
107.74 mm
- Lunghezza
113.6 mm
- Larghezza
22.61 mm
IP20
- Dim.
(L x L x A) 113.6 x 22.61 x 107.74 mm
- Collegamento
Terminale Push In
- Codice articolo produttore
1105102
- Tipo
PSR-M-GW-PN-PI
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
- Profondità
113.6 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564216 Phoenix Contact PSR-M-GW-PN-PI 1105102 Interfaccia dati 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564216 Phoenix Contact PSR-M-GW-PN-PI 1105102 Interfaccia dati 24 V/DC
Descrizione
Gateway per il collegamento di un modulo di base PSR-M a un controllo di livello superiore, PROFINET, interfaccia TBUS, morsetto a innesto push-in, connettore TBUS incluso
Testo tradotto automaticamente
Testo tradotto automaticamente
