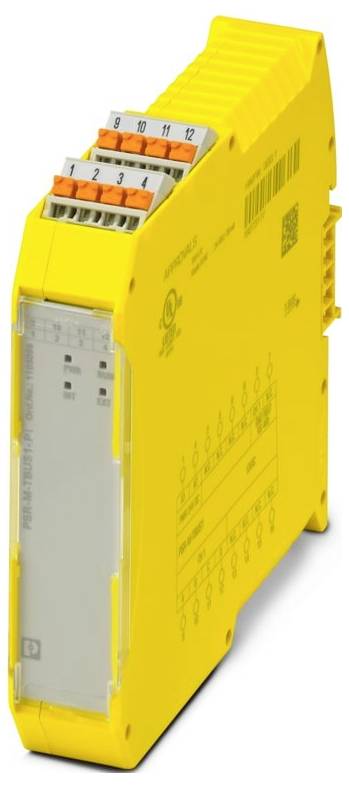

Phoenix Contact PSR-M-TBUS1-PI 1105096 Modulo di espansione 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
200,81 €
3
2% = 4,90 €
195,91 €
5
3% = 6,84 €
193,97 €
10
4% = 8,15 €
192,66 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (200,81 € / Pezzo)
200,81 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo di collegamento: Morsetto
- Larghezza: 22,61 mm
- Altezza: 107,74 mm
- Profondità: 113,6 mm
- Materiale alloggiamento: Poliammide PA non rinforzato
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -10 °C a 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 85 °C
- Nota: Osservare i requisiti del cavo di trasferimento come indicato nel capitolo "cablaggio" della scheda tecnica.
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, 2 g
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: Verticale o orizzontale
- Dissipazione di potenza massima alla condizione nominale: 0,5 W.
- Classe di protezione: III
- Protocollo di comunicazione: RS-485
- CE: CE
- Nota per l'applicazione: Solo per uso industriale
- Altezza di utilizzo: ≤ 2000 m (su NN)
- Max. zul. Umidità (in funzione): 95% (senza condensa)
- Shock: 10 g per Δt = 16 ms (blocco permanente, 1000 urti per direzione ambiente)
- Cablaggio di protezione: Protezione da inversione di polarità seriale;varistore
- Indicatore di stato: 1 LED (verde)
- Designazione: A1/A2
- Applicazione: Prolunga per bus locale
- Alimentazione: Alimentazione
- Colore (alloggiamento): Giallo (RAL 1018)
- Corrente di spunto: max. 8 a (Δt = 200 µs per US)
- Indicatore della tensione di esercizio: 1 x LED (verde)
- Tensione nominale del circuito di controllo US: 24 V CC -20 % / +20 % (protezione esterna, 1 a tipica)
- Corrente nominale di alimentazione di controllo IS: tipo. 21 ma (per US)
- Numero di collegamenti: 1
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Isolamento di base 4 kV tra tutti i percorsi di corrente e l'alloggiamento
- Tempo di filtraggio: tipo. 20 ms (con cadute di tensione su US)
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 95% (senza condensa)
- Indicazione di errore: 2 x LED (rosso)
- Potenza assorbita negli Stati Uniti: tipo. 0,5 W
- Interfacce: TBUS per guide portanti per il collegamento al modulo master, in dotazione
- Freno da collegare: Freno da collegare
- Dati: Prolunga bus locale: Dati: Prolunga bus locale
- Tipo prodotto
Modulo di espansione
- Tensione di esercizio
24 V/DC
- Altezza
107.74 mm
- Lunghezza
113.6 mm
- Larghezza
22.61 mm
IP20
- Dim.
(L x L x A) 113.6 x 22.61 x 107.74 mm
- Collegamento
Terminale Push In
- Codice articolo produttore
1105096
- Tipo
PSR-M-TBUS1-PI
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-10 °C
- Profondità
113.6 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564184 Phoenix Contact PSR-M-TBUS1-PI 1105096 Modulo di espansione 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564184 Phoenix Contact PSR-M-TBUS1-PI 1105096 Modulo di espansione 24 V/DC
Descrizione
Modulo di espansione sicuro per prolunga bus locale, 1 canale di funzione, interfaccia TBUS, fino a SIL 3, CAT. 4/PL e, morsetto a innesto, connettore TBUS incluso
