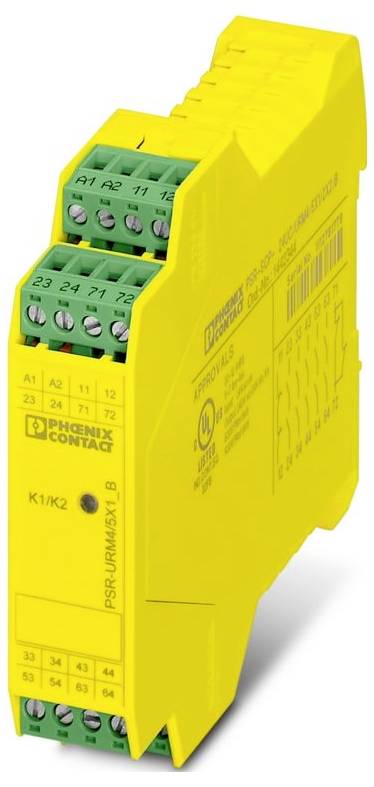

Immagine simile
Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Modulo di espansione
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
127,04 €
3
2% = 9,30 €
123,94 €
5
3% = 21,70 €
122,70 €
10
4% = 51,50 €
121,89 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (127,04 € / Pezzo)
127,04 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: PSRclassic
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 22,5 mm
- Altezza: 99 mm
- Profondità: 114,5 mm
- Materiale: alloggiamento: PA
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -20 °C a ... 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 70 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, ampiezza 0,15 mm, 2 g
- Lunghezza di spellatura: 7 mm
- Posizione di montaggio: Verticale o orizzontale
- Dissipazione di potenza massima con condizione nominale: 16,6 W (US = 26,4 V, IL² = 72 A², Ptot max = 2,2 W + 14,4 W )
- CE: CE
- Tecnologia di collegamento: Tecnologia di collegamento
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: tipo. 75 ma
- Collegamento conduttore: Collegamento conduttore
- Frequenza di commutazione: max. 0,5 Hz
- Riferimento al montaggio: Vedere la curva di riduzione della potenza
- Altezza di utilizzo: max. 2000 m (su NN)
- Max. zul. Umidità dell'aria (in funzione): 75%
- Urto: 15g
- Cablaggio di protezione: Diodo soppressore
- Tensione di commutazione: Min. 5 V CA/CC;MAX. 250 V AC/DC
- Applicazione: Modulo di espansione
- Colore (alloggiamento): Giallo (RAL 1018)
- Corrente di spunto: Min. 10 ma, max. 6 A
- Descrizione dell'uscita: Contatto diagnostico, 2 NC in serie, privo di potenziale
- Indicatore della tensione di esercizio: 1 x LED (verde)
- Modello contatto: 1 percorso della corrente di feedback
- Corrente permanente limite: 6 A.
- Tensione di isolamento nominale 250 V.
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Durata meccanica: 10 x 106 cicli di commutazione
- Tempo di ritardo tipico: < 20 ms (con US/con attivazione tramite A1)
- Materiale di contatto: AgSnO2
- CAPACITÀ DI COMMUTAZIONE 1,5 A (AC15);3 A (DC13)
- Fusibile d'uscita 10 a (GL/gg)
- Tipo di relè: Relè elettromeccanico con contatti guidati secondo IEC/EN 61810-3
- Orari: Orari
- Tipo. Tempo di serraggio US: < 25 ms (con US/con attivazione tramite A1)
- Tempo di ripristino standby: < 1 s.
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Vedere la scheda tecnica, capitolo "coordinamento dell'isolamento".
- Numero di uscite: 1
- Potenza di commutazione: Min. 50 mW
- Quadro Corrente totale: 36 A2
- Dati tecnici di sicurezza: EN ISO 13849: Dati tecnici di sicurezza: EN ISO 13849
- Livello di prestazione (PL): e (in connessione con un apparecchio di valutazione adatto)
- Safety Integrity Level (SIL): 3 (in combinazione con un apparecchio di valutazione adatto)
- Dati tecnici di sicurezza: EN IEC 62061: Dati tecnici di sicurezza: EN IEC 62061
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 75%
- Descrizione dell’ingresso: Sicuro
- Numero di ingressi: 1
- Gamma di tensione d'ingresso segnale "1": 19,2 V ... 26,4 V
- inseribile: sì
- Comando: A 1 e 2 canali
- Categoria di arresto: 0
- Dati tecnici di sicurezza: IEC 61508 - High-Demand: Dati tecnici di sicurezza: IEC 61508 - High-Demand
- Dati tecnici di sicurezza: IEC 61508 - Low-Demand: Dati tecnici di sicurezza: IEC 61508 - Low-Demand
- Max. Resistenza totale ammissibile del conduttore: 25 Ω
- Relè: Percorso della corrente di rilascio (23/24 ... 63/64): Relè: Circuito di abilitazione (23/24 ... 63/64)
- Relè: Percorso della corrente del rilevatore (71/72): Relè: Percorso della corrente del rilevatore (71/72)
- Relè: Percorso della corrente di feedback (11/12): Relè: Percorso della corrente di feedback (11/12)
- Digitale: A1: Digitale: A1
- Tipo prodotto
Modulo di espansione
- Num. Ingressi max.
1
- Ingressi max.
7
- Uscite relè max.
1
- Altezza
99 mm
- Lunghezza
114.5 mm
- Larghezza
22.5 mm
IP20
- Dim.
(L x L x A) 114.5 x 22.5 x 99 mm
- Collegamento
Terminale a vite
- Display
Sì
- Codice articolo produttore
1442344
- Tipo
PSR-SCP- 24DC/URM4/5X1/2X2/B
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-20 °C
- Profondità
114.5 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Modulo di espansione
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Modulo di espansione
Descrizione
Espansione dei contatti a 1 o 2 canali, 5 dispositivi di chiusura, 1 apritoio, 1 percorso della corrente di feedback, insieme al dispositivo di base fino a CAT. 4 PL e secondo EN ISO 13849 separazione sicura, larghezza: 22,5 mm, morsetto a vite inseribile
