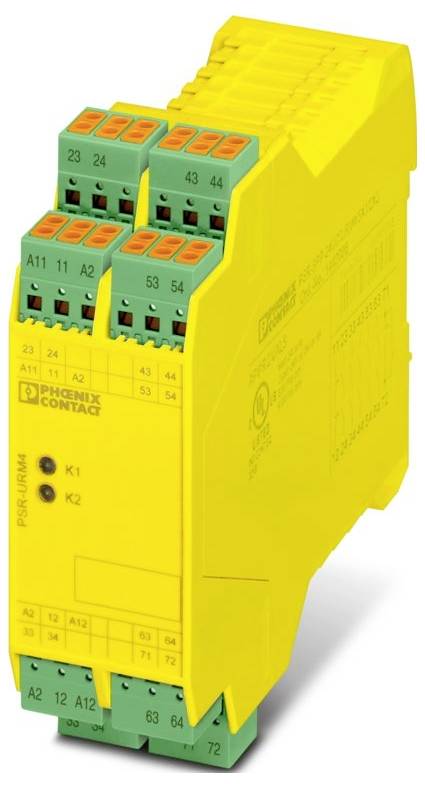

Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Modulo di espansione
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
135,24 €
3
2% = 9,93 €
131,93 €
5
3% = 23,10 €
130,62 €
10
4% = 54,90 €
129,75 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (135,24 € / Pezzo)
135,24 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: PSRclassic
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 35 mm
- Altezza: 112 mm
- Profondità: 114,5 mm
- Materiale: alloggiamento: PA
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -20 °C a ... 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 70 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, ampiezza 0,15 mm, 2 g
- Lunghezza di spellatura: 8 mm
- Generale: Generale
- Posizione di montaggio: Verticale o orizzontale
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1,5 mm² (solo in connessione con CRIMPFOX 6)
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1,5 mm² (solo in connessione con CRIMPFOX 6)
- Dissipazione di potenza massima con condizione nominale: 16,7 W (US = 26,4 V, IL² = 72 A², Ptot max = 1,4 W + 14,4 W )
- CE: CE
- Tecnologia di collegamento: Tecnologia di collegamento
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: tipo. 39 ma
- Collegamento conduttore: Collegamento conduttore
- Frequenza di commutazione: max. 1 Hz
- Riferimento al montaggio: Osservare il derating
- Altezza di utilizzo: ≤ 2000 m (su NN)
- Max. zul. Umidità dell'aria (in funzione): 75% (media, 85% occasionale, nessuna condensa)
- Urto: 15g
- Cablaggio di protezione: Diodo soppressore
- Tensione di commutazione: max. 250 V AC/DC;min. 10 V
- Applicazione: Modulo di espansione
- Colore (alloggiamento): Giallo (RAL 1018)
- Max. 3 A ciascuna
- Descrizione dell'uscita: 2 NC in serie, privo di potenziale
- Indicatore della tensione di esercizio: 2 x LED verde
- Modello contatto: 1 percorso della corrente di feedback
- Corrente permanente limite: 3 A.
- Tensione di isolamento nominale 250 V.
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Durata meccanica: 10 x 106 cicli di commutazione
- Tempo di ritardo tipico: < 20 ms (con US / con attivazione tramite A11/A12)
- Materiale di contatto: AgSnO2
- CAPACITÀ DI COMMUTAZIONE 1,5 A (AC15);3 A (DC13)
- Fusibile d'uscita 3 a (GL/gg)
- Tipo di relè: Relè elettromeccanico con contatti guidati secondo IEC/EN 61810-3
- Orari: Orari
- Tipo. Tempo di serraggio US: < 25 ms (con US / con comando sopra A11/A12)
- Tempo di ripristino standby: < 1 s.
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Vedere la scheda tecnica, capitolo "coordinamento dell'isolamento".
- Numero di uscite: 1
- Potenza di commutazione: Min. 50 mW
- Quadro Corrente totale: 9 A2
- Dati tecnici di sicurezza: EN ISO 13849: Dati tecnici di sicurezza: EN ISO 13849
- Livello di prestazione (PL): e (in connessione con un apparecchio di valutazione adatto)
- Safety Integrity Level (SIL): 3 (in combinazione con un apparecchio di valutazione adatto)
- Dati tecnici di sicurezza: EN IEC 62061: Dati tecnici di sicurezza: EN IEC 62061
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 75% (media, 85% saltuaria, nessuna condensa)
- Descrizione dell’ingresso: Sicuro
- Numero di ingressi: 2
- Gamma di tensione d'ingresso segnale "1": 19,2 V ... 26,4 V DC
- inseribile: sì
- Comando: A 1 e 2 canali
- Categoria di arresto: 0
- Dati tecnici di sicurezza: IEC 61508 - High-Demand: Dati tecnici di sicurezza: IEC 61508 - High-Demand
- Dati tecnici di sicurezza: IEC 61508 - Low-Demand: Dati tecnici di sicurezza: IEC 61508 - Low-Demand
- Max. Resistenza totale ammissibile del conduttore: 50 Ω
- Frequenza di commutazione massima: 1 Hz
- Digitale: A11, A12: Digitale: A11, A12
- Relè: Percorso della corrente di rilascio (23/24 ... 63/64): Relè: Circuito di abilitazione (23/24 ... 63/64)
- Relè: Percorso della corrente del rilevatore (71/72): Relè: Percorso della corrente del rilevatore (71/72)
- Relè: Percorso della corrente di feedback (11/12): Relè: Percorso della corrente di feedback (11/12)
- Tipo prodotto
Modulo di espansione
- Ingressi digitali max.
2
- Num. Ingressi max.
2
- Ingressi max.
7
- Uscite relè max.
6
- Altezza
112 mm
- Lunghezza
114.5 mm
- Larghezza
35 mm
IP20
- Dim.
(L x L x A) 114.5 x 35 x 112 mm
- Collegamento
Terminale Push In
- Codice articolo produttore
1442026
- Tipo
PSR-SPP- 24DC/URM4/5X1/2X2
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-20 °C
- Profondità
114.5 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Modulo di espansione
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Modulo di espansione
Descrizione
Espansione dei contatti a 1 o 2 canali, 5 dispositivi di chiusura, 1 apritoio, 1 percorso della corrente di feedback, insieme al dispositivo di base fino a CAT. 4 PL e secondo EN ISO 13849 separazione sicura, larghezza: 35 mm, morsetto a innesto
Testo tradotto automaticamente
Testo tradotto automaticamente
