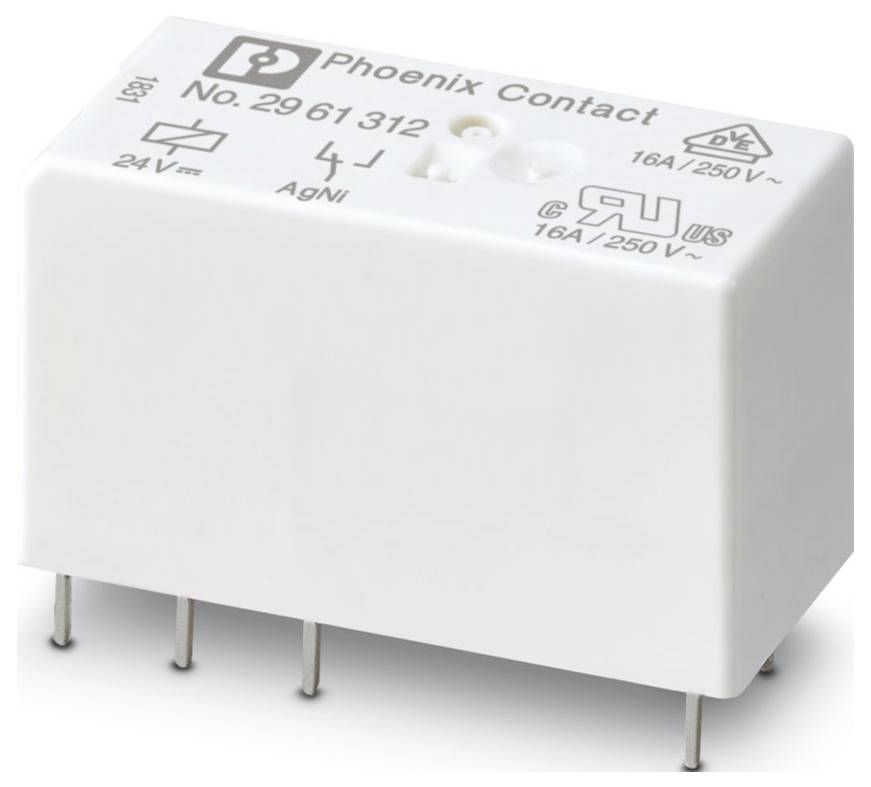

Phoenix Contact REL-MR- 24DC/21HC Relè in miniatura Tensione nom.: 24 V/DC 1 scambio Pezzo 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè in miniatura
Tipo contatto
1 scambio
Tensione nom.
24 V/DC
Tensione di commutazione max
250 V DC/AC
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
36,06 €
3
3% = 1,17 €
34,89 €
5
5% = 1,64 €
34,42 €
10
5% = 1,95 €
34,11 €
25
6% = 2,31 €
33,75 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (3,61 € / Pezzo)
36,06 €
IVA escl.
Dati tecnici
- Tipo di collegamento: Spina / collegamento saldato
- Larghezza: 12,7 mm
- Altezza: 29 mm
- Profondità: 15,7 mm
- Colore: Bianco (RAL 9010)
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: RT II
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60664;EN 50178;EN 61810-1
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,41 W.
- Modalità di funzionamento: 100 % ed
- Intervallo di tensione d'ingresso: 15,6 V DC ... 57,6 V CC
- Riferimento di montaggio: Allineabile senza distanza (>70 °C ≥ 2,5 mm)
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Corrente di attivazione massima 50 a (20 ms)
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 15.01.2026
- TENSIONE NOMINALE D'INGRESSO UN: 24 V DC
- Corrente d'ingresso tipica con un: 17 ma
- Modello contatto: 1 contatto di scambio.
- Corrente permanente limite: 16 A.
- Commutare: Commutare
- Incluso nel kit: 2903342 rif-1-RPT-LDP-24DC/1X21
- Durata meccanica: 3x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 5 kV CA (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Non polarizzato
- Tempo di risposta tipico: 7 ms.
- Tempo di ritardo tipico: 3 ms.
- Resistenza bobina: 1440 Ω ±10 % (a 20 °C)
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: Agni
- Tensione di commutazione minima: 12 V (a 10 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Potenza di spegnimento (carico ohmico) max.: 384 W (a 24 V DC);58 W (a 48 V DC);48 W (a 60 V DC);50 W (a 110 V DC);80 W (a 220 V DC);4000 va (a 250 V AC)
- Capacità di commutazione: 2 a (a 24 V, DC13);0,2 a (a 110 V, DC13);0,2 a (a 250 V, DC13);6 a (a 24 V, AC15);6 a (a 120 V, AC15);6 a (a 250 V, AC15)
- Durata elettrica: Vedere lo schema
- Carico motore secondo UL 508: 1/2 HP, 120 V CA (dispositivo di chiusura);1 HP, 240 V CA (dispositivo di chiusura);1/3 HP, 120 V CA (dispositivo di apertura);3/4 HP, 240 V CA (dispositivo di apertura);1/4 HP, 200 ... 250 V CA
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Relè in miniatura
- Tipo
REL-MR- 24DC/21HC
- Collegamento
Spina
A saldare
- Tempo di risposta
7 ms
- Tempo di caduta
3 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgNi
- Tensione nom.
24 V/DC
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
4000 VA
- Potenza bobina
0.41 W
- Caratteristiche
innestabile
Tipo di protezione a relè RT II
- Temperatura max.
85 °C
- Min. temperatura
-40 °C
- Lunghezza
15.7 mm
- Larghezza
12.7 mm
- Altezza
29 mm
- Dim.
(L x L x A) 15.7 x 12.7 x 29 mm
- Contenuto
10 pz.
- Profondità
15.7 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3580410 Phoenix Contact REL-MR- 24DC/21HC Relè in miniatura Tensione nom.: 24 V/DC 1 scambio Pezzo 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3580410 Phoenix Contact REL-MR- 24DC/21HC Relè in miniatura Tensione nom.: 24 V/DC 1 scambio Pezzo 10 pz.
Descrizione
Relè di potenza in miniatura a innesto, con contatto di potenza per correnti permanenti elevate, 1 contatto di scambio, tensione d'ingresso 24 V DC
