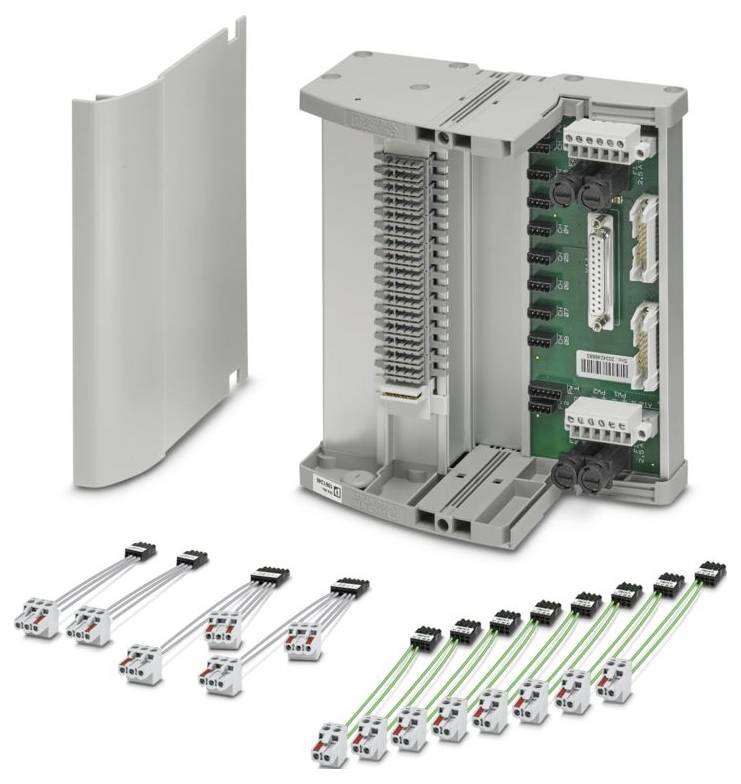

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Portamodulo 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
835,25 €
3
2% = 61,14 €
814,87 €
5
3% = 142,45 €
806,76 €
10
4% = 339,10 €
801,34 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (835,25 € / Pezzo)
835,25 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Numero poli: 14
- Tensione nominale un: < 50 V CC (per segnale/canale)
- Tipo di collegamento: Basetta portacontatti IDC/FLK
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 148 mm
- Altezza: 170 mm
- Profondità: 160 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP00
- Temperatura ambiente (in funzione): Da -20 °C a ... 70 °C (rispettare le specifiche dei moduli)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: EN 60079-0;EN 60079-7;EN 60079-11
- Nota: Per collegare un secondo carrier di terminazione (altri 8 canali HART)
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Vibrazioni (funzionamento): 2g, in conformità con IEC 60068-2-6
- Lunghezza di spellatura: 7 mm
- Distanze in aria e in dispersione: Distanze in aria e in dispersione
- Posizione di montaggio: Verticale, orizzontale
- Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
- Identificazione: UL 61010 listed;classe i, div. 2, GRUPPI A, B, C, D T4;CLASSE I, zona 2, gruppo IIC
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Fusibile: 2 x 2,5 a ritardato (sostituibile)
- Intervallo di tensione d'ingresso: 19,2 V DC ... 30 V DC
- Riferimento per il montaggio: Senza supporto terminale
- Urti: 15 g, in conformità con IEC 60068-2-27
- Tensione in ingresso: 24 V DC
- Indicatore di stato: 2 LED verdi (PWR1 e PWR2)
- Denominazione: Modulo di alimentazione
- Alimentazione: Alimentazione
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Corrente d'ingresso: ≤ 2 A.
- Isolamento: Isolamento di base
- Tensione di isolamento nominale 30 V.
- Tensione ad impulso nominale: 0,5 kV
- Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
- Numero di collegamenti: 1
- Proprietà di isolamento: Percorsi in aria e a dispersione: Proprietà di isolamento: Percorsi in aria e a dispersione
- Scheda i/o compatibile: AO845
- Livello di controllo: Livello di controllo
- Max. Corrente ammessa 1 a (segnale/canale)
- Controllo supportato: I/o ABB S800: Controllo supportato: I/o ABB S800
- Alimentazione ridondante: Sì, disaccoppiato da diodi
- Protezione da inversione di polarità e sovratensione: Sì
- Alimentazione di tensione: Alimentazione di tensione
- Direttiva 2014/35/UE (EMC): Direttiva 2014/35/UE (EMC)
- X11: X11
- X12: X12
- Tipo prodotto
Portamodulo
- Voltaggio operativo Min.
19.2 V/DC
- Tensione d'esercizio
19.2 - 30 V/DC
- Voltaggio Max.
30 V/DC
- Tensione di esercizio
24 V/DC
- Altezza
170 mm
- Lunghezza
160 mm
- Larghezza
148 mm
IP00
- Dim.
(L x L x A) 160 x 148 x 170 mm
- Codice articolo produttore
1061346
- Tipo
TC-D25SUBF-AO8-EX-2PS-S800
- Montaggio
Montaggio delle guide portanti
- Contenuto
1 pz.
- Profondità
160 mm
- Corrente nominale
1 A
- Tensione nominale
50 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Portamodulo 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Portamodulo 24 V/DC
Descrizione
Supporto di terminazione per 8 amplificatori di isolamento analogici MACX a 1 canale (ex i) per il collegamento al sistema ABB S800 AO845 (uscita analogica) tramite TU812 o TU854 con alimentazione di tensione a 2 ingressi ridondante
