Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Portamodulo 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
692,62 €
3
2% = 50,70 €
675,72 €
5
3% = 118,05 €
669,01 €
10
4% = 281,20 €
664,50 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (692,62 € / Pezzo)
692,62 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Numero poli: 14
- Tensione nominale un: < 30 V CC (per segnale/canale)
- Tipo di collegamento: Basetta portacontatti IDC/FLK
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 242 mm
- Altezza: 170 mm
- Profondità: 159,5 mm
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP00
- Temperatura ambiente (in funzione): Da -20 °C a ... 60 °C (rispettare le specifiche dei moduli)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: EN 60664-1
- Nota: Per collegare un secondo TC-D37SUB-AIO16-EX-PS-UNI (altri 16 canali HART)
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Vibrazioni (funzionamento): 2g, in conformità con IEC 60068-2-6
- Lunghezza di spellatura: 7 mm
- Distanze in aria e in dispersione: Distanze in aria e in dispersione
- Posizione di montaggio: Verticale, orizzontale
- Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
- ATEX: ATEX
- Identificazione: UL 61010 listed;classe i, div. 2, GRUPPI A, B, C, D T4;CLASSE I, zona 2, gruppo IIC
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Fusibile: 2 x 2,5 a su circuito stampato, lento (sostituibile)
- Certificato: PxCIF21UKEX2924854X
- Intervallo di tensione d'ingresso: 19,2 V DC ... 30 V DC
- Riferimento per il montaggio: Senza supporto terminale
- Urti: 15 g, in conformità con IEC 60068-2-27
- Tensione in ingresso: 24 V DC
- TENSIONE DI COMMUTAZIONE MASSIMA: 50 V CC (0,3 A);30 V CC (2 A);33 V CA (2 A)
- Indicatore di stato: 1 LED rosso (errore);2 LED verdi (PWR1 e PWR2)
- Denominazione: Modulo di alimentazione
- Alimentazione: Alimentazione
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Corrente d'ingresso: ≤ 2 A.
- Isolamento: Isolamento di base
- Tipo di contatto: 1 apritoio (allarme = aperto)
- Tensione di isolamento nominale 50 V.
- Tensione ad impulso nominale: 0,5 kV
- UKCA ex (UKEX): UKCA ex (UKEX)
- Numero di collegamenti: 1
- Proprietà di isolamento: Percorsi in aria e a dispersione: Proprietà di isolamento: Percorsi in aria e a dispersione
- Scheda i/o compatibile: universale
- Livello di controllo: Livello di controllo
- Max. Corrente ammissibile: 23 ma (segnale/canale)
- Alimentazione ridondante: Sì, disaccoppiato da diodi
- Protezione da inversione di polarità e sovratensione: Sì
- Denominazione uscita: Uscita di commutazione
- Alimentazione di tensione: Alimentazione di tensione
- X11: X11
- X12: X12
- Controllo supportato: universale: Controllo supportato: universale
- NOTA PER L'ORDINE: 2318457 VIP-CAB-FLK14-0,14/... < 3 m
- Tipo prodotto
Portamodulo
- Voltaggio operativo Min.
19.2 V/DC
- Tensione d'esercizio
19.2 - 30 V/DC
- Voltaggio Max.
30 V/DC
- Tensione di esercizio
24 V/DC
- Altezza
170 mm
- Lunghezza
159.5 mm
- Larghezza
242 mm
IP00
- Dim.
(L x L x A) 159.5 x 242 x 170 mm
- Codice articolo produttore
2902932
- Tipo
TC-D37SUB-AIO16-EX-PS-UNI
- Montaggio
Montaggio delle guide portanti
- Contenuto
1 pz.
- Profondità
159.5 mm
- Corrente nominale
0.023 A
- Tensione nominale
30 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579710 Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Portamodulo 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579710 Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Portamodulo 24 V/DC
Descrizione

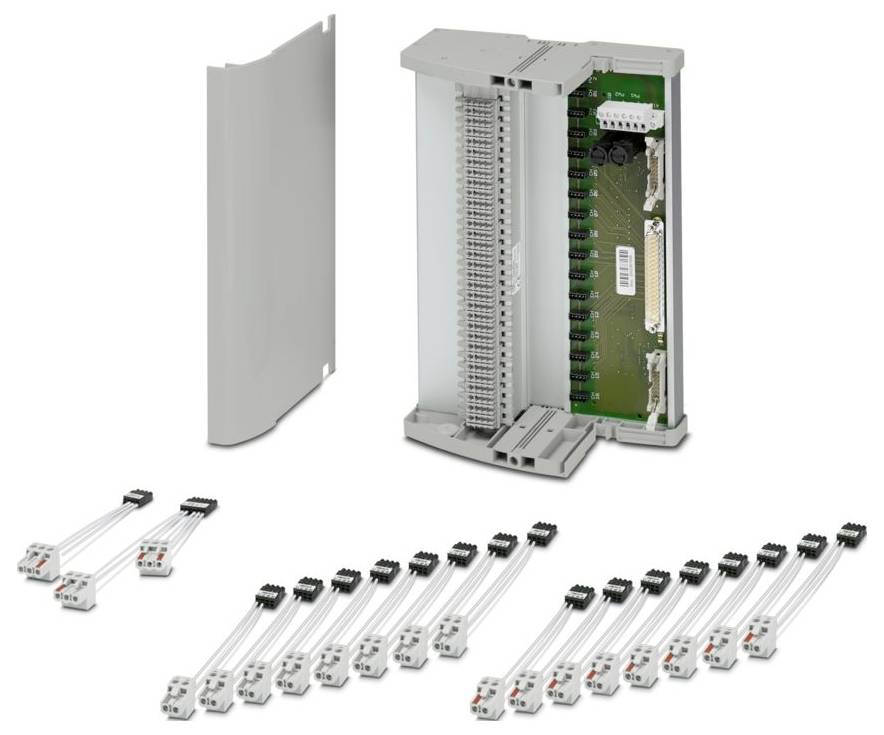

Supporto di terminazione universale per il collegamento di 16 amplificatori di isolamento ex i analogici MACX a schede di ingresso/uscita digitali o analogiche, tramite connettore d-SUB, a 37 poli (collegamento 1:1), con connettore multiplexer HART
