Rigol DS1054Z Oscilloscopio digitale 50 MHz 4 canali 1 Gsa/s 24 Mpts 8 Bit Memoria digitale (DSO) 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (343,44 € / Pezzo)
343,44 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli

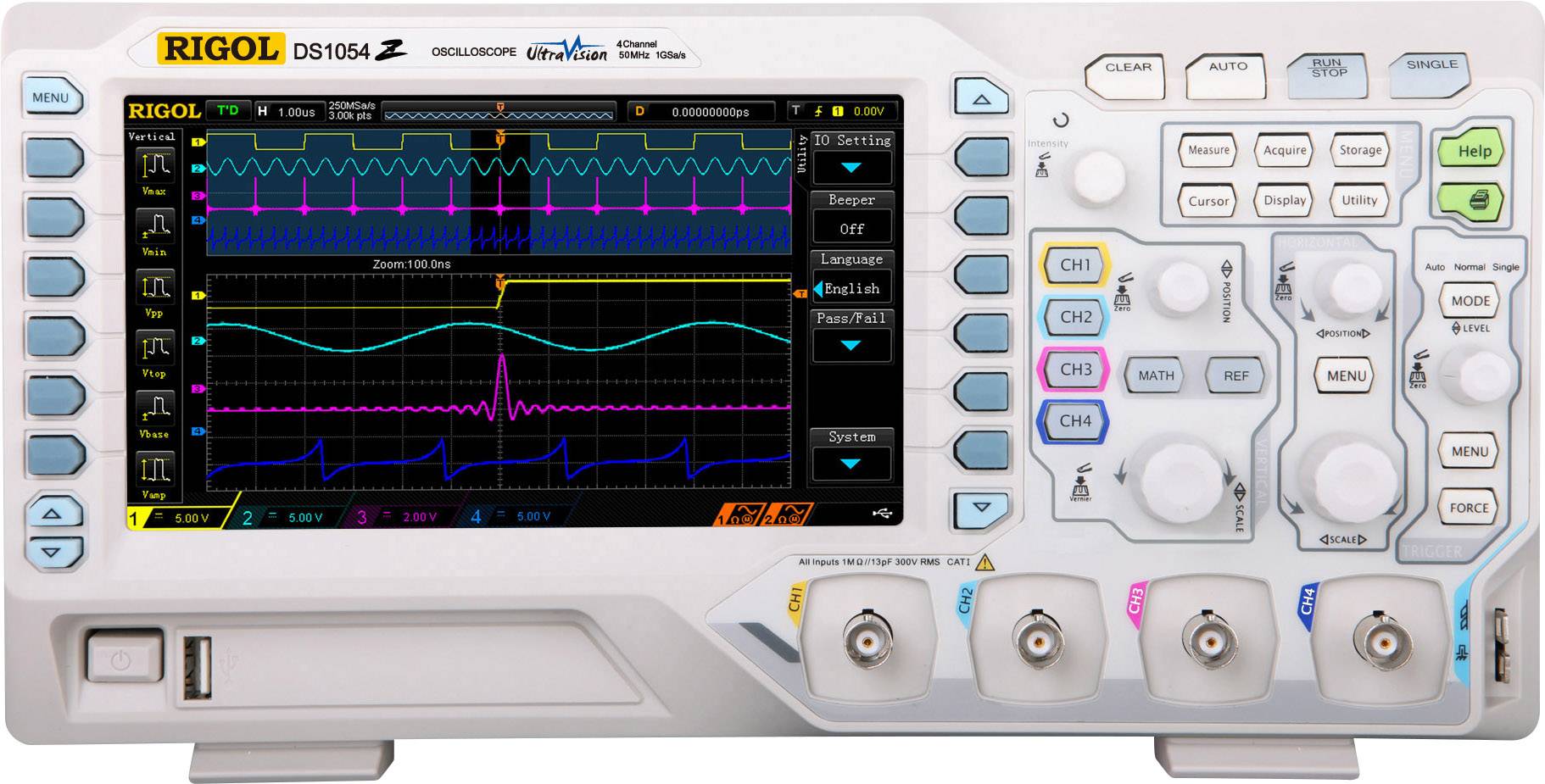

Oscilloscopio digitale DS1054Z
- Larghezza di banda 50 MHz
- 4 canali analogici
- Innovativa tecnologia UltraVision
- Tutte le funzioni di misurazione opzionali ora incluse
- Interfaccia USB.
- Display TFT a colori da 7" (17,78 cm)
Dati tecnici
- Tipo prodotto
Oscilloscopio digitale
- Ampiezza di banda
50 MHz
- Frequenza di campionamento/canale
1 Gsa/s
- Display
TFT a colori
- Risoluzione
8 Bit
- Dimensione monitor
17,78 cm
- Caratteristiche
Memoria digitale (DSO)
- Base temporale
5 ns - 50 s/div
- Numero max. Ingressi analogici
4
di fabbrica con certificato
- Categoria di misura
CAT I
CAT II 300 V
- Deflessione verticale
1 mV - 10 V/div
- Impedenza di ingresso
1 MΩ
- Accoppiamento di ingresso
AC, DC, GND
- Tensione d'ingresso
300 V
- Tensione di alimentazione
115 V/AC;230 V/AC
- Dim.
(L x L x A) 122 x 313 x 161 mm
- Peso
3.2 kg
- Display
800 x 480 Pixel
- Larghezza
313 mm
- Altezza
161 mm
- Lunghezza
122 mm
- Interfacce
USB
Host USB
Ethernet
- Profondità di memoria/canale
24 Mpts
- Tipo
DS1054Z
- Profondità
122 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 1392205 Rigol DS1054Z Oscilloscopio digitale 50 MHz 4 canali 1 Gsa/s 24 Mpts 8 Bit Memoria digitale (DSO) 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1392205 Rigol DS1054Z Oscilloscopio digitale 50 MHz 4 canali 1 Gsa/s 24 Mpts 8 Bit Memoria digitale (DSO) 1 pz.
Descrizione
Rigol fornisce il modello DS1054Z completamente equipaggiato. Tutte le funzioni di misura sono già abilitate. Ciò significa che l'oscilloscopio rimane sempre aggiornato anche in presenza di requisiti di misura più elevati.
Le curve di misura visualizzate possono essere salvate direttamente su una chiavetta USB opzionale tramite l'host USB anteriore o trasferite a un computer tramite la presa USB posteriore.
Il grande monitor a colori TFT da 17,78 cm visualizza tutti i dettagli in modo affidabile.
La frequenza di campionamento è di 500 MSa/s per canale e viene fornita in modalità monocanale in modo da ottenere una frequenza di campionamento fino a 1 GSa/s.
La tecnologia UltraVision consente la visualizzazione in base all'intensità di aree di segnale sovrapposte e una profondità di memoria di 24 Mpts per una visualizzazione dettagliata del segnale.
Queste caratteristiche rendono il DS1054Z uno straordinario strumento di misura in grado di adattarsi alle vostre esigenze di misura.
Le curve di misura visualizzate possono essere salvate direttamente su una chiavetta USB opzionale tramite l'host USB anteriore o trasferite a un computer tramite la presa USB posteriore.
Il grande monitor a colori TFT da 17,78 cm visualizza tutti i dettagli in modo affidabile.
La frequenza di campionamento è di 500 MSa/s per canale e viene fornita in modalità monocanale in modo da ottenere una frequenza di campionamento fino a 1 GSa/s.
La tecnologia UltraVision consente la visualizzazione in base all'intensità di aree di segnale sovrapposte e una profondità di memoria di 24 Mpts per una visualizzazione dettagliata del segnale.
Queste caratteristiche rendono il DS1054Z uno straordinario strumento di misura in grado di adattarsi alle vostre esigenze di misura.
Versione
- Le funzioni speciali opzionali come espansione di memoria, trigger e decoder del bus seriale, kit di trigger esteso o registrazione in tempo reale sono ora incluse nel pacchetto gratuito BND-MSO/DS1000Z - Il pacchetto BND-MSO/DS1000Z contiene le opzioni:
- SA-DS1000Z (Strumenti di decodifica e attivazione per bus seriali RS232/UART, I2C e SPI)
- MEM-DS1000Z (espansione della memoria fino a 24 Mpts di profondità)
- REC-DS1000Z (funzione di registrazione per la registrazione in tempo reale e la riproduzione di forme d'onda)
- AT-DS1000Z (funzioni di trigger estese per i bus seriali RS232/UART, I2C e SPI, Runt, Windows, Nth Edge, Delay, Time Out).
Contenuto della fornitura
- 4x sonde passive PVP2150 (150 MHz)
- Cavo di alimentazione
- Cavo USB
- Istruzioni per l'uso
- Certificato di calibrazione di fabbrica.
Note
La versione software e driver più aggiornata può essere scaricata gratuitamente sul sito del produttore.
Le funzioni del pacchetto opzioni BND-MSO/DS1000Z sono già state attivate nell'apparecchio.
