Acquista Rigol DS1102Z-E Oscilloscopio digitale 100 MHz 2 canali 1 Gsa/s 24 Mpts 8 Bit Memoria digitale (DSO) 1 pz. da Conrad

Display digitale di oscilloscopio con una rappresentazione grafica ondulata; pulsanti di controllo e tasti funzione a destra.

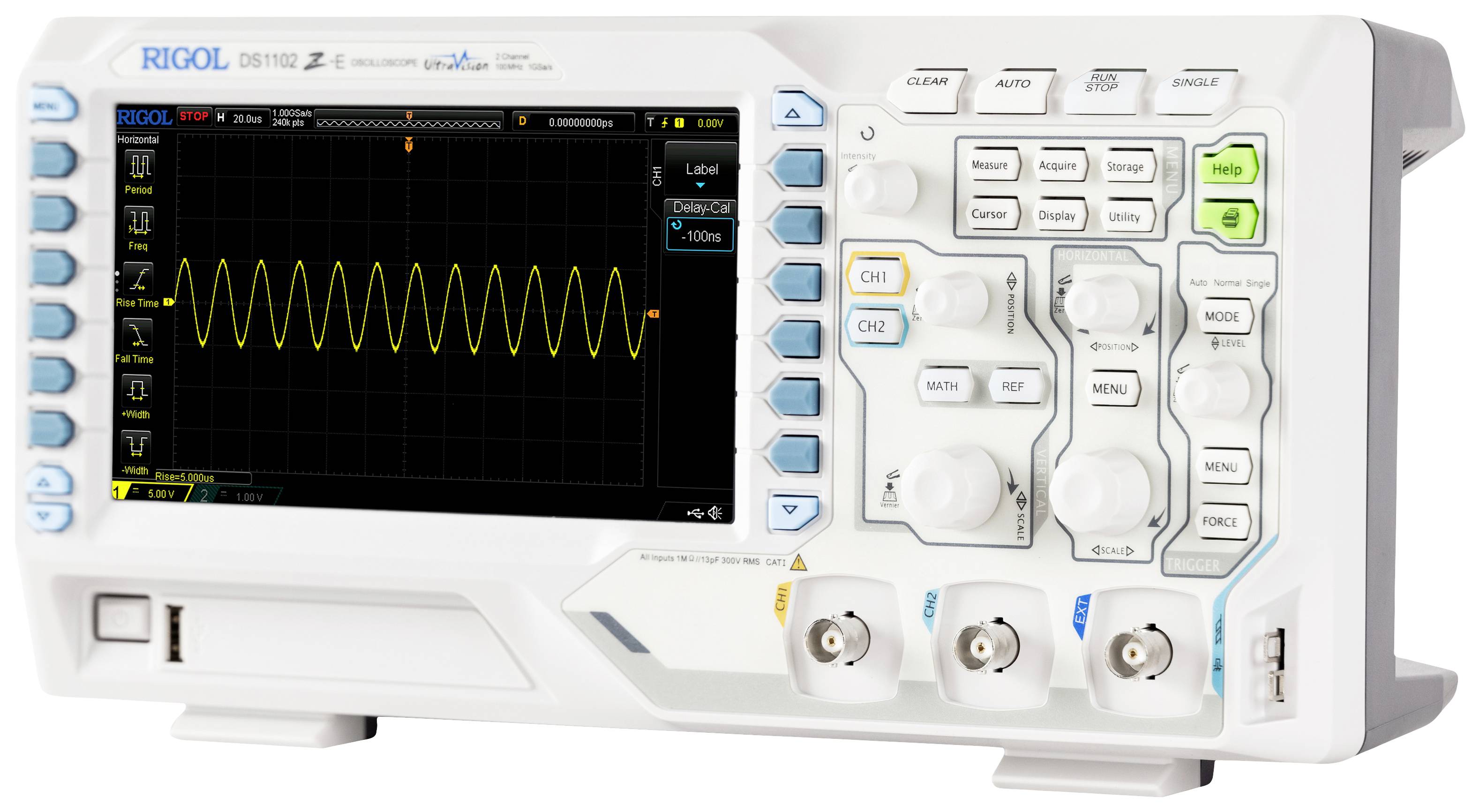

Oscilloscopio con display digitale, che mostra una curva di tensione sinusoidale e regolare. Sono visibili vari comandi e connessioni.

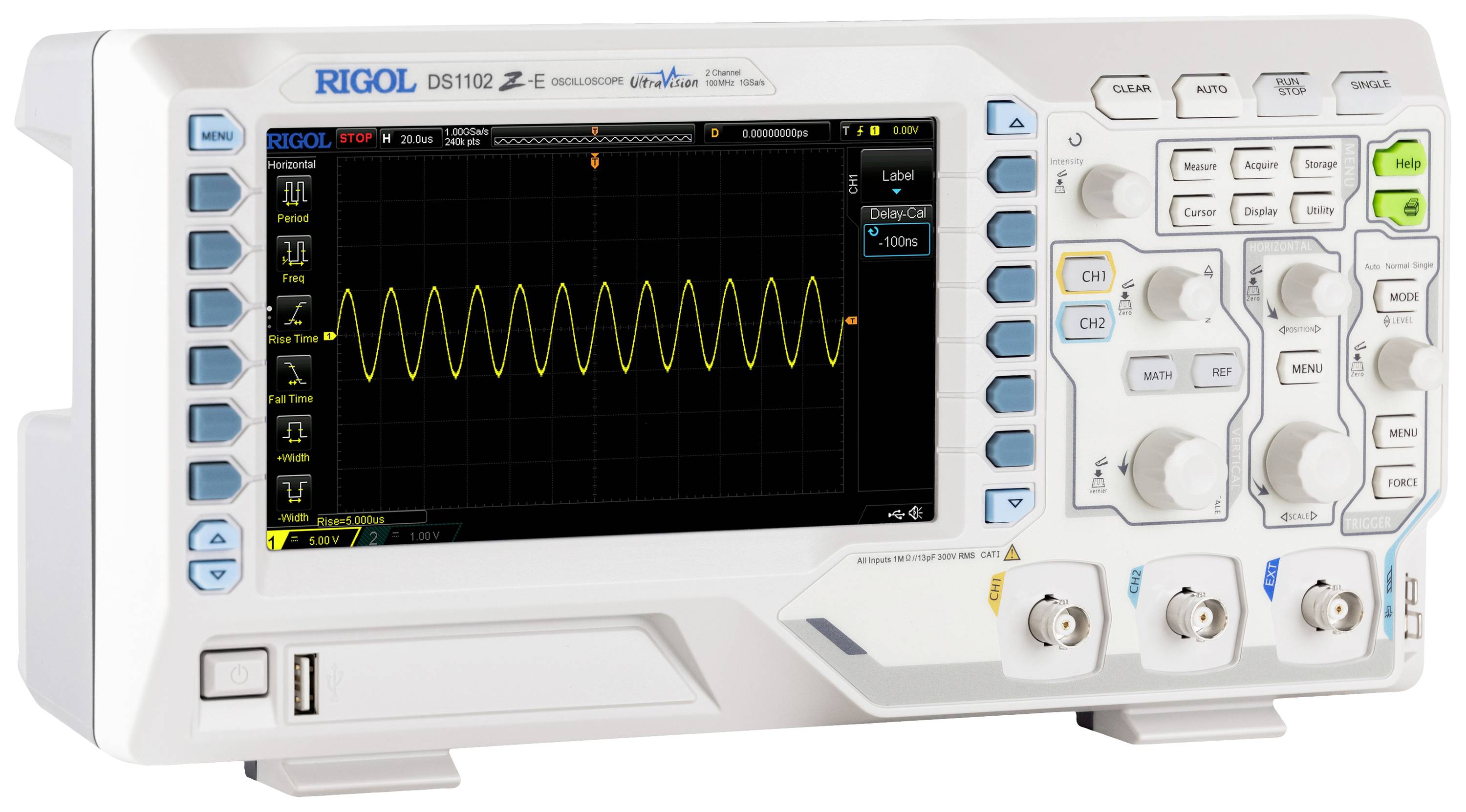

Un oscilloscopio digitale mostra un'onda sinusoidale sullo schermo. Ci sono diversi pulsanti e manopole di regolazione per personalizzare la visualizzazione.

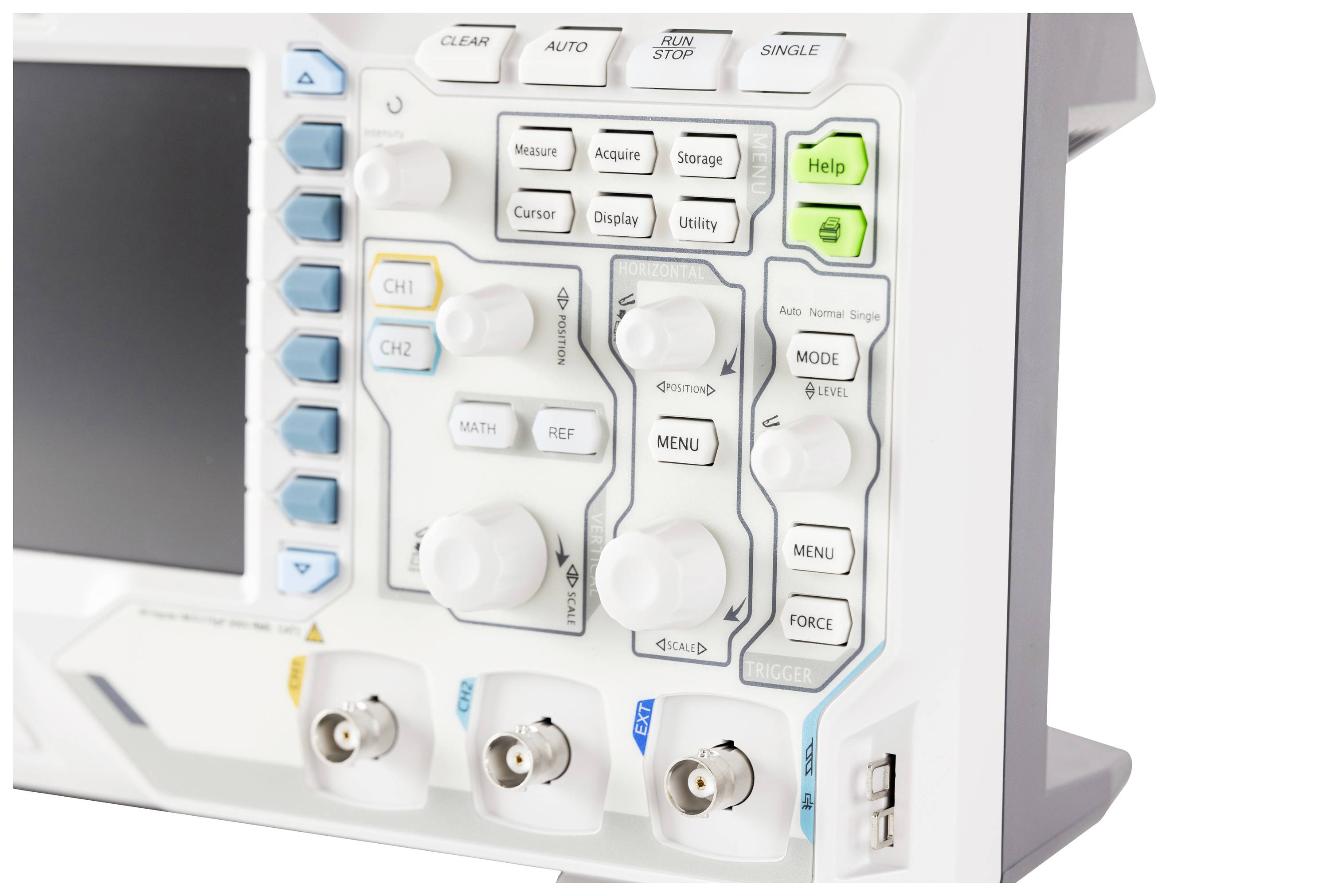

Un oscilloscopio con diversi pulsanti e connessioni, tra cui CH1, CH2 e Menu. Mostra i comandi del dispositivo e le opzioni di ingresso.

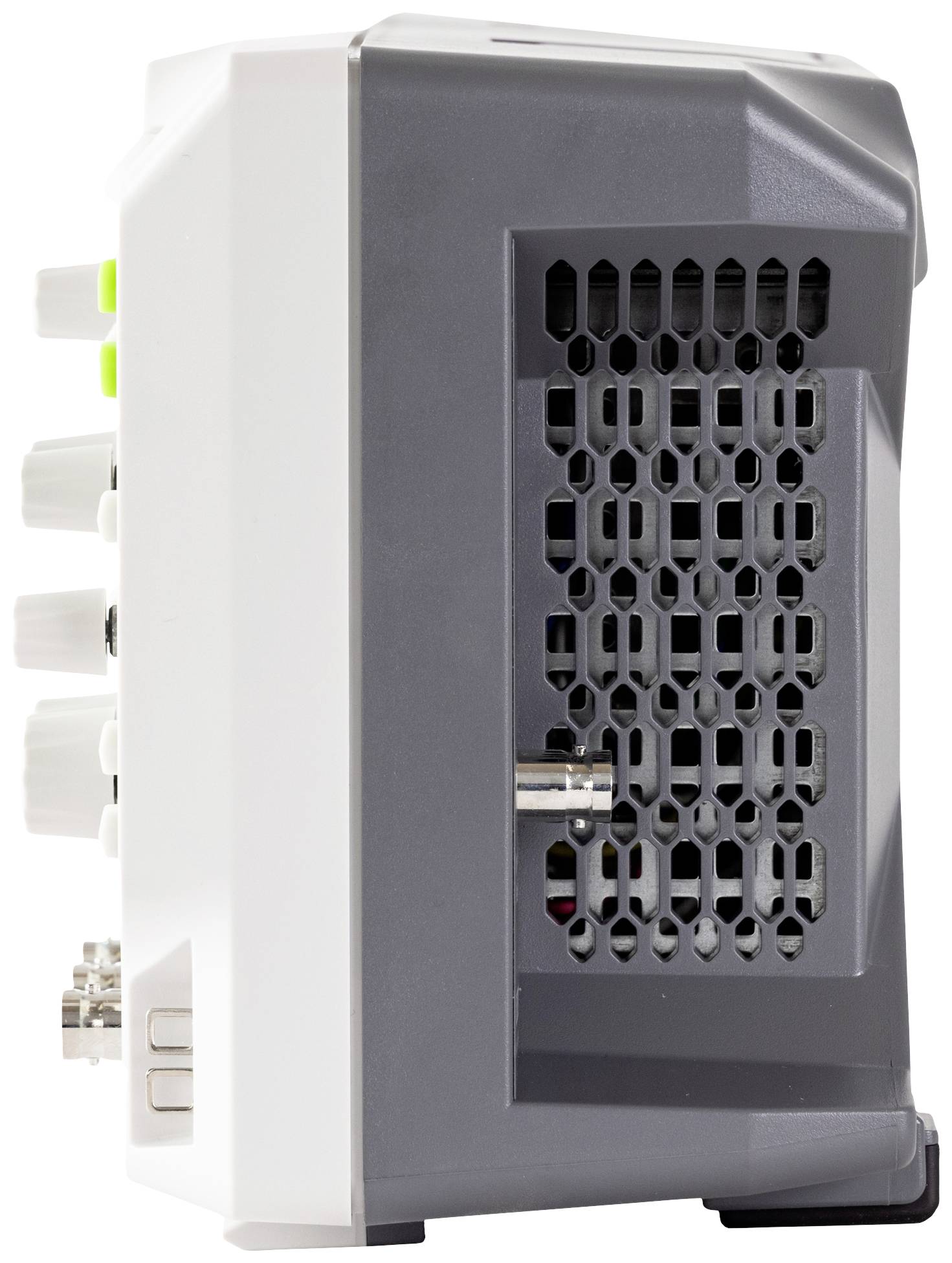

Un router di rete con più porte sul lato sinistro e una griglia di ventilazione grigia sul lato destro.

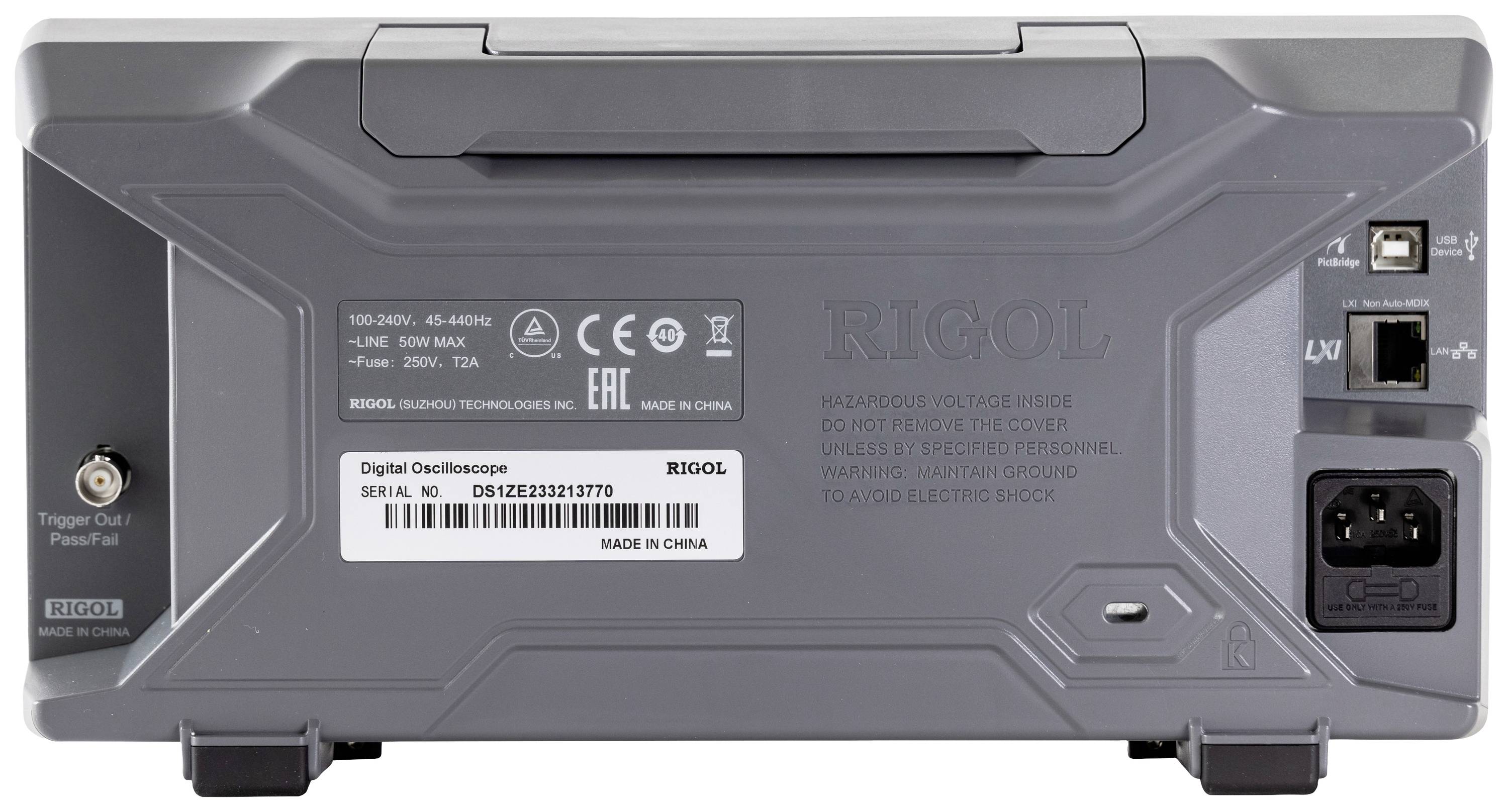

Retro di un oscilloscopio digitale con connettori, spina di alimentazione e targhetta identificativa. Numero di serie e dettagli tecnici sono visibili.

1/6

Scheda tecnica (PDF)

90 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (228,69 € / Pezzo)

€

Segnala un problema

Highlights & Dettagli

Oscilloscopio digitale, 100 MHz

100 MHz
Numero max. Ingressi analogici 2

Dati tecnici

luminosità regolabile della rappresentazione del segnale

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 100 MHz

Frequenza di campionamento/canale: 1 Gsa/s

Display: LCD TFT a colori

Risoluzione: 8 Bit

Dimensione monitor: 17,78 cm

Caratteristiche: Memoria digitale (DSO)

Base temporale: 2 ns - 50 s/div

Numero max. Ingressi analogici: 2

: di fabbrica senza certificato

Categoria di misura: CAT I

Deflessione verticale: 500 UV - 10 V/div

Impedenza di ingresso: 1 MΩ

Accoppiamento di ingresso: AC, DC, GND

Tensione d'ingresso: 300 V

Tensione di alimentazione: 115 V/AC;230 V/AC

Dim.: (L x L x A) 122.4 x 313.1 x 160.8 mm

Peso: 2.9 kg

Display: 800 x 480 Pixel

Larghezza: 313.1 mm

Altezza: 160.8 mm

Lunghezza: 122.4 mm

Interfacce: Dispositivo USB
Host USB
LAN
LXI

Profondità di memoria/canale: 24 Mpts

Tipo: DS1102Z-E

Documenti & Download

Scheda tecnica

Scheda tecnica 2523445 Rigol DS1102Z-E Oscilloscopio digitale 100 MHz 2 canali 1 Gsa/s 24 Mpts 8 Bit Memoria digitale (DSO) 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2523445 Rigol DS1102Z-E Oscilloscopio digitale 100 MHz 2 canali 1 Gsa/s 24 Mpts 8 Bit Memoria digitale (DSO) 1 pz.

Descrizione

Il modello DS1102Z-E è un oscilloscopio digitale a 100 MHz a 2 canali, con velocità di campionamento 1GS/sec, con caratteristiche eccezionali, come una profondità di memoria molto ampia di 14 MioPkt. Nonché il triggering bus seriale integrato e SPI, I2C, decodifica RS232, display a colori grande da 7 pollici, per una visualizzazione ottimale dei segnali di misurazione. Le interfacce LAN, USB e AUX sono standard, così come molte funzioni Math.

Testo tradotto automaticamente

Versione

Velocità di rilevamento della forma d'onda fino a 30.000 wfms/s.
Fino a 60.000 frame di registrazioni di forme d'onda hardware in tempo reale e funzioni di riproduzione
Innovativa tecnologia "Ultra Vision"
Diverse funzioni di decodifica di trigger e bus
Diverse interfacce: USB, LAN, AUX
Display LCD TFT WVGA da 7 pollici a colori con intensità regolabile
