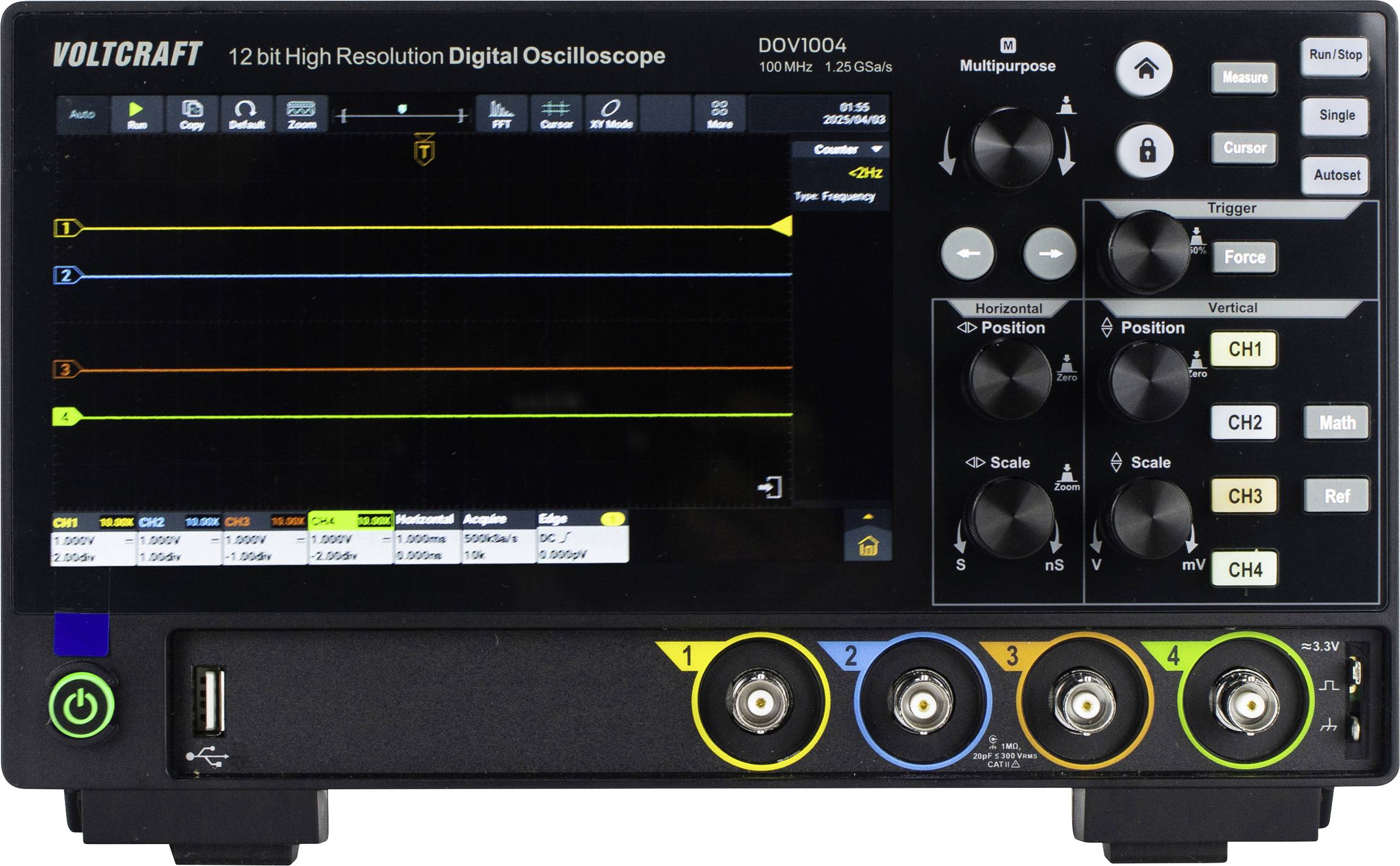

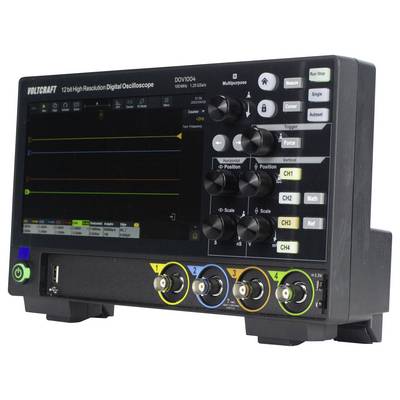

VOLTCRAFT DOV1004 Oscilloscopio digitale 100 MHz 4 canali 1.25 Gsa/s 50 Mpts 12 Bit Memoria digitale (DSO) 1 pz.
EAN:
Codice produttore
Articolo n°:
Numero
Totale (446,72 € / Pezzo)
446,72 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
VOLTCRAFT Oscilloscopio digitale DOV1004 100 MHz 4 canali 12 Bit
- 100 MHz larghezza di banda
- Numero max. Ingressi analogici 4
- Schermo sensibile al tocco da 17,78 cm (7 pollici), supporta il controllo gestuale
- Acquisizione in tempo reale di 50.000 wfms/s, acquisizione a segmenti 700.000 wfms/s.
- ADC ad alta risoluzione a 12 bit
- Samplerate: Un canale (1,25 GSA/s), due canali (625 MSA/s o 1,25 GSA/s), tutti i canali (625 MSA/s)
Dati tecnici
- Tipo prodotto
Oscilloscopio digitale
- Ampiezza di banda
100 MHz
- Frequenza di campionamento/canale
1.25 Gsa/s
- Display
Touchscreen LCD, 1024 x 600 pixel
- Risoluzione
12 Bit
- Dimensione monitor
17.78 cm
- Caratteristiche
Memoria digitale (DSO)
- Base temporale
1 ns/div - 1000 s/div, step by 1-2-5
- Numero max. Ingressi analogici
4
di fabbrica senza certificato
- Categoria di misura
CAT II
- Deflessione verticale
±2 V (500 μV/div – 200 mV/div)
±80 V (500 mV/div – 10 V/div)
- Impedenza di ingresso
1 MΩ ± 2%
- Accoppiamento di ingresso
CC, CA, messa a terra
- Tensione d'ingresso
300 V
- Tensione di alimentazione
12 V 4 A TIPO C.
- Dim.
(L x L x A) 160 x 260 x 78 mm
- Peso
1.5 kg
- Display
1024 x 600 p
- Larghezza
260 mm
- Altezza
78 mm
- Lunghezza
160 mm
- Interfacce
USB-C
Dispositivo USB
Host USB
HDMI
LAN
- Profondità di memoria/canale
50 Mpts
- Tipo
DOV1004
- Imballaggio privo di plastica
Confezione libera in plastica
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3350784 VOLTCRAFT DOV1004 Oscilloscopio digitale 100 MHz 4 canali 1.25 Gsa/s 50 Mpts 12 Bit Memoria digitale (DSO) 1 pz.
Condizioni di garanzia
Condizioni di garanzia 3350784 VOLTCRAFT DOV1004 Oscilloscopio digitale 100 MHz 4 canali 1.25 Gsa/s 50 Mpts 12 Bit Memoria digitale (DSO) 1 pz.
Download
Download 3350784 VOLTCRAFT DOV1004 Oscilloscopio digitale 100 MHz 4 canali 1.25 Gsa/s 50 Mpts 12 Bit Memoria digitale (DSO) 1 pz.
Descrizione
Di alta qualità, innovativo e compatto
La serie di oscilloscopi DOV di VOLTCRAFT si distingue per una serie completa di caratteristiche tecniche e il massimo comfort di utilizzo: Un convertitore analogico-digitale con risoluzione a 12 bit fa parte della dotazione di base come le interfacce USB, LAN e HDMI. Al centro si trova il display touch da 7 pollici, con una risoluzione di 1024 x 600 pixel. Reagisce non solo al tocco, ma anche ai gesti, rendendo in gran parte superfluo l'utilizzo ingombrante del menu.
Eccellenti dati tecnici
Tutti gli oscilloscopi digitali DOV di VOLTCRAFT funzionano con una velocità di campionamento massima di 1,25 GSA/s. Il rilevamento in tempo reale è di 50.000 wfms/s e il rilevamento dei segmenti di 700.000 wfms/s, in modo che anche i segnali irregolari possano essere rilevati in modo rapido e preciso. La velocità di scansione orizzontale va da 1 ns/div a 1000 s/div (passo 1-2-5).
Numerose funzioni di trigger
Uno dei punti di forza della serie DOV di VOLTCRAFT è l'ampia gamma di funzioni di trigger. Anche i segnali difficili da attivare possono essere di tipo edge, video, impulso, pendenza, Runt, finestra, timeout, nth, logica, RS232/UART, I2C, SPI, CAN, trigger LIN.
Specifiche di VOLTCRAFT DOV1004
Il DOV1004 dispone di una larghezza di banda di 100 MHz e quattro ingressi analogici. La lunghezza di registrazione del segnale è pari a 50 M e per una rappresentazione e una valutazione chiare è possibile visualizzare l'onda del segnale in tempo reale sul PC. Come sorgenti trigger sono disponibili i quattro ingressi da CH1 a CH4 e si può scegliere tra le modalità di acquisizione campione, picco, alta risoluzione, media e segmentazione. La sensibilità verticale è regolabile da 500 µV/div a 10 V/div.
Pacchetto di consegna con accessori
Il modello VOLTCRAFT DOV1004 viene fornito con alimentatore USB tipo C, cavo USB, quattro puntali di prova e due set di regolazione dei campioni. Inoltre sono inclusi un software con istruzioni in inglese su CD, una guida rapida e la scheda di sicurezza.
Testo tradotto automaticamente
Versione
- Lunghezza di registrazione 50 m.
- Visualizzazione in tempo reale delle onde del segnale sul PC
- INTERFACCE: USB, LAN, HDMI
- Risoluzione del display: 1024 x 600 pixel
- Velocità di scansione orizzontale: 1 ns/div - 1000 s/div, passo 1-2-5
- Funzioni di acquisizione: Campione, picco, alta risoluzione, media, segmentazione
- Sorgenti trigger: CH1, CH2, CH3, CH4
- Tipo di trigger: Fianco, video, impulso, pendenza, Runt, finestra, timeout, nth, logica, RS232/UART, TRIGGER I2C, SPI, CAN, LIN
- Sensibilità verticale: 500 µV/div-10 V/div
Contenuto della fornitura
- | Oscilloscopio
- Alimentatore USB tipo C.
- Cavo USB
- 4 puntali di prova
- 2 set di regolazione dei campioni
- Software e guida su CD.
- Istruzioni brevi
- Scheda dati per la sicurezza
Note
- HDMI® è un marchio registrato di HDMI Licensing L.L.L.C.
