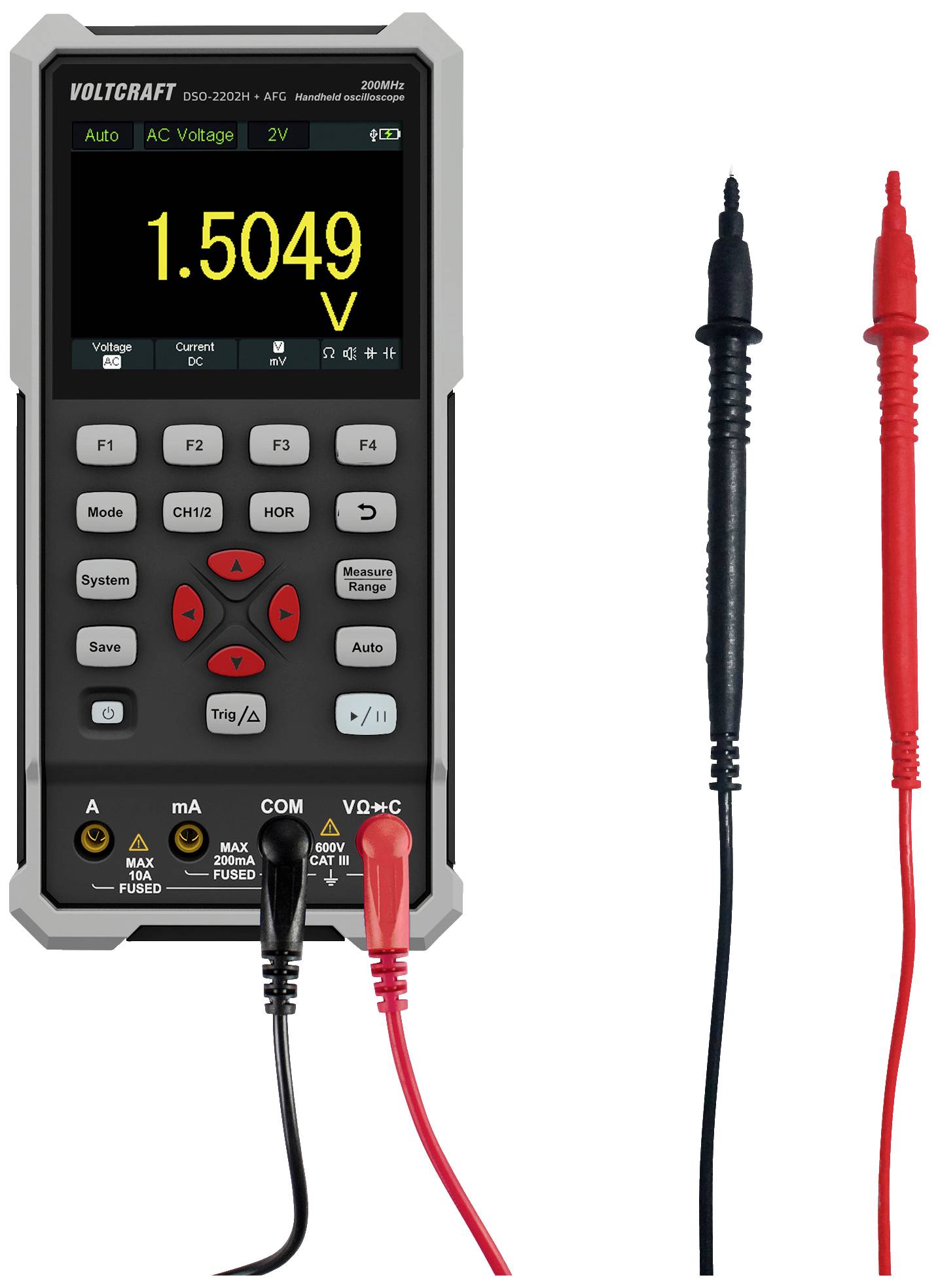

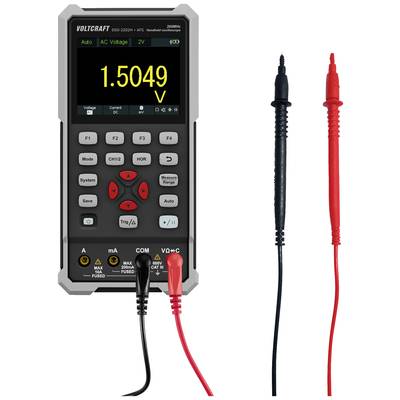

Il multimetro digitale mostra un valore di misurazione di 1,5049 volt. A destra sono raffigurati i cavi di misurazione nero e rosso.

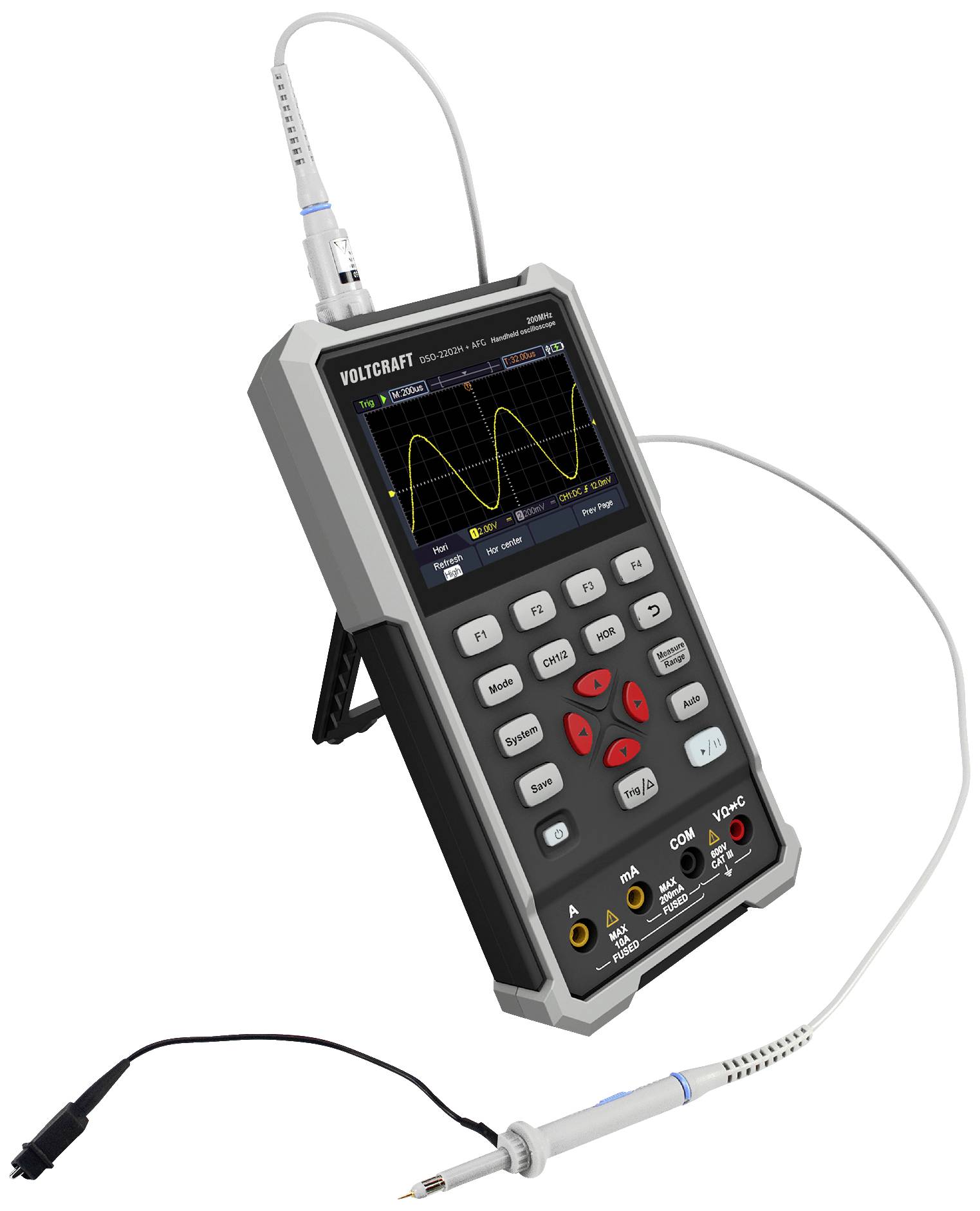

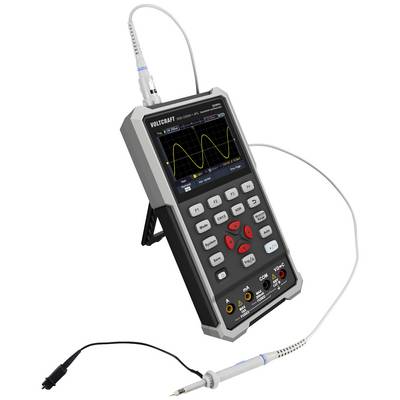

Un oscilloscopio portatile con schermo digitale mostra una misurazione dell'onda sinusoidale. Un puntale è collegato.

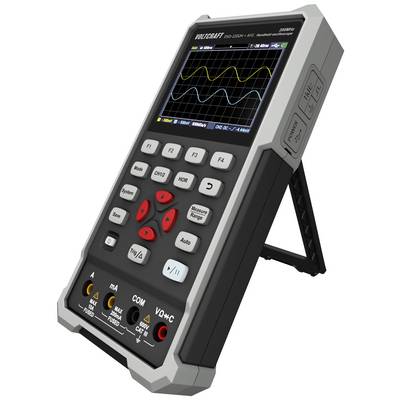

Multimetro digitale con display a colori, che mostra diverse curve di misurazione e tasti per varie misurazioni e impostazioni.

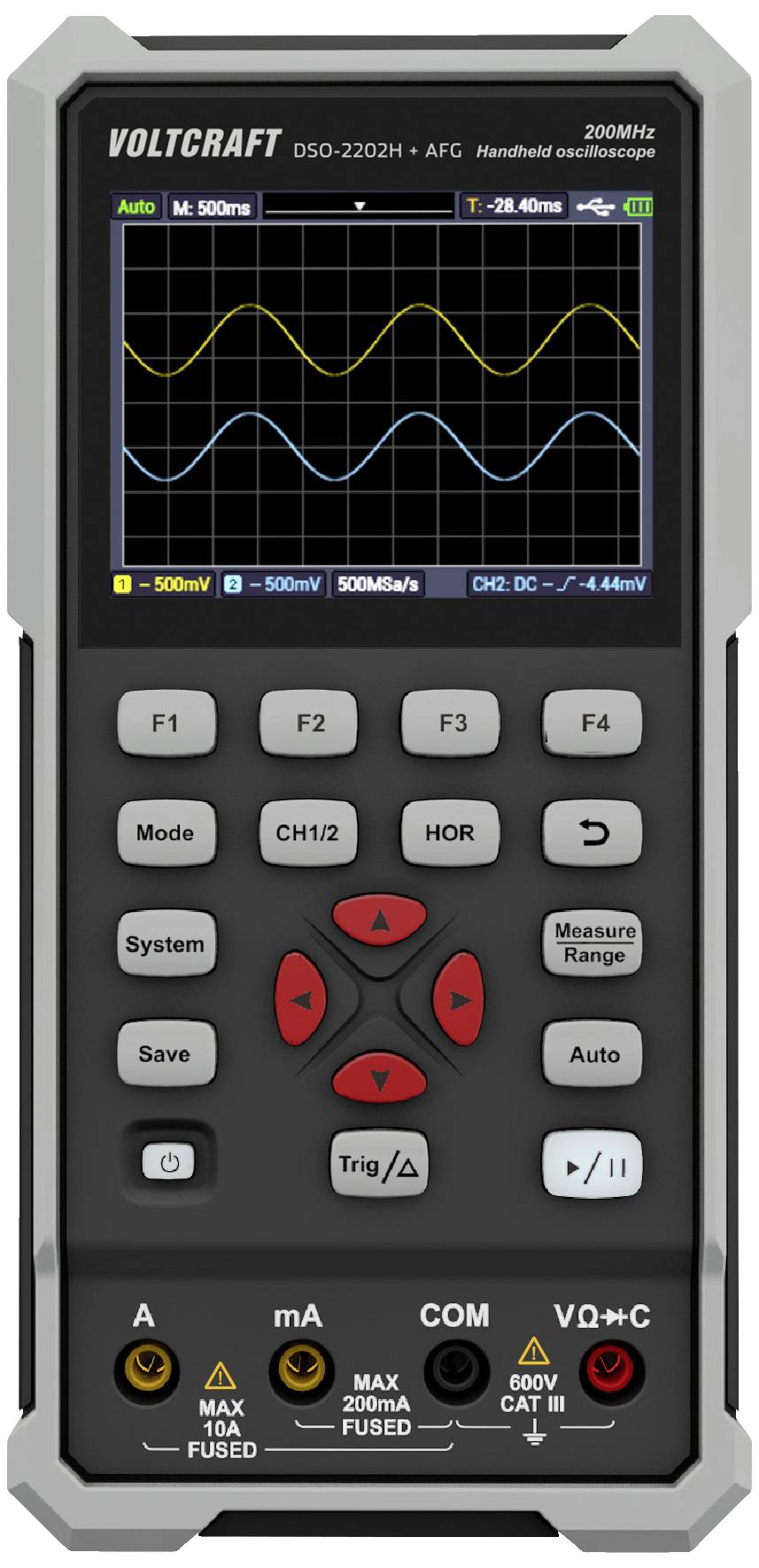

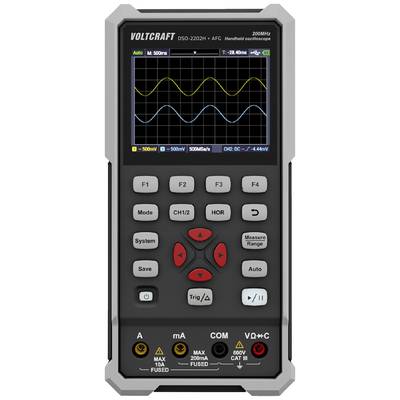

Oscilloscopio portatile palmare Voltcraft DSO-2202H; mostra l'andamento del segnale sul display; tasti per le impostazioni di tensione e le scale di misura.

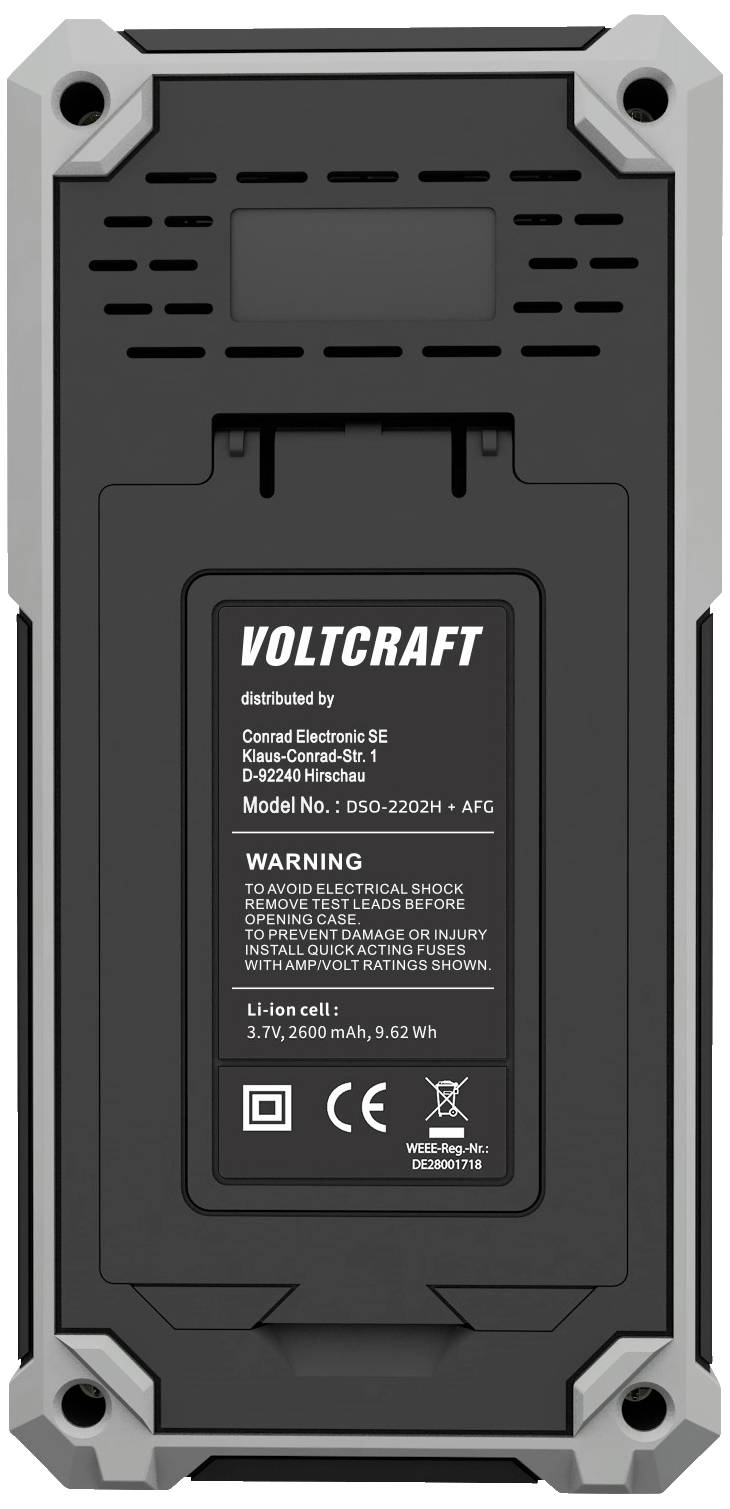

Retro di un dispositivo VOLTCRAFT con dettagli tecnici e avvertenze per l'uso e la sicurezza sull'etichetta.

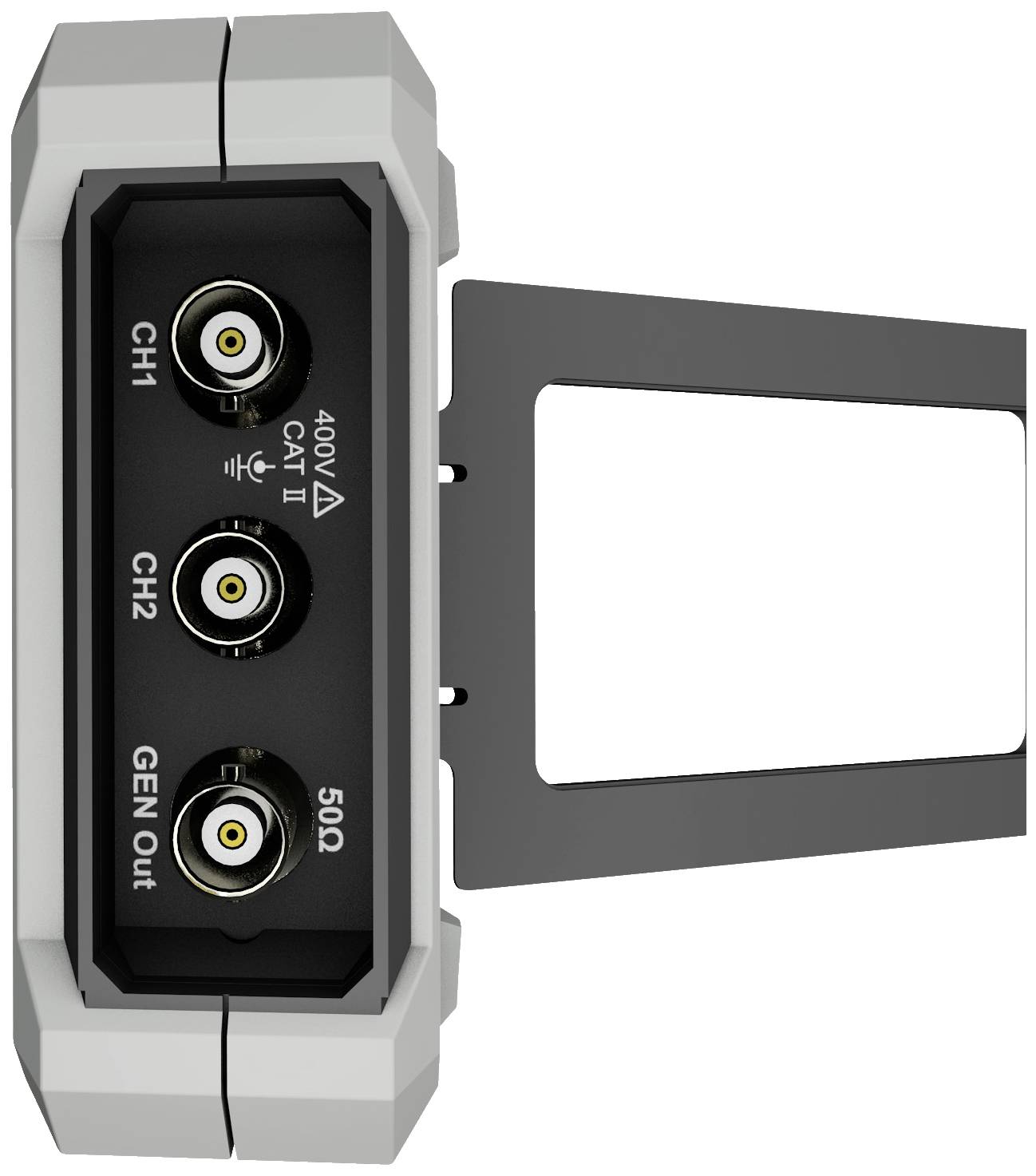

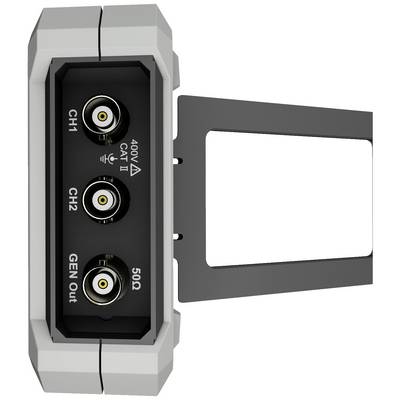

Una pagina nera di dispositivo con tre connessioni: 'CH1', 'CH2' e 'GEN Out', con un'etichetta '400V CAT II'.

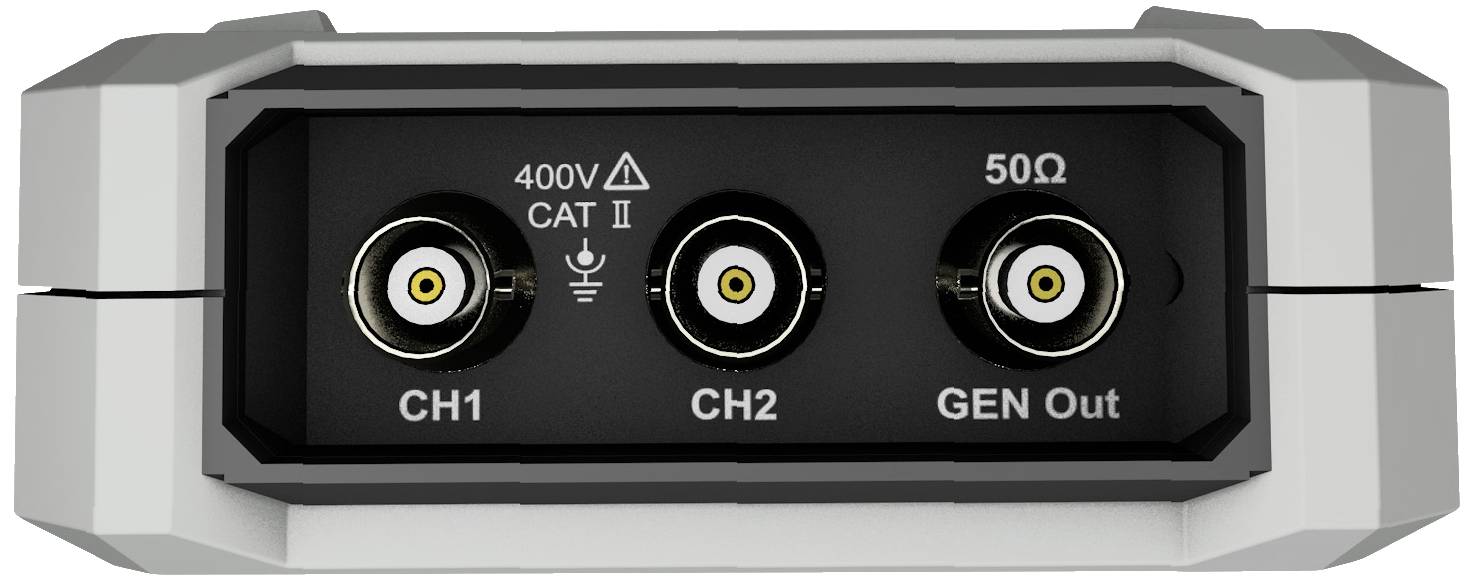

Vista posteriore di un dispositivo elettronico con tre connessioni: CH1, CH2 e GEN Out, etichettate con 400V CAT II e 50Ω.

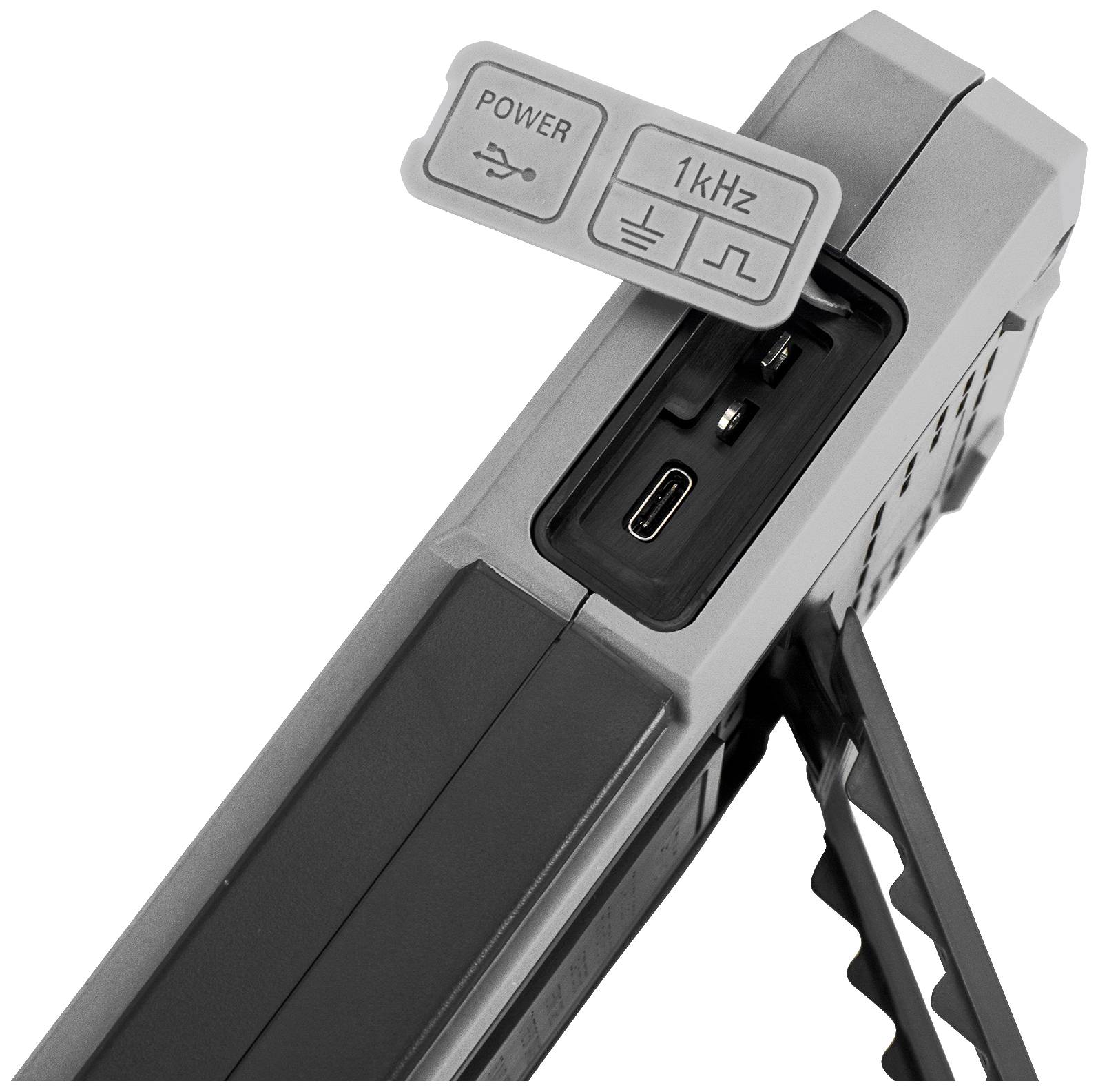

Un multimetro da tavolo con un coperchio rimovibile che mostra i pulsanti 'POWER' e '1kHz'; dispone inoltre di porte USB e jack.

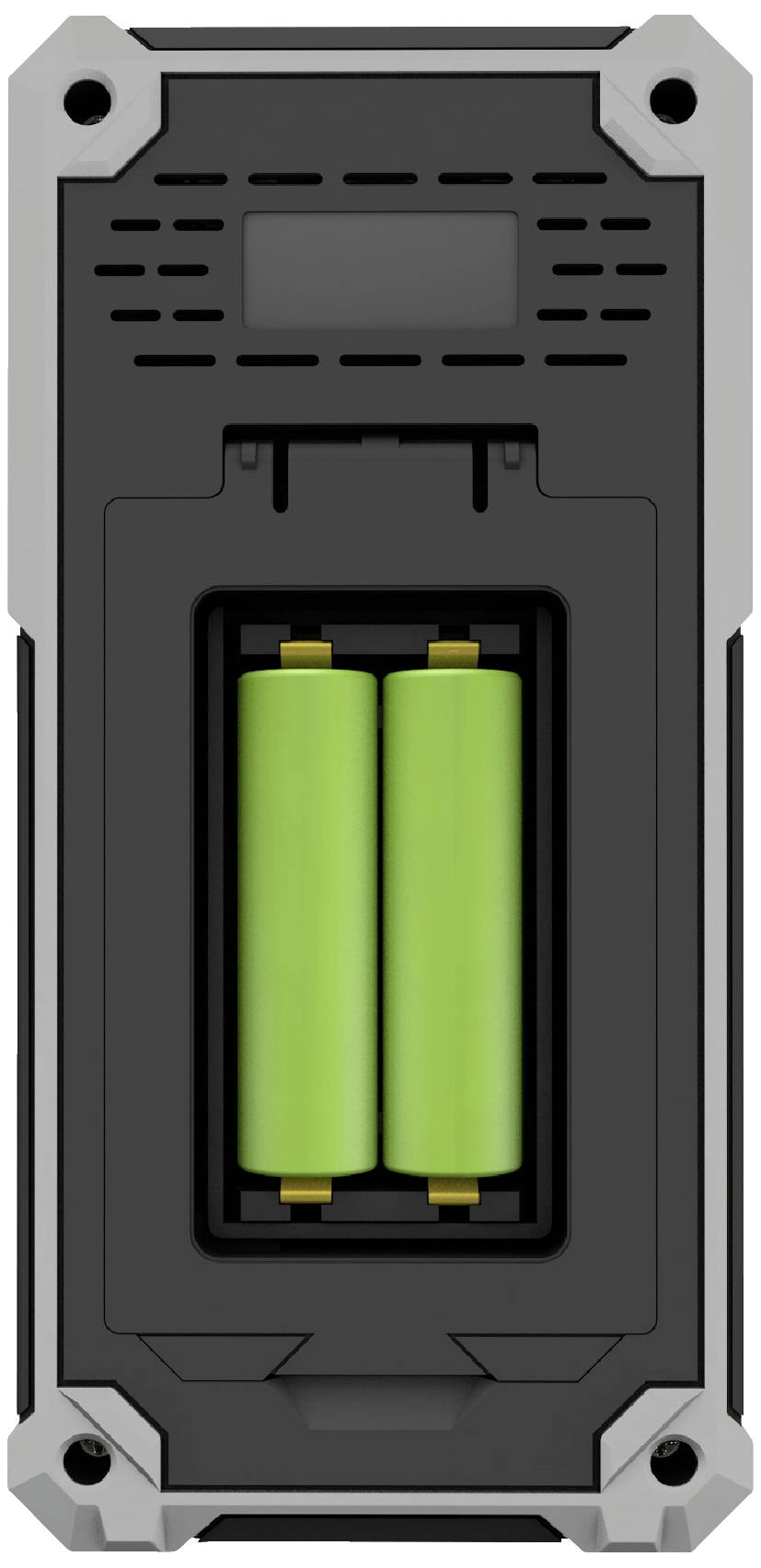

L'immagine mostra il retro di un dispositivo portatile con un vano batterie aperto. Due batterie verdi sono visibili.

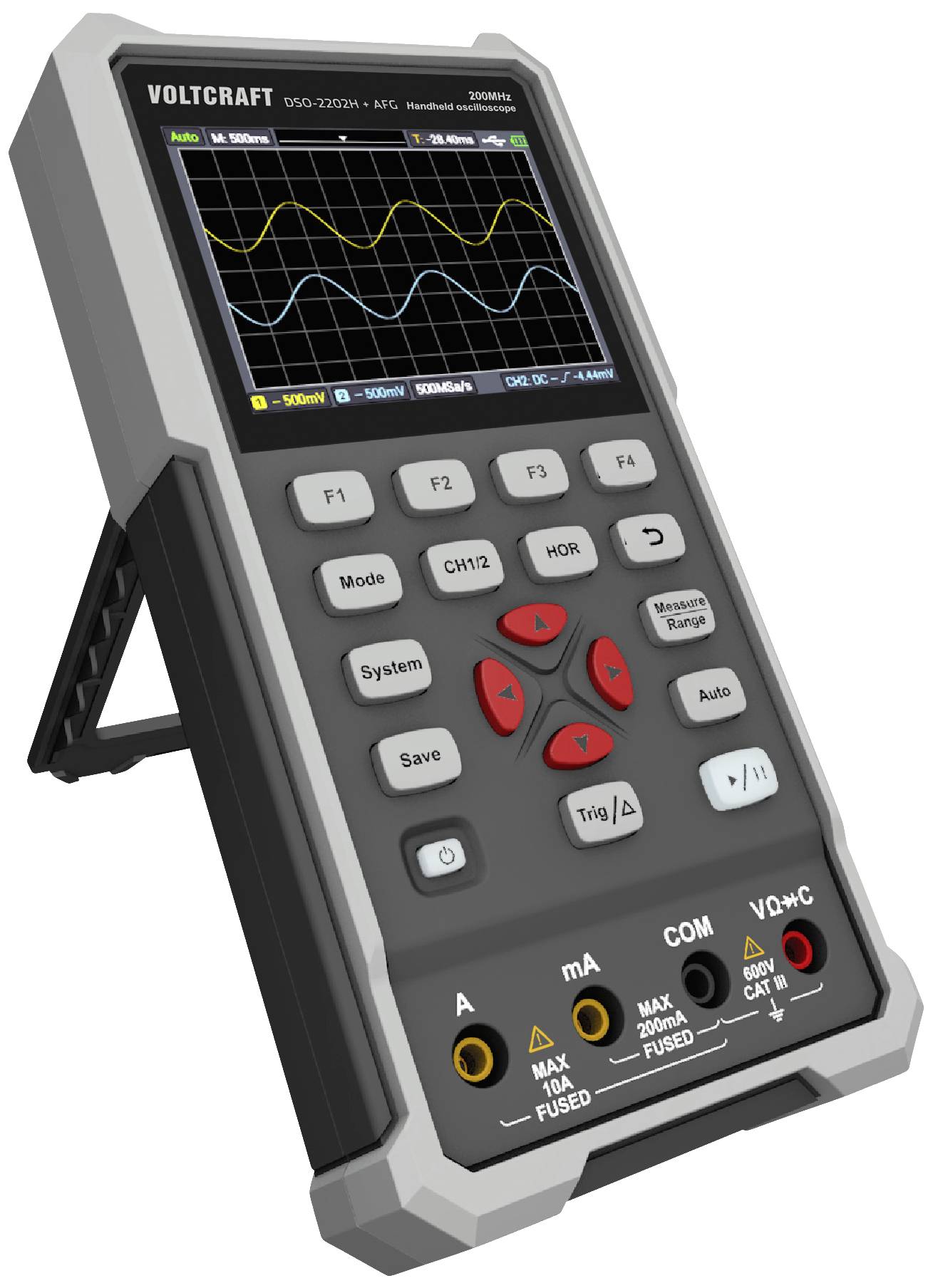

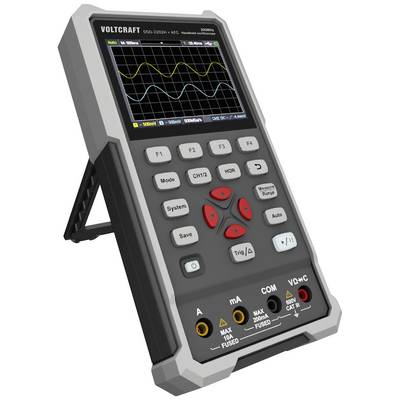

Un dispositivo manuale con schermo mostra due forme d'onda sovrapposte in colori diversi. Ha diversi tasti e connettori nella parte inferiore.

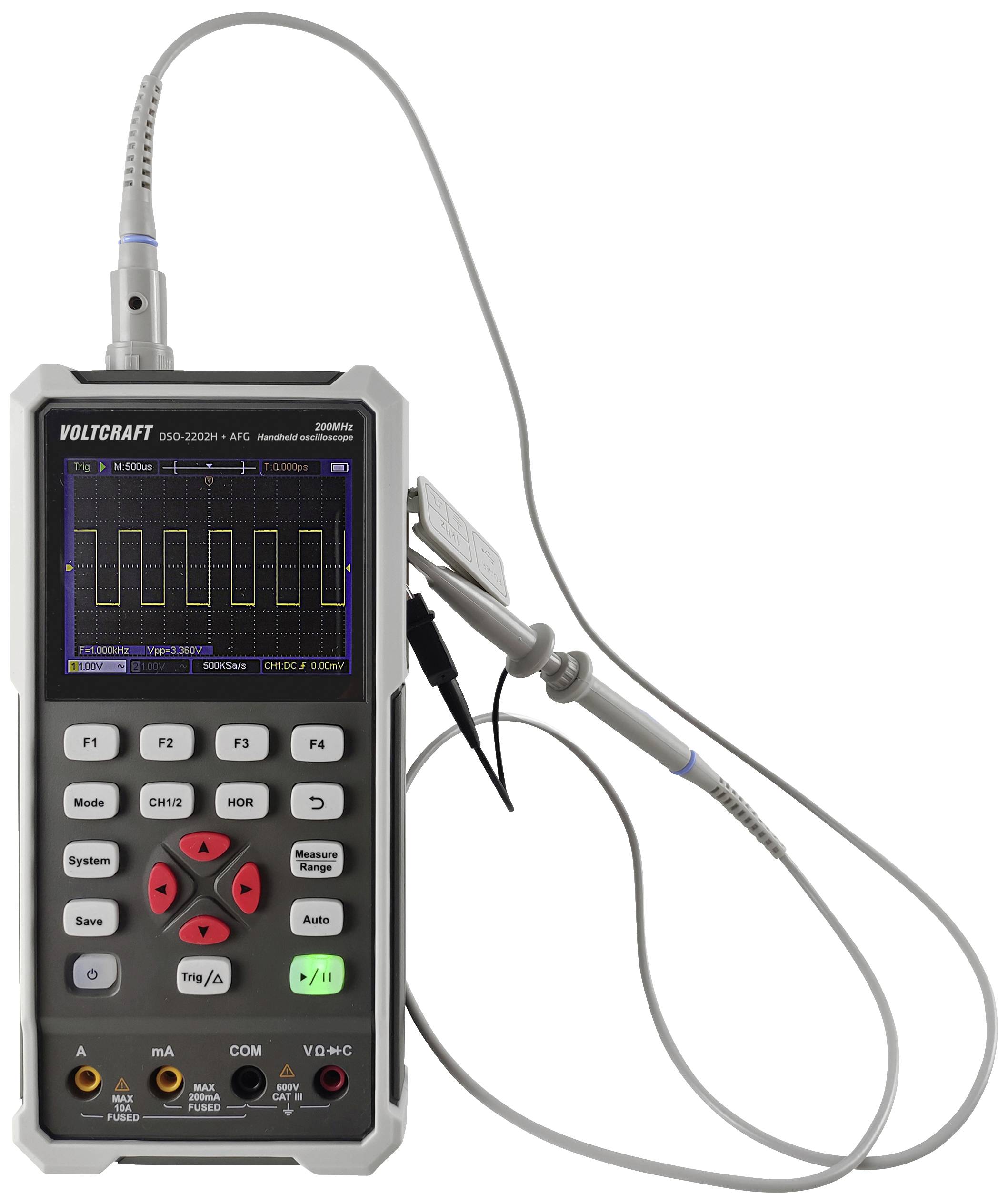

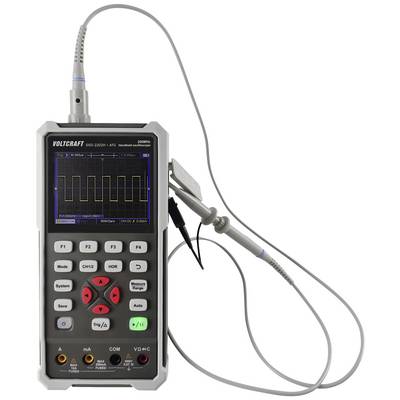

Un oscilloscopio portatile misura segnali elettrici. Il display mostra una forma d'onda rettangolare. Lo strumento dispone di diversi tasti funzione.

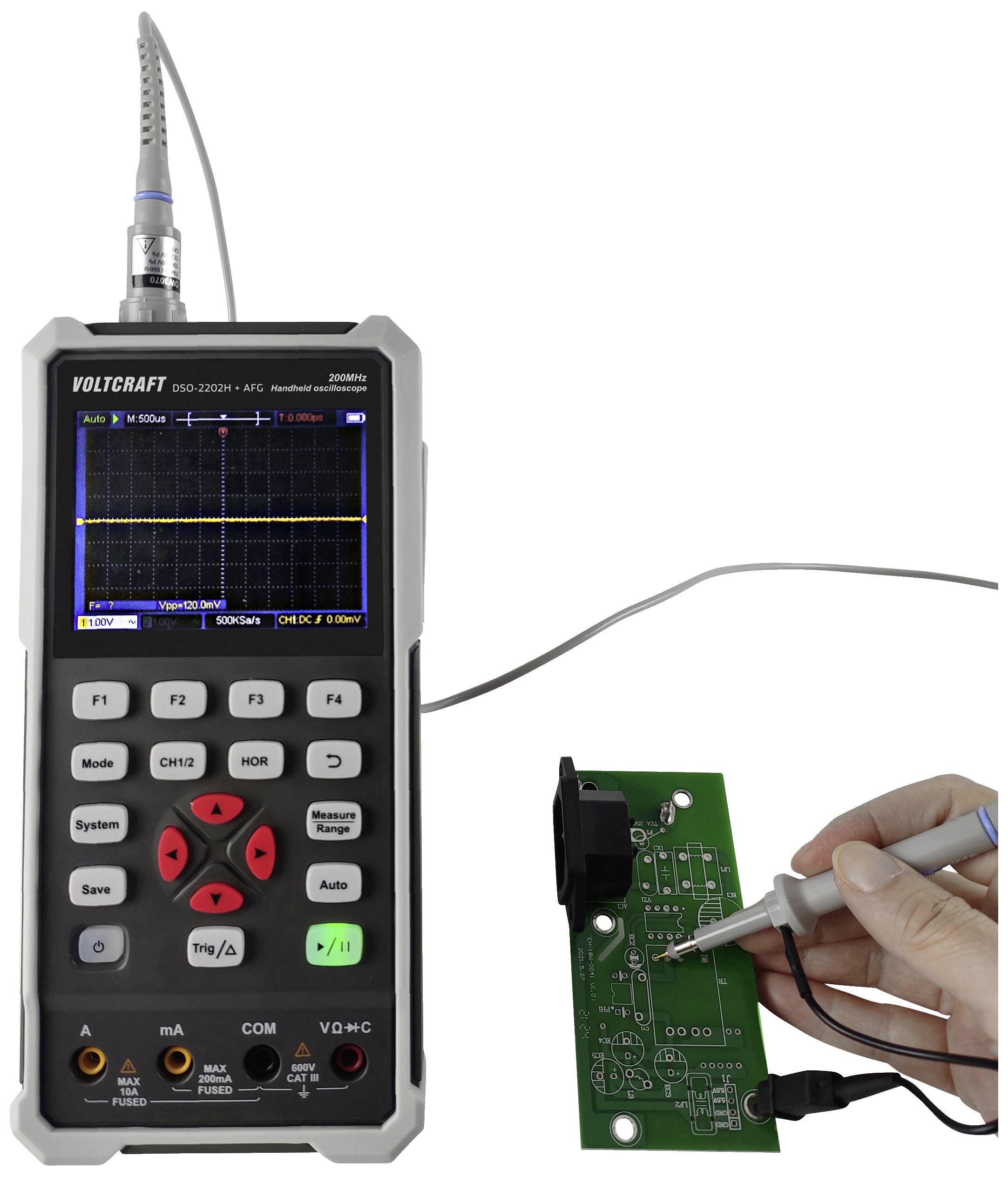

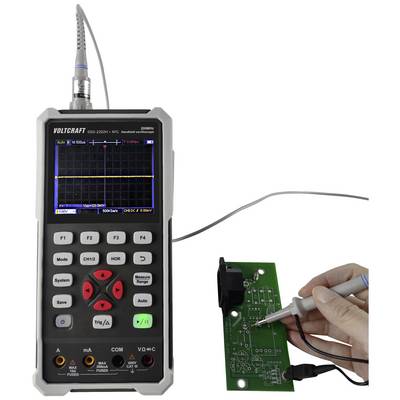

Un oscilloscopio palmare misura valori di tensione su una scheda verde. Lo schermo mostra un diagramma oscilloscopico.

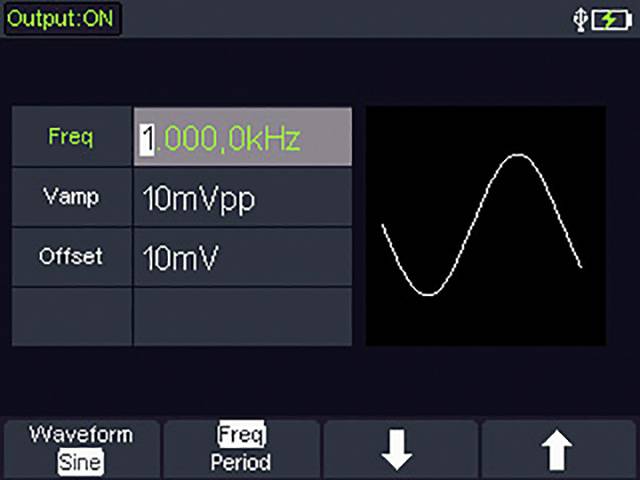

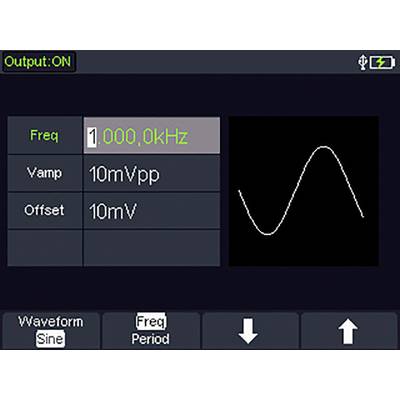

Immagine di un display oscilloscopico che mostra un'onda sinusoidale a 1000,0 kHz con un'ampiezza di 10Vpp e un offset di 10mV.

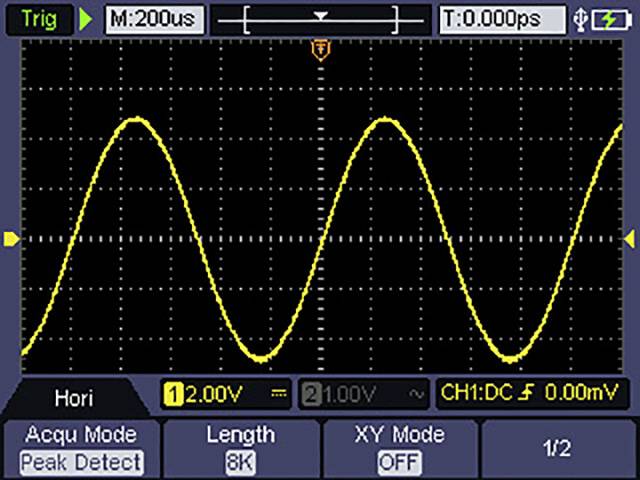

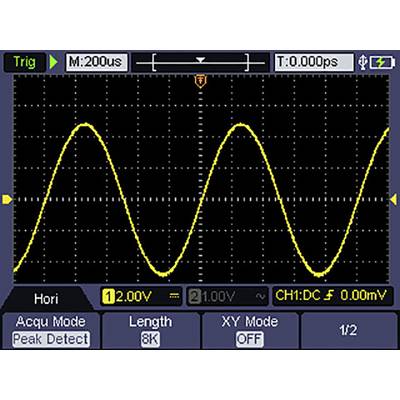

Il display dell'oscilloscopio mostra un'onda sinusoidale.

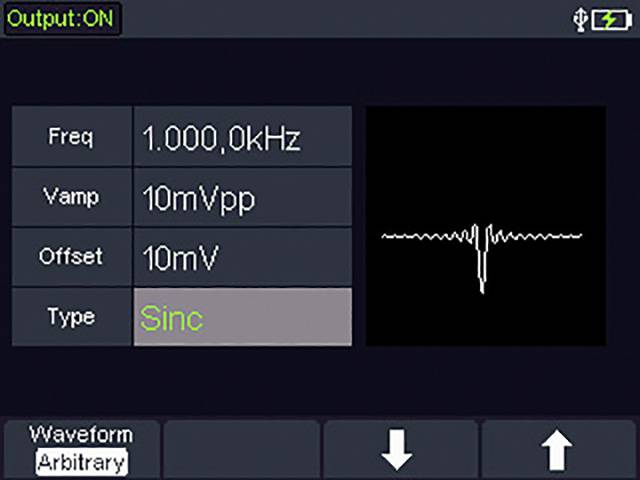

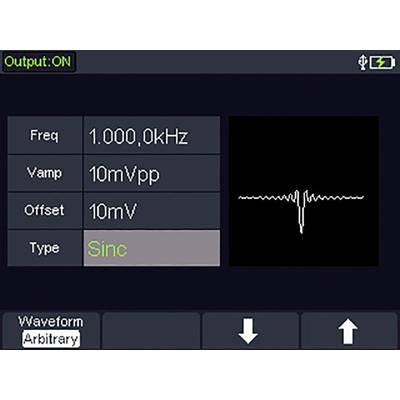

'Output: ON'. Visualizzazione di un generatore di frequenza: Freq 1.000,0 kHz, Vamp 10mVpp, Offset 10mV, Tipo 'Sinc'. Grafica di forma d'onda rettangolare a destra.

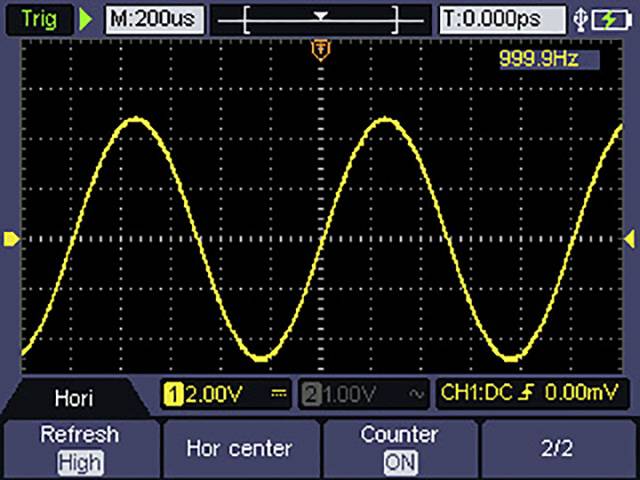

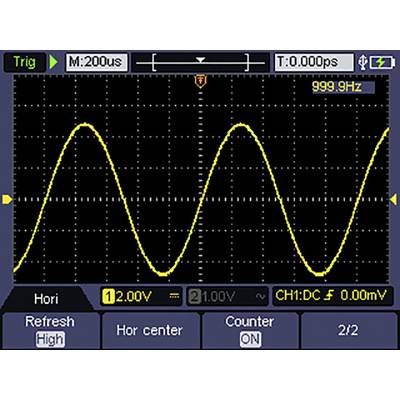

Lo schermo dell'oscilloscopio mostra un'onda sinusoidale gialla con una frequenza di 999,9 Hz e una tensione di 12,00 V sul canale 1.

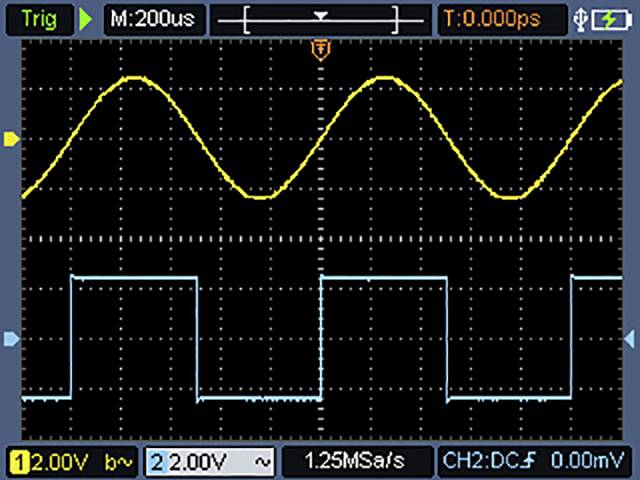

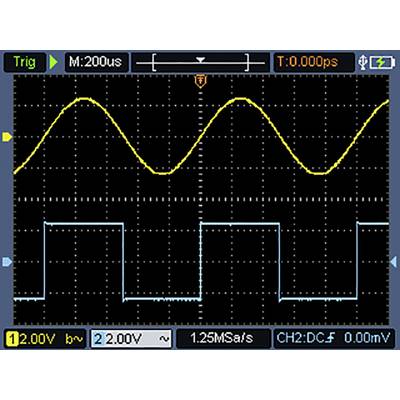

Schermo dell'oscilloscopio che mostra due forme d'onda: onda sinusoidale gialla in alto e onda quadra blu in basso. Gli assi mostrano le tensioni.

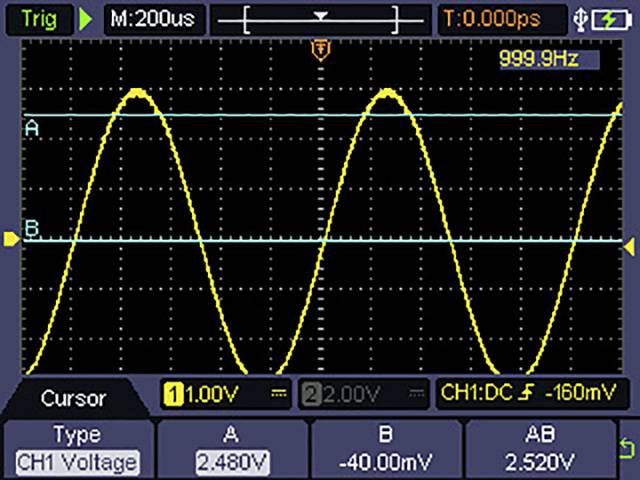

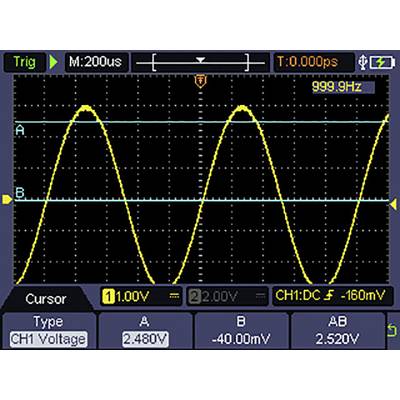

Un oscilloscopio mostra una curva sinusoidale gialla a 999,9 Hz. Valori misurati: 2,480 V di tensione, assi orizzontale e verticale con marcature.

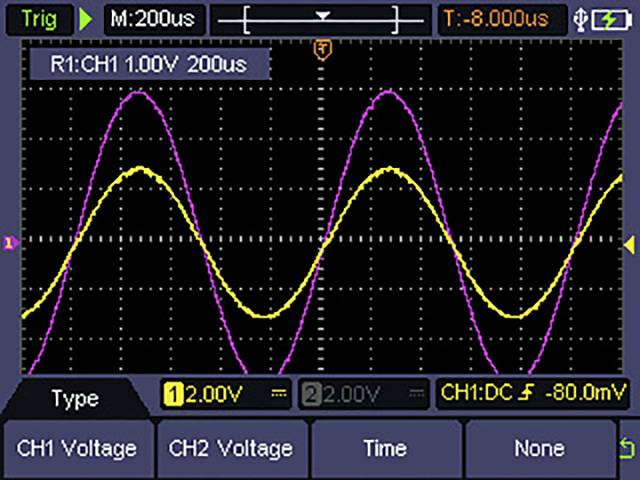

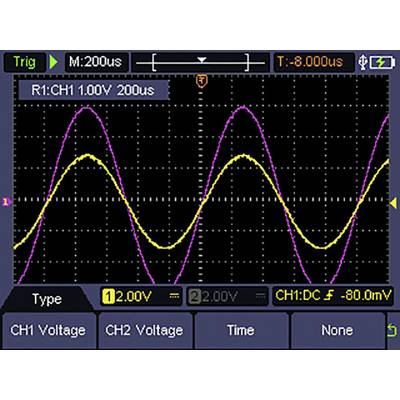

Un oscilloscopio mostra due onde sinusoidali. La linea gialla ha un'ampiezza di 1,00V, la linea rosa ha la stessa ampiezza. L'asse Y mostra la tensione, l'asse X mostra il tempo.

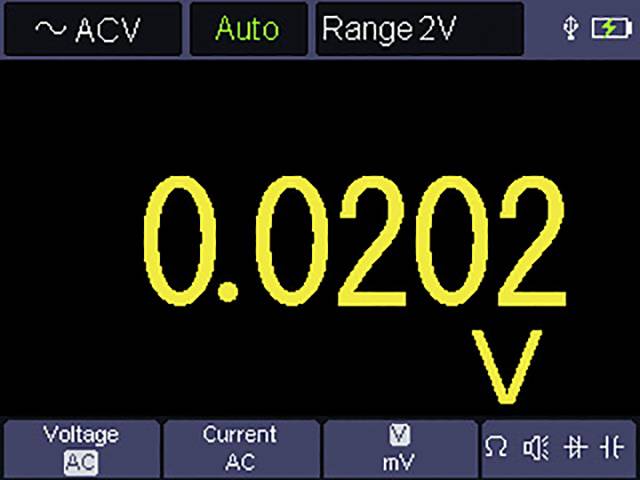

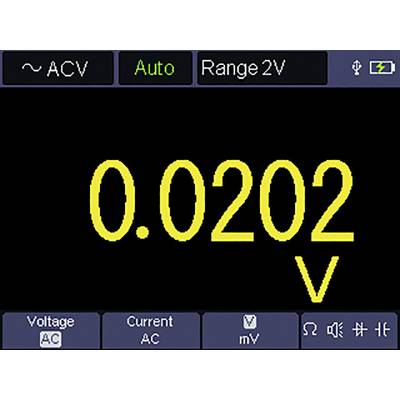

Voltmetro digitale mostra il valore misurato: 0,0202 Volt nell'intervallo di tensione alternata di 2V. Modalità automatica attivata.

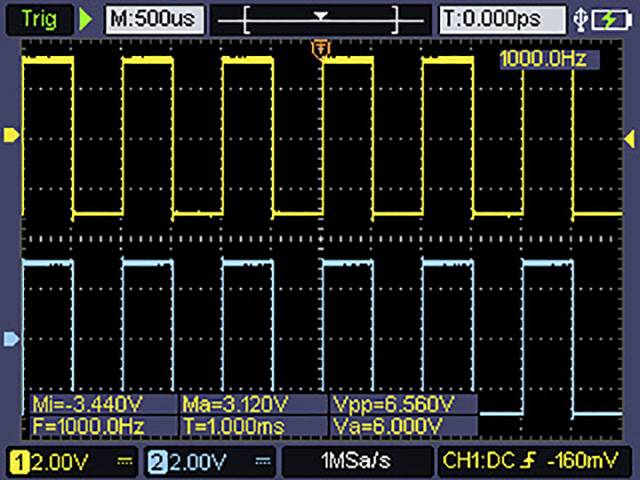

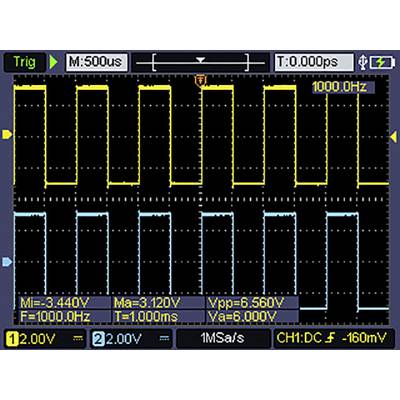

'Schermo dell'oscilloscopio con due forme d'onda. Onda superiore: 1000,0 Hz, forma d'onda inferiore. Parametri: Vpp=6,560 V, T=1,000 ms.'

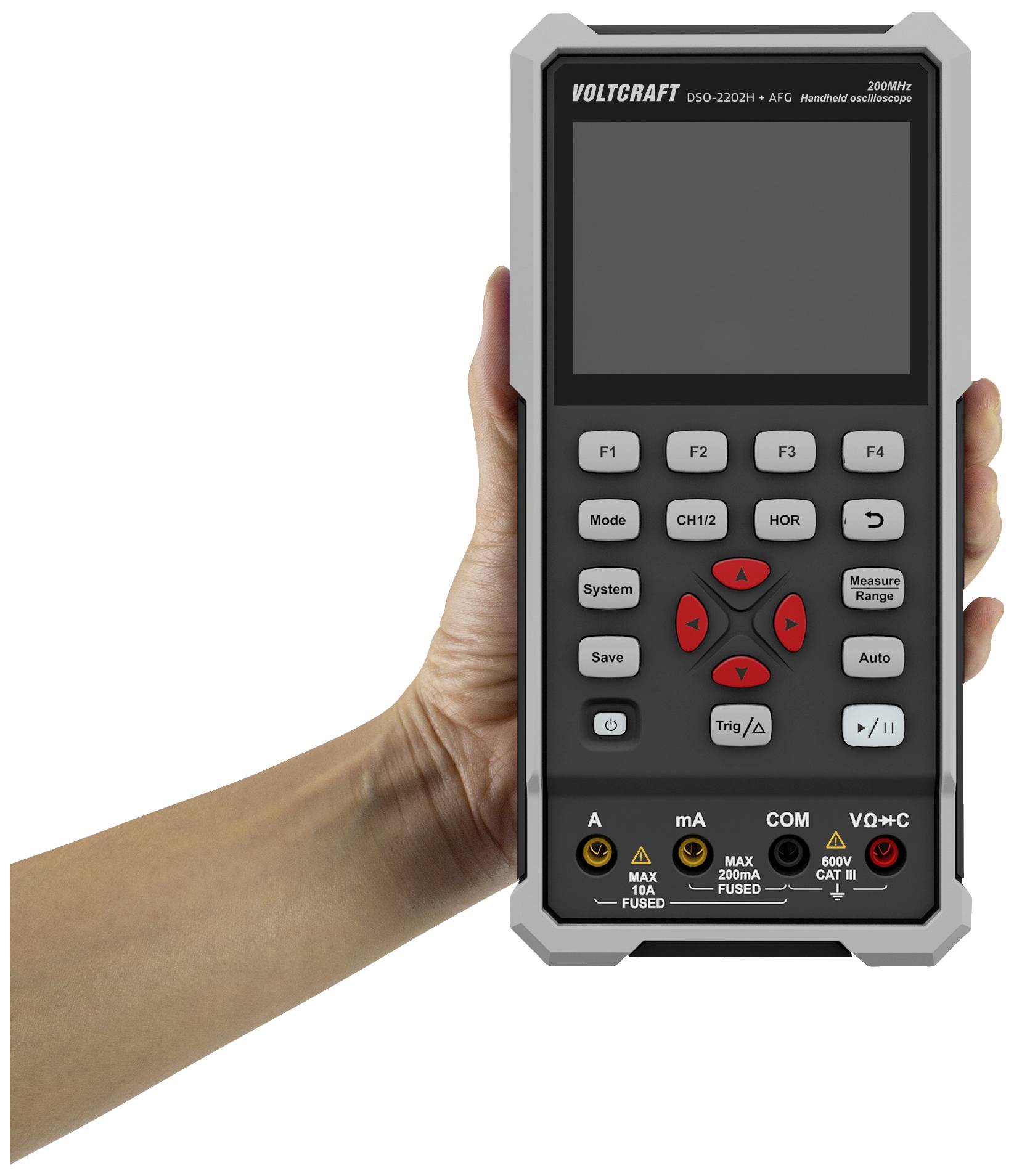

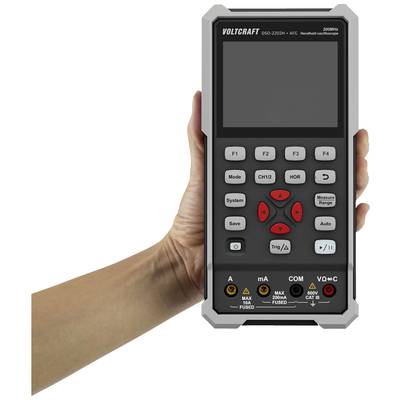

Una mano tiene in mano uno strumento portatile di misurazione con schermo e tastiera, utilizzato per misurare correnti elettriche.

1/23

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Mer. 29 Lug.

33 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (376,23 € / Pezzo)

376,23 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Oscilloscopio digitale DSO-2202H + AFG 3 in 1

Oscilloscopio, multimetro e generatore di forme d'onda 3 in 1
Display LCD a colori da 8,89 cm (3,5") (320 x 240 pixel)
Interfaccia USB tipo C ®

Dati tecnici

Max. 10.000 wfms / s

Tipo prodotto: Oscilloscopio portatile

Ampiezza di banda: 200 MHz

Frequenza di campionamento/canale: 1 Gsa/s

Display: LCD a colori

Risoluzione: 8 Bit

Dimensione monitor: 8.89 cm

Caratteristiche: Portatile

Base temporale: 2 ns/div - 1000 s/div

Numero max. Ingressi analogici: 2

: di fabbrica senza certificato

Categoria di misura: CAT II 400 V

Deflessione verticale: 10 mV / div - 10 V / div

Impedenza di ingresso: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Accoppiamento di ingresso: CC, CA, messa a terra

Tensione d'ingresso: 400 V (CC + CA, picco, impedenza d'ingresso 1MΩ)

Tensione di alimentazione: USB-C® (est.), 2x 18650 (int.)

Dim.: (L x L x A) 198 x 38 x 96 mm

Peso: 0.6 kg

Larghezza: 38 mm

Altezza: 96 mm

Lunghezza: 198 mm

Interfacce: Dispositivo USB

Profondità di memoria/canale: 8 kpts

Tipo: DSO-2202H + AFG

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 2687724 VOLTCRAFT DSO-2202H + AFG Oscilloscopio portatile 200 MHz 2 canali 1 Gsa/s 8 kpts 8 Bit Portatile 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2687724 VOLTCRAFT DSO-2202H + AFG Oscilloscopio portatile 200 MHz 2 canali 1 Gsa/s 8 kpts 8 Bit Portatile 1 pz.

Condizioni di garanzia

Condizioni di garanzia 2687724 VOLTCRAFT DSO-2202H + AFG Oscilloscopio portatile 200 MHz 2 canali 1 Gsa/s 8 kpts 8 Bit Portatile 1 pz.

Download

Download 2687724 VOLTCRAFT DSO-2202H + AFG Oscilloscopio portatile 200 MHz 2 canali 1 Gsa/s 8 kpts 8 Bit Portatile 1 pz.

Descrizione

L'oscilloscopio digitale VOLTCRAFT DSO-2202H + AFG 3 in 1 entusiasma con una larghezza di banda di 200 MHz, 2 canali e un display LCD a colori da 8,89 cm. La velocità di campionamento massima è di 1 GS/s, la capacità di registrazione di 8 K. l'oscilloscopio digitale VOLTCRAFT funziona con una risoluzione verticale di 8 bit. La porta USB è utilizzata anche per la memorizzazione dei dati.
