VOLTCRAFT DSO-6204F Oscilloscopio digitale 200 MHz 4 canali 1 Gsa/s 10 Mpts 8 Bit Memoria digitale (DSO), Generatore di
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
1343,44 €
3
2% = 32,78 €
1310,66 €
5
3% = 45,81 €
1297,63 €
10
4% = 54,54 €
1288,90 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (1343,44 € / Pezzo)
1343,44 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli

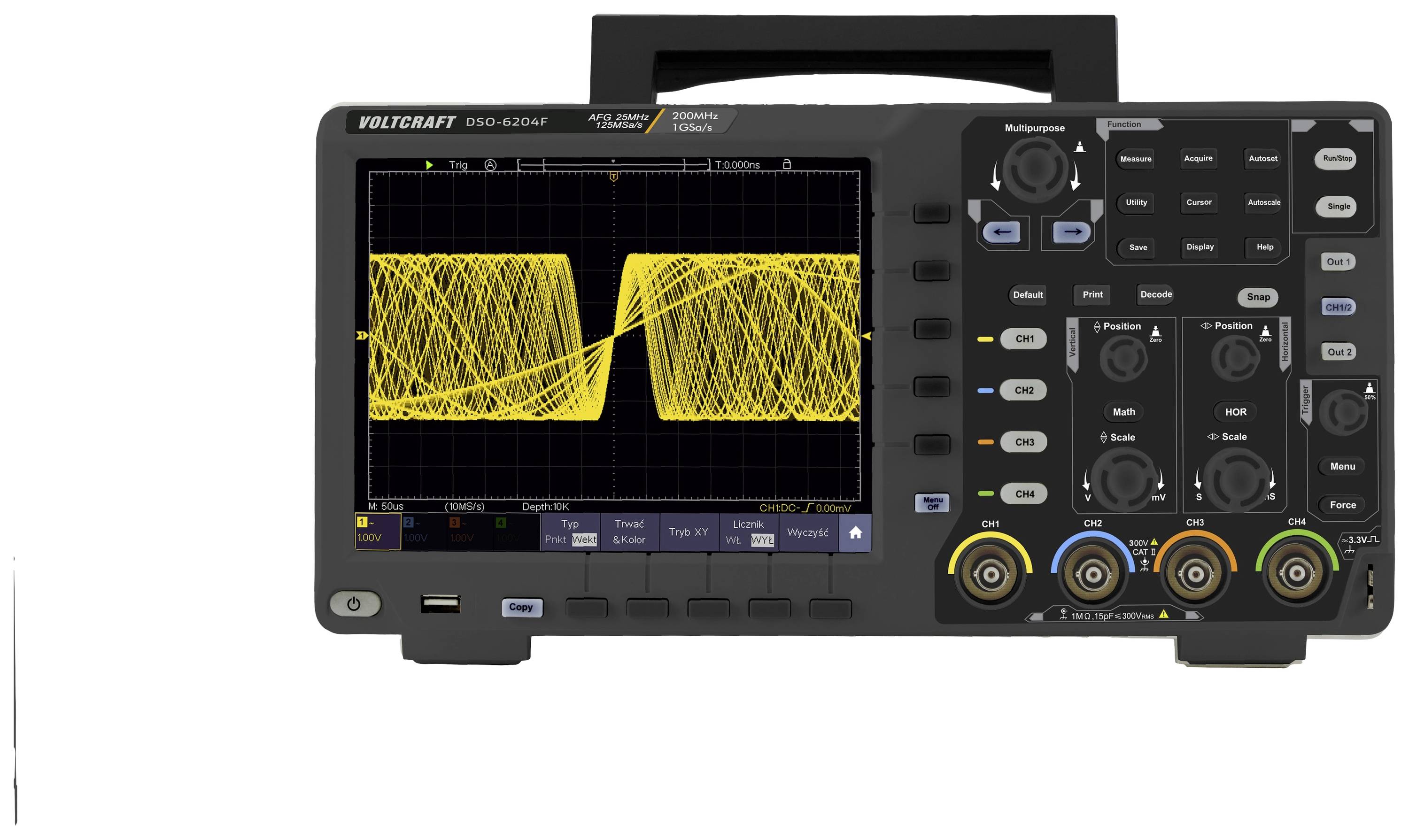

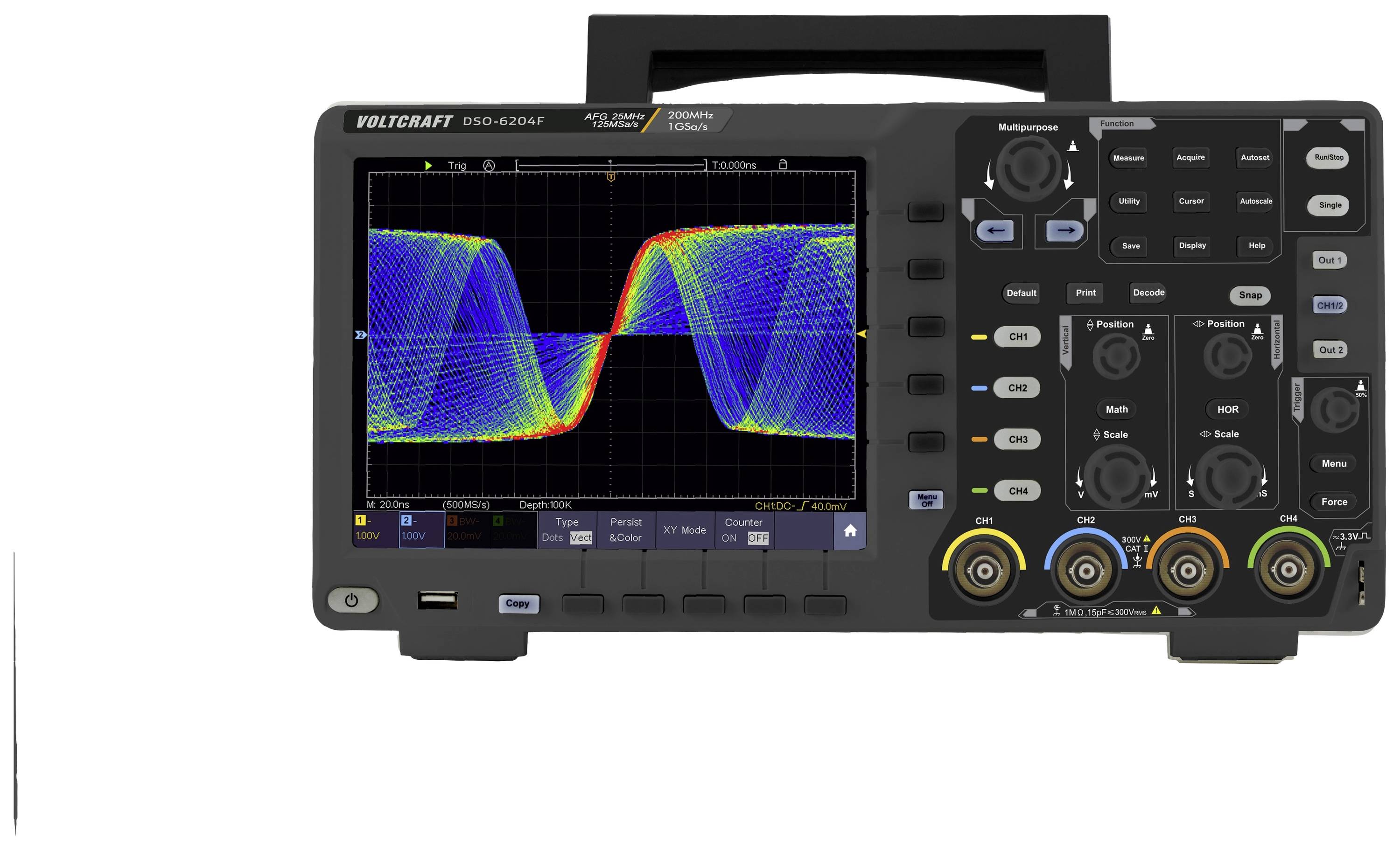

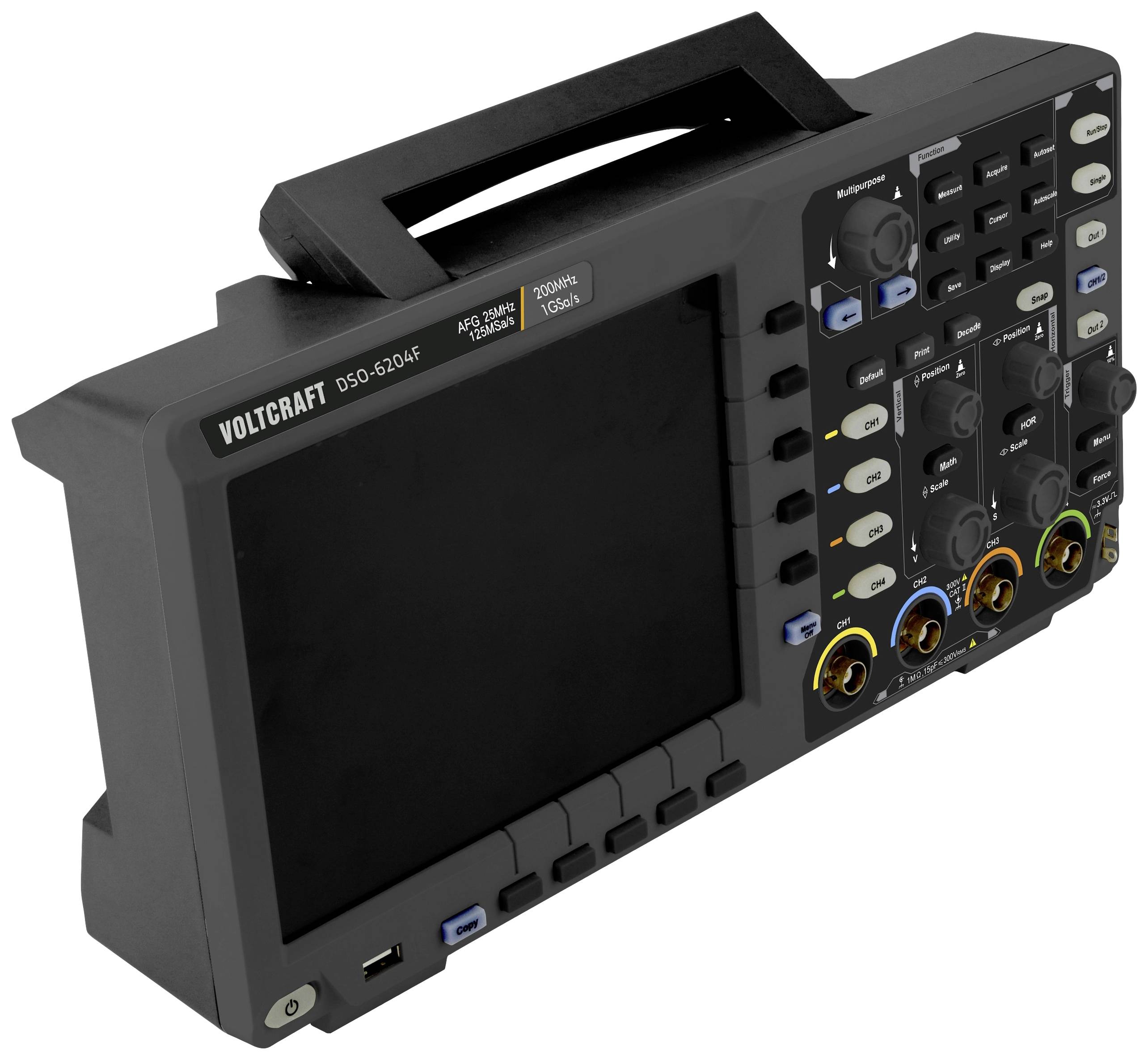

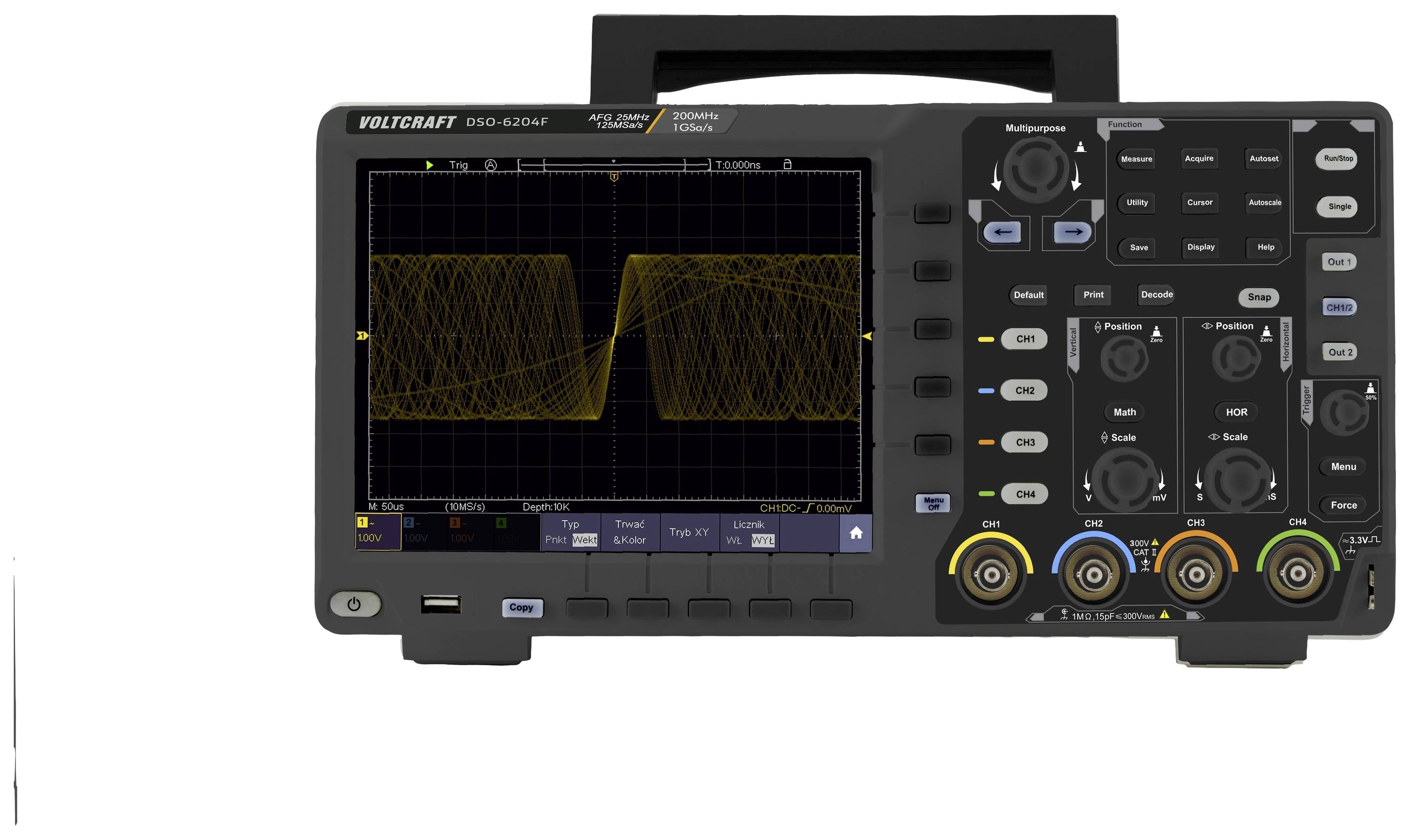

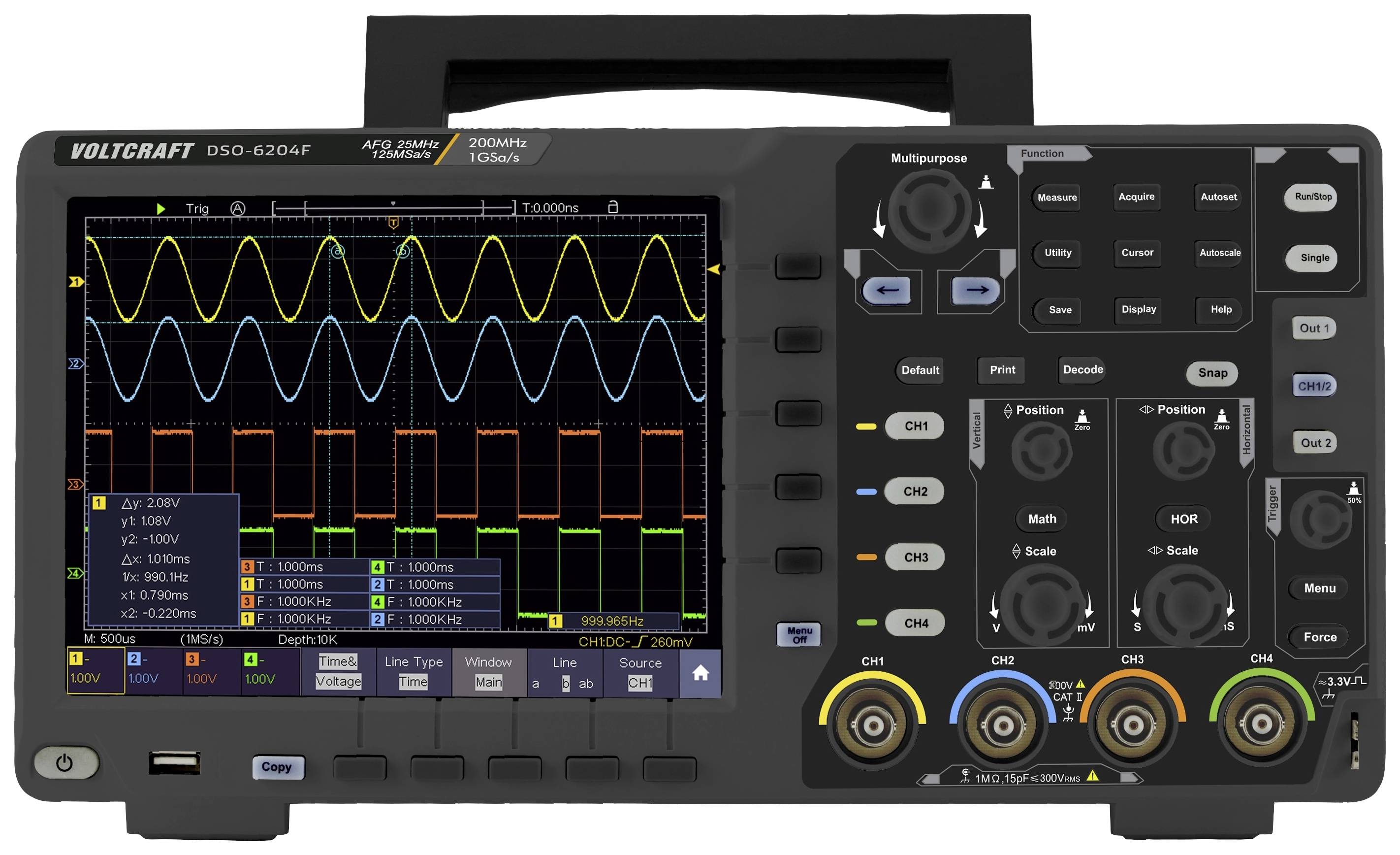

Oscilloscopio digitale DSO-6204F
- 200 MHz larghezza di banda
- Schermo multi-touch di 20,32 cm, 800 x 600 pixel (zoom come sullo smartphone)
- Modalità temperatura del colore
- Generatore di funzioni DDS arbitrario 25 MHz
Dati tecnici
- Funzioni matematiche: (+ - * /), FFT, integrali, definiti dall'utente
- Refreshrate: 45.000 wfms/s
- Tempo di salita < 1,75 ns
- Funzione di decodifica BUS per SPI, I²C, RS232, CAN
- Slot per batteria opzionale
- Generatore di funzioni: 25 MHz, 125 MSa/s, 14 bit risoluzione verticale
- Forme d'onda: sinusoidale, rettangolare, rampa, impulso
- Funzioni arbitrarie: esponenziale, sin(x)/x, scala, rumore
- Tipo prodotto
Oscilloscopio digitale
- Ampiezza di banda
200 MHz
- Frequenza di campionamento/canale
1 Gsa/s
- Risoluzione
8 Bit
- Dimensione monitor
20,32 cm (8") cm
- Caratteristiche
Memoria digitale (DSO)
Generatore di funzioni
- Base temporale
2 ns/div - 1000 s/div
- Numero max. Ingressi analogici
4
di fabbrica senza certificato
- Categoria di misura
CAT II
- Deflessione verticale
1 mV/div - 10 V/div
- Impedenza di ingresso
1 MΩ
- Accoppiamento di ingresso
DC / AC / GND
- Tensione d'ingresso
1 MΩ< = 400 Vrms
- Tensione di alimentazione
100-240 V/AC, 50/60 Hz, CAT II
- Dim.
(L x L x A) 90 x 340 x 178 mm
- Peso
2674 g
- Display
LCD / 800 x 600 Pixel
- Larghezza
340 mm
- Altezza
178 mm
- Lunghezza
90 mm
- Interfacce
USB
- Profondità di memoria/canale
10 Mpts
- Tipo
DSO-6204F
Documenti & Download
Scheda tecnica
Scheda tecnica 1673266 VOLTCRAFT DSO-6204F Oscilloscopio digitale 200 MHz 4 canali 1 Gsa/s 10 Mpts 8 Bit Memoria digitale (DSO), Generatore di
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1673266 VOLTCRAFT DSO-6204F Oscilloscopio digitale 200 MHz 4 canali 1 Gsa/s 10 Mpts 8 Bit Memoria digitale (DSO), Generatore di
Dichiarazione di conformità
Dichiarazione di conformità 1673266 VOLTCRAFT DSO-6204F Oscilloscopio digitale 200 MHz 4 canali 1 Gsa/s 10 Mpts 8 Bit Memoria digitale (DSO), Generatore di
Condizioni di garanzia
Condizioni di garanzia 1673266 VOLTCRAFT DSO-6204F Oscilloscopio digitale 200 MHz 4 canali 1 Gsa/s 10 Mpts 8 Bit Memoria digitale (DSO), Generatore di
Download
Download 1673266 VOLTCRAFT DSO-6204F Oscilloscopio digitale 200 MHz 4 canali 1 Gsa/s 10 Mpts 8 Bit Memoria digitale (DSO), Generatore di
Descrizione

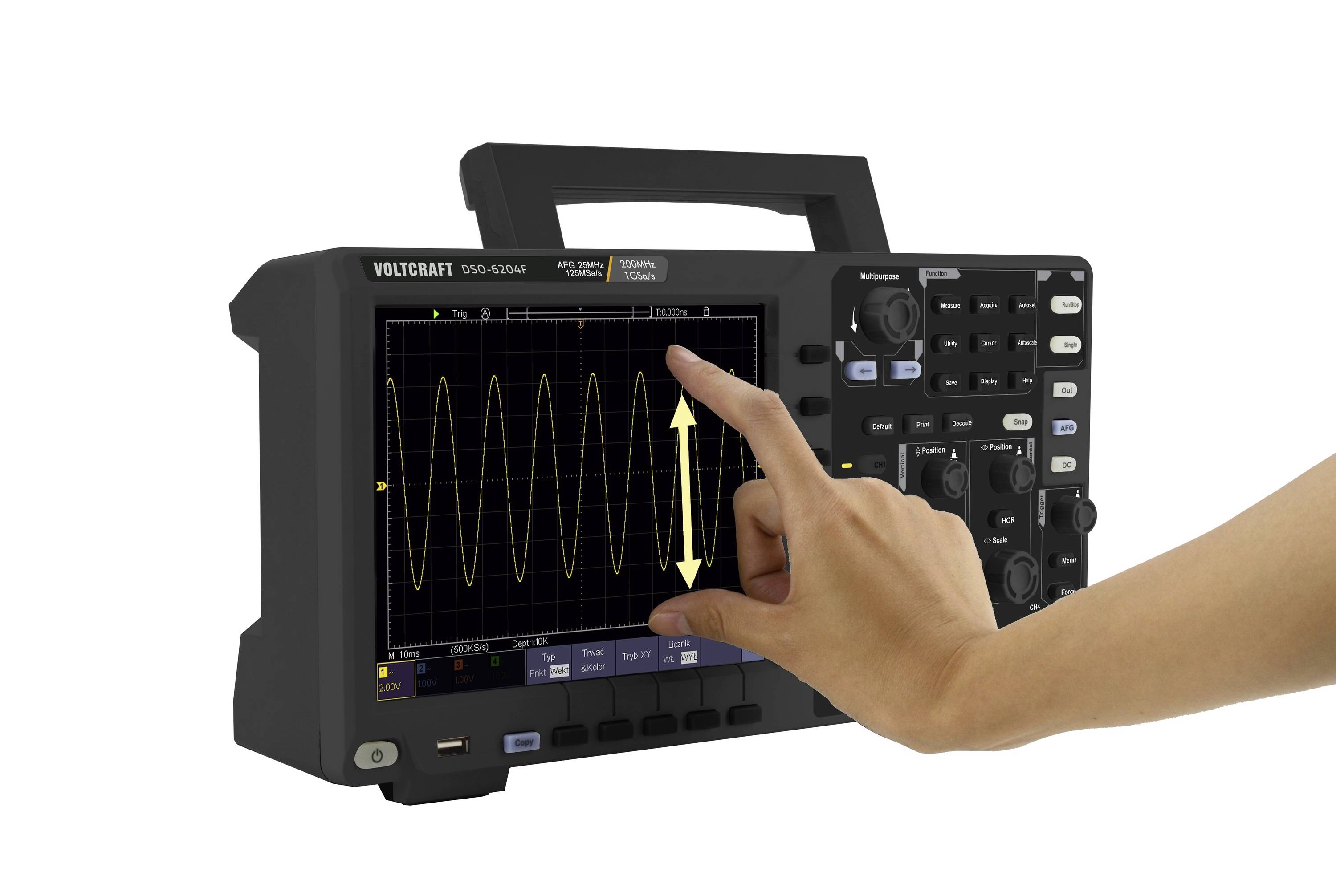

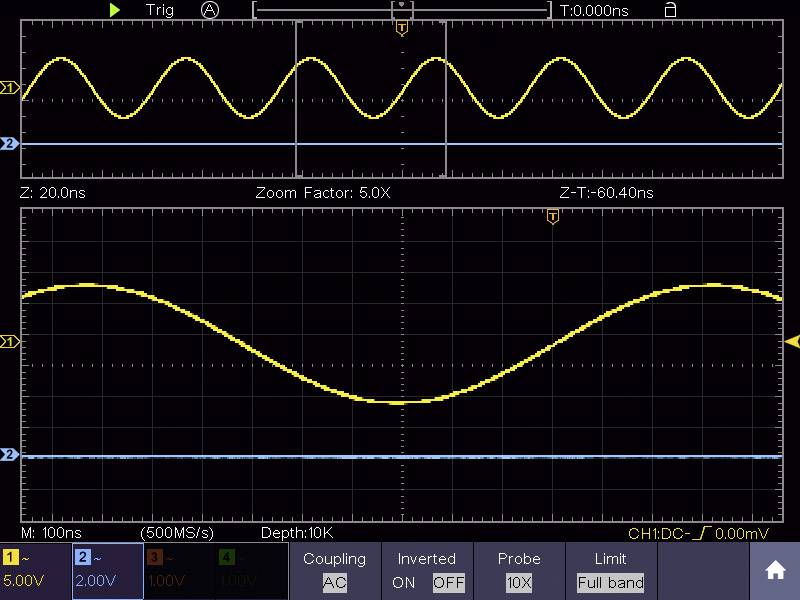

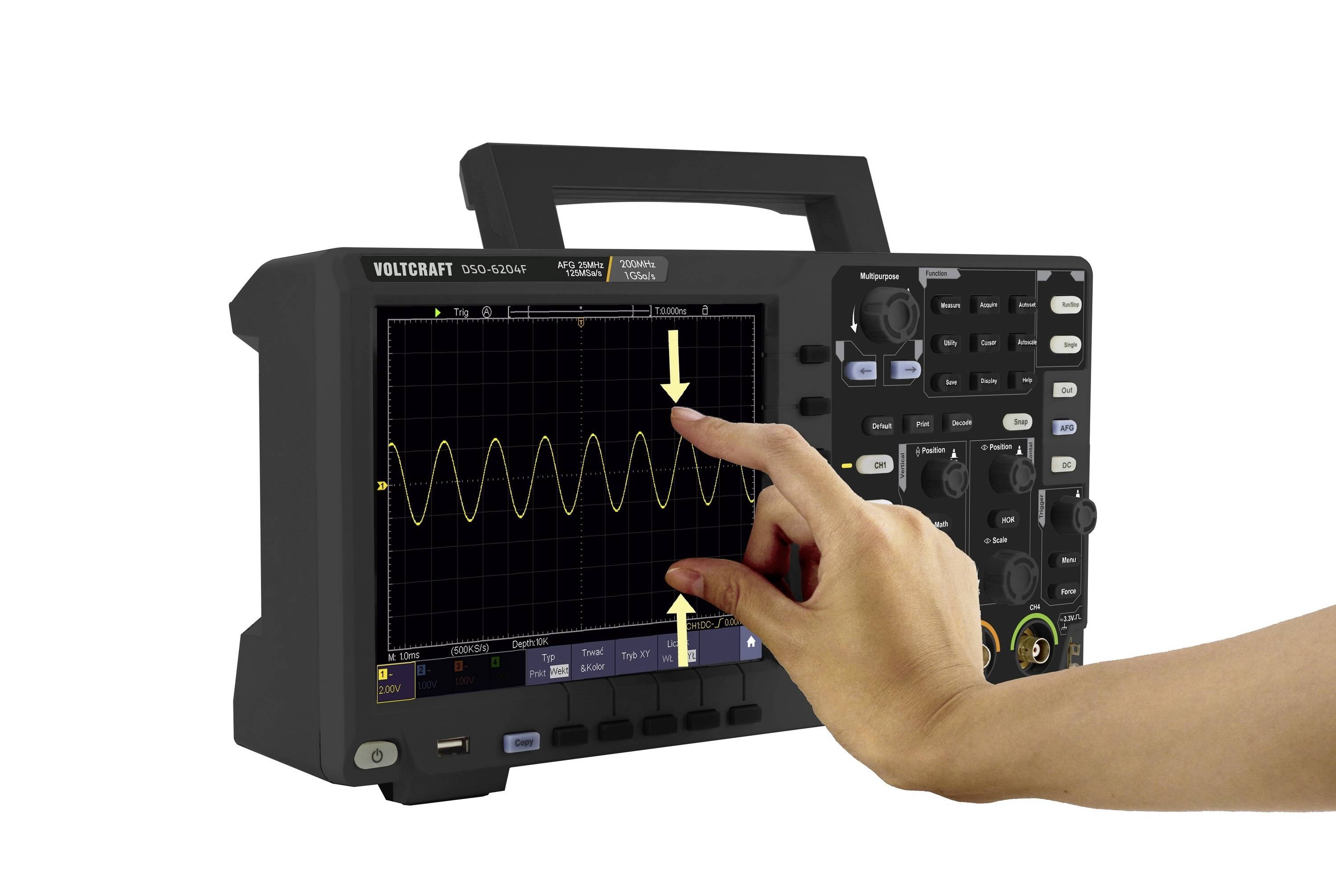

L'oscilloscopio a memoria digitale è ideale per misurazioni in laboratorio, nei reparti di sviluppo o anche per compiti di assistenza. Le impostazioni possono essere eseguite come di consueto con i pulsanti di comando o direttamente sullo schermo. Lo spostamento e lo zoom sono intuitivi come sullo smartphone o tablet.

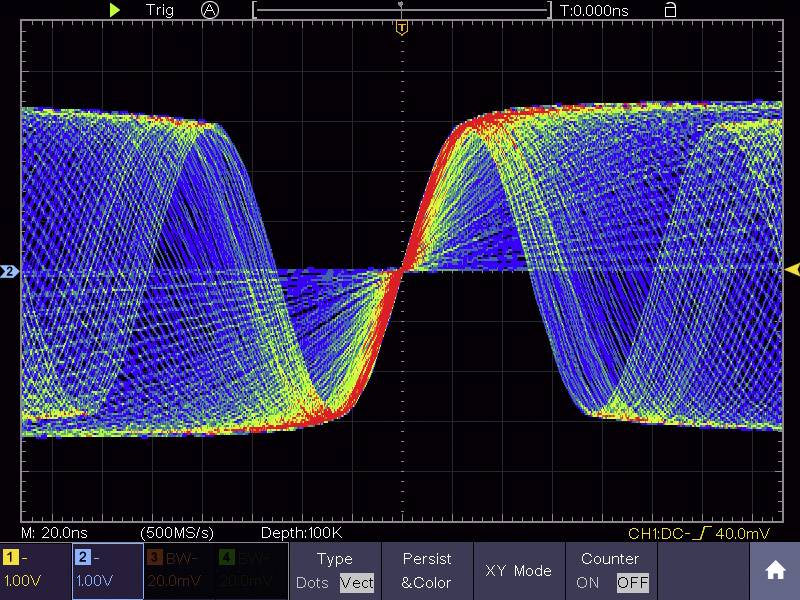

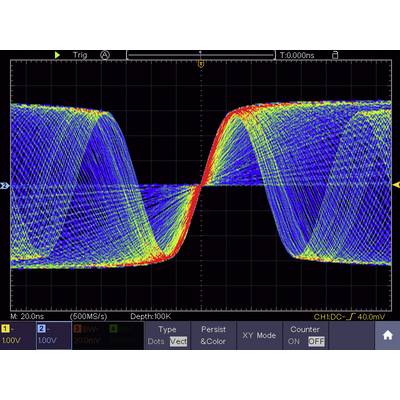

Visualizzazione temperatura del colore
Con frequenze variabili, le forme d'onda ricorrenti sono visualizzate in colori arcobaleno in base alla loro frequenza.
Decodifica bus
I segnali SPI, I²C, RS232 e CAN bus possono essere decodificati. I valori decodificati possono essere visualizzati in formato binario, decimale, esadecimale, esagonale o ASCII e aggiornati in tabelle eventi. I valori dei segnali CAN bus decodificati vengono visualizzati a colori. In questo modo è più facile distinguere tra dati, codice della lunghezza dei dati e informazioni sulla cornice. Le somme di controllo CAN bus cambiano colore anche se si verifica un errore.

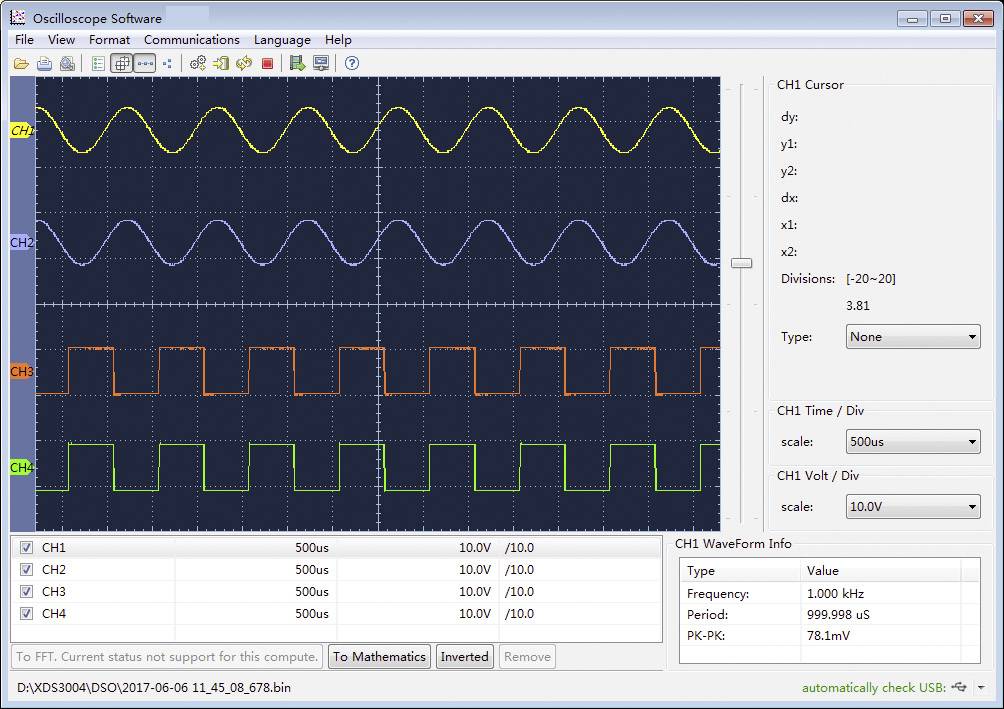

Documentazione ed elaborazione di dati
Tutti i risultati di misura e i contenuti dello schermo possono essere trasferiti al PC via USB o in rete e memorizzati a scopo di documentazione. Quando si salva su un supporto USB, il nome del file può essere comodamente inserito con il display touch.
Generatore di funzioni con comando touch
Il generatore di funzione a canale singolo di 25 MHz è da controllare tramite il pannello touch o i pulsanti convenzionali. Le forme d'onda di seno, rettangolo, rampa e impulso possono essere richiamati. Altre 46 forme d'onda arbitrarie tra cui esponenziale, funzione sinusoidale, scale e rumore sono predefiniti. I propri moduli arbitrari possono essere salvati.
Funzione di clonazione
Le forme d'onda all'ingresso dell'oscilloscopio possono essere clonate nel generatore di funzioni. La selezione della sezione da clonare avviene comodamente tramite il touch screen.

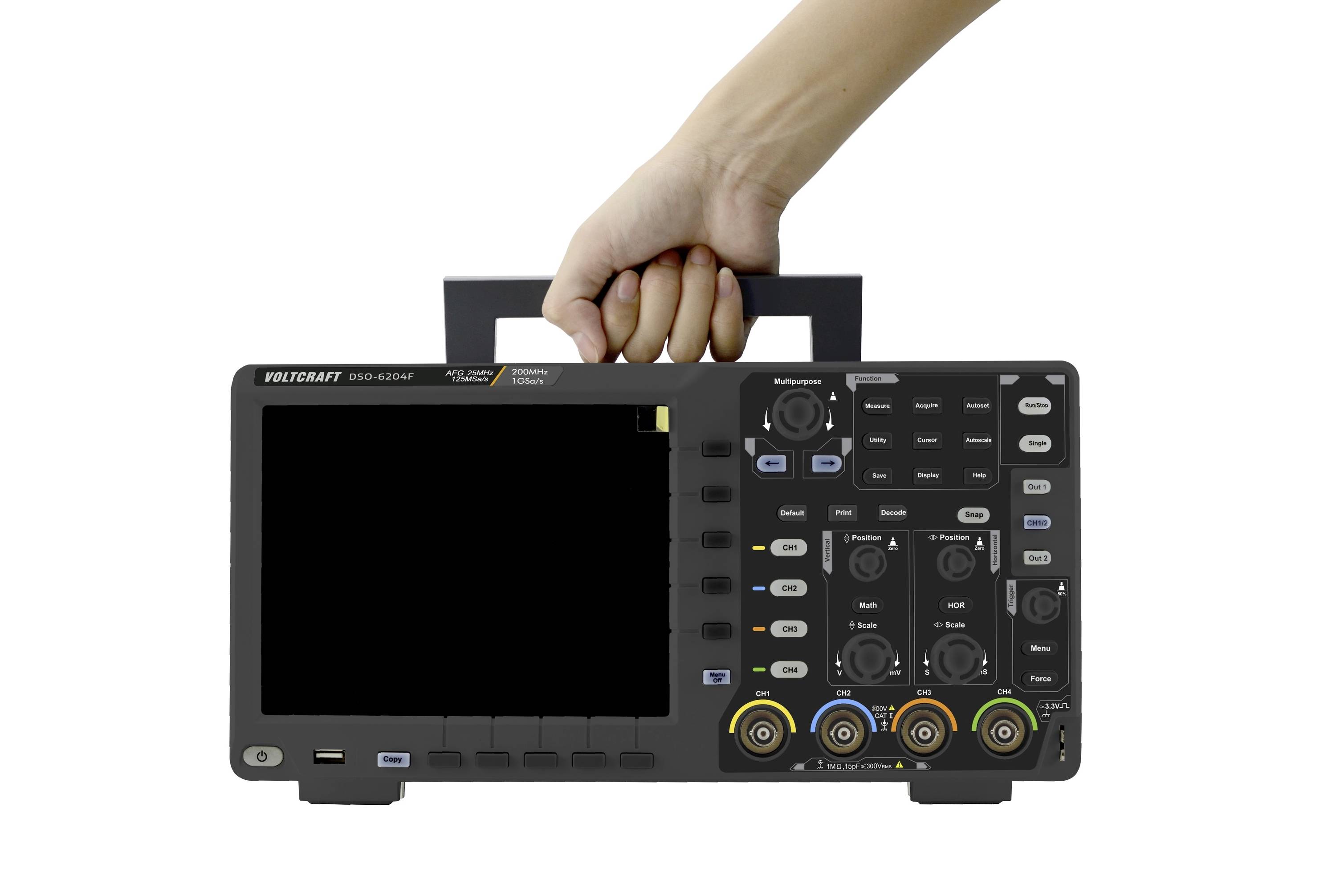

Predisposto per l'alimentazione a batteria
Con la batteria ricaricabile agli ioni di litio opzionale si amplia il campo di utilizzo. L'oscilloscopio con batteria ricaricabile opzionale può essere azionato in modo intuitivo anche in movimento e consente 3 ore di utilizzo continuo senza ulteriore alimentazione elettrica. Il funzionamento a batteria è inoltre molto utile in laboratorio per staccarsi dal potenziale della rete elettrica.
Visualizzazione temperatura del colore
Con frequenze variabili, le forme d'onda ricorrenti sono visualizzate in colori arcobaleno in base alla loro frequenza.
Decodifica bus
I segnali SPI, I²C, RS232 e CAN bus possono essere decodificati. I valori decodificati possono essere visualizzati in formato binario, decimale, esadecimale, esagonale o ASCII e aggiornati in tabelle eventi. I valori dei segnali CAN bus decodificati vengono visualizzati a colori. In questo modo è più facile distinguere tra dati, codice della lunghezza dei dati e informazioni sulla cornice. Le somme di controllo CAN bus cambiano colore anche se si verifica un errore.
Documentazione ed elaborazione di dati
Tutti i risultati di misura e i contenuti dello schermo possono essere trasferiti al PC via USB o in rete e memorizzati a scopo di documentazione. Quando si salva su un supporto USB, il nome del file può essere comodamente inserito con il display touch.
Generatore di funzioni con comando touch
Il generatore di funzione a canale singolo di 25 MHz è da controllare tramite il pannello touch o i pulsanti convenzionali. Le forme d'onda di seno, rettangolo, rampa e impulso possono essere richiamati. Altre 46 forme d'onda arbitrarie tra cui esponenziale, funzione sinusoidale, scale e rumore sono predefiniti. I propri moduli arbitrari possono essere salvati.
Funzione di clonazione
Le forme d'onda all'ingresso dell'oscilloscopio possono essere clonate nel generatore di funzioni. La selezione della sezione da clonare avviene comodamente tramite il touch screen.
Predisposto per l'alimentazione a batteria
Con la batteria ricaricabile agli ioni di litio opzionale si amplia il campo di utilizzo. L'oscilloscopio con batteria ricaricabile opzionale può essere azionato in modo intuitivo anche in movimento e consente 3 ore di utilizzo continuo senza ulteriore alimentazione elettrica. Il funzionamento a batteria è inoltre molto utile in laboratorio per staccarsi dal potenziale della rete elettrica.
Versione
- Uscita USB compatibile con Pict-bridge
- Generatore di funzioni arbitrarie DDS

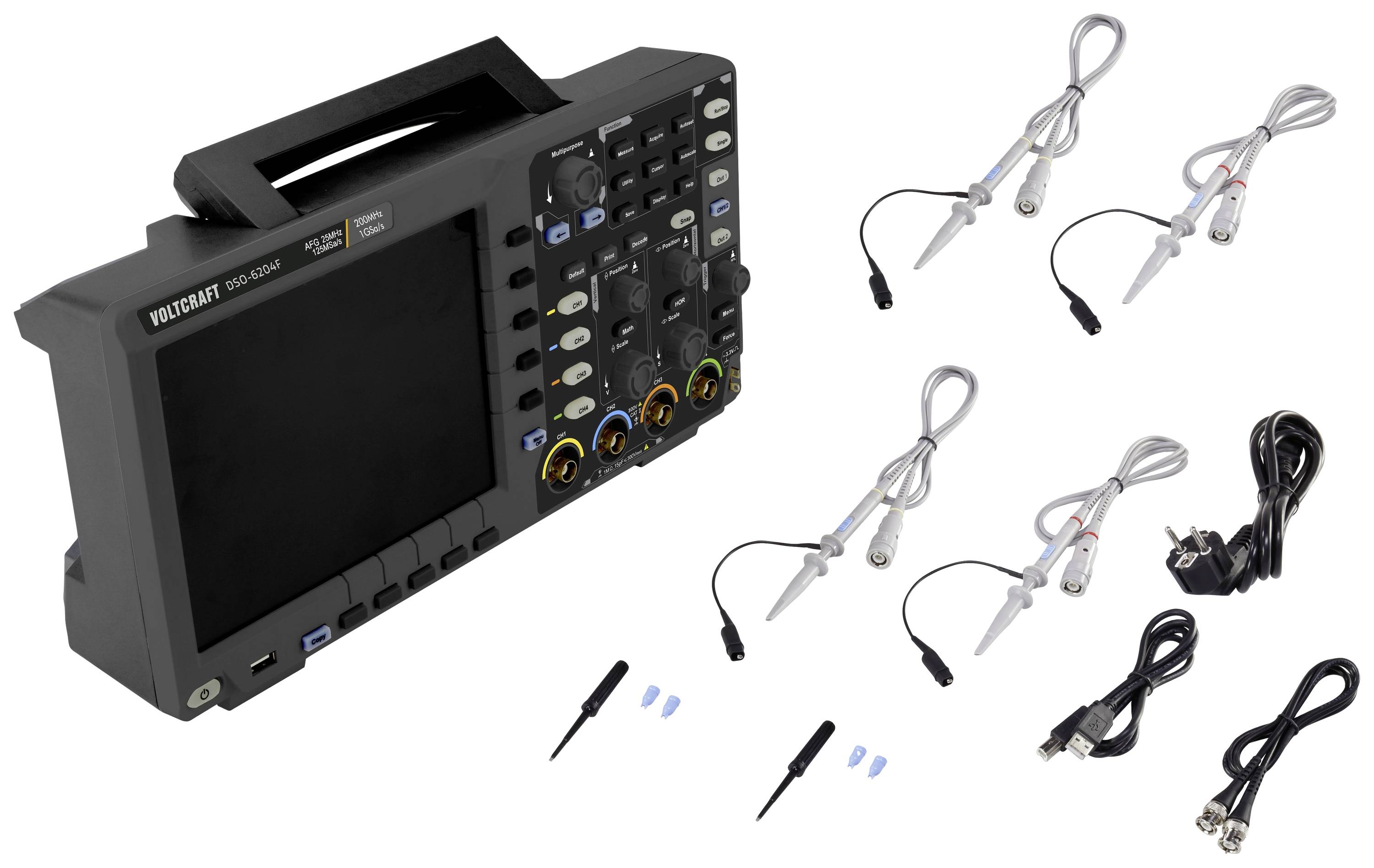

Contenuto della fornitura
- Oscilloscopio a memoria digitale
- 4 sonde
- Regolazione sonda
- Alimentatore
- Cavo USB
- Cavo BNC da 1m
- CD del software con manuale completo in inglese
- Istruzioni brevi
