Name: Siemens Relè a semiconduttore 3RF22551AC45 55 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.
Brand: Siemens
SKU: 1430826
Availability: BackOrder

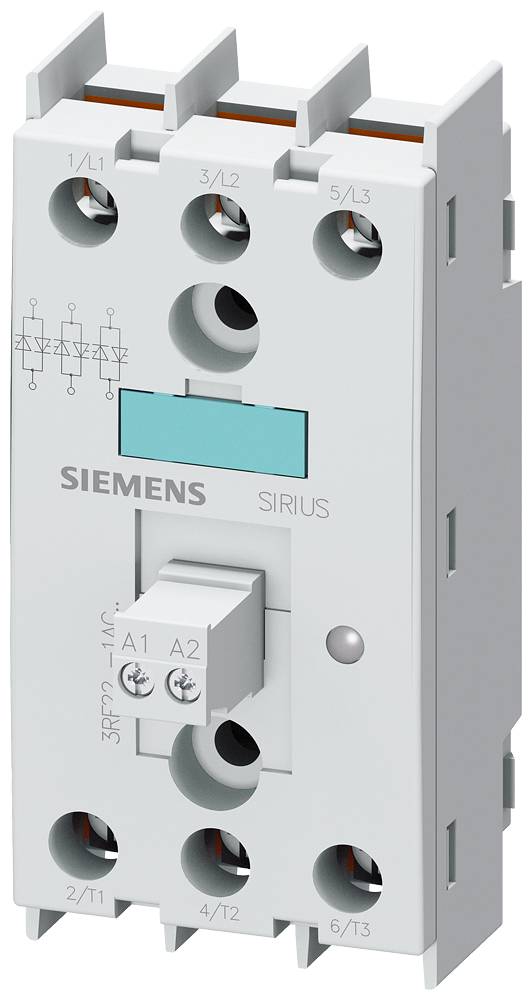

Un contattore tripolare Siemens, tipo SIRIUS, per applicazioni di controllo. Mostra la configurazione elettrica e i relativi morsetti.

Un quadro elettrico aperto con diversi componenti elettrici, cavi e fusibili che provvedono al controllo e alla distribuzione dell'energia elettrica.

Diagramma di un raddrizzatore trifase con tre coppie di diodi collegati in parallelo. Ingressi sono L1, L2, L3; uscite A1+, A2-.

Disegno tecnico di un dispositivo Siemens SIRIUS con misure. Mostra le posizioni dei fori e dei punti di connessione.

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè a semiconduttore

Tensione di comando (min.)

4 V/DC

Tensione di comando (max.)

30 V/DC

Tensione di commutazione max

600 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 3 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (219,99 € / Pezzo)

219,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

3 relè a semiconduttore monofase 3RF22

Controllato a 3 fasi
Testo tradotto automaticamente a macchina.

Dati tecnici

Relè a stato solido, trifase 3RF2 55 A / 40 °C 48-600 V / DC 4-30 V controllo trifase Collegamento a vite Tensione di blocco 1200 V

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè a semiconduttore

Tipo: 3RF2255-1AC45

Tipo di commutazione: Commutazione zero crossing

Collegamento: Morsetto a vite

Tensione di comando (min.): 4 V/DC

Tensione di comando (max.): 30 V/DC

Range tensione di controllo: 4 - 30 V/DC

Corrente di comando (max.): 30 mA

Picco di corrente (max.): 600 A

Tensione di commutazione (min.): 48 V/AC

Tensione di commutazione max: 600 V/AC

Corrente di carico max: 55 A

Uscita alimentazione (min): 48 V/DC

Tensione di uscita (max.): 600 V/DC

Corrente di uscita max.: 55 A

Tipo contatto: 3 NA

Min. temperatura: -25 °C

Temperatura max.: +60 °C

: IP20

Larghezza: 45 mm

Altezza: 95 mm

Profondità: 47 mm

Peso: 145 g

Compatibile RoHS: Sì

Corrente continua (max.): 55 A

Contenuto: 1 pz.

: 3

: TRUE

: 4-30 V

: 55 A

: DC

: 50 A

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1430826 Siemens Relè a semiconduttore 3RF22551AC45 55 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1430826 Siemens Relè a semiconduttore 3RF22551AC45 55 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Descrizione

Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled screw terminal Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.

Testo tradotto automaticamente
