Acquista Telegärtner 100023369 100023369 Connettore BNC Presa orizzontale 50 Ω 1 pz. da Conrad

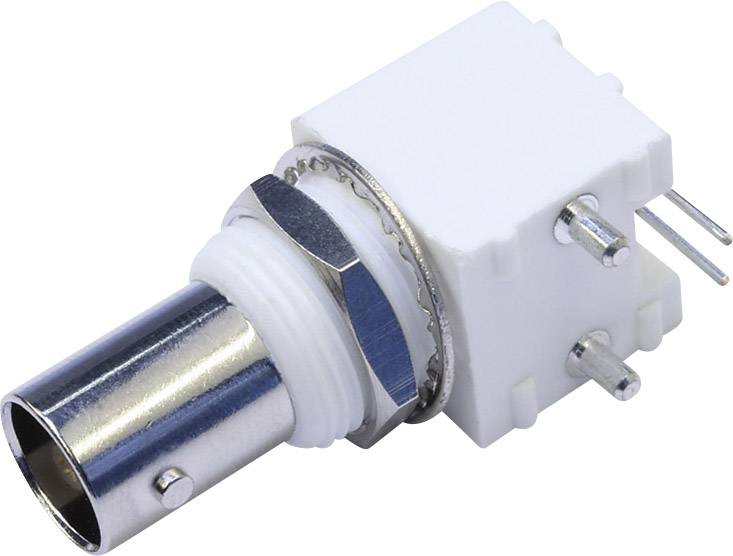

Boccola coassiale bianca e argento con alloggiamento rettangolare e piedini di contatto in metallo, tipico tipo di connessione elettrica.

Immagine simile

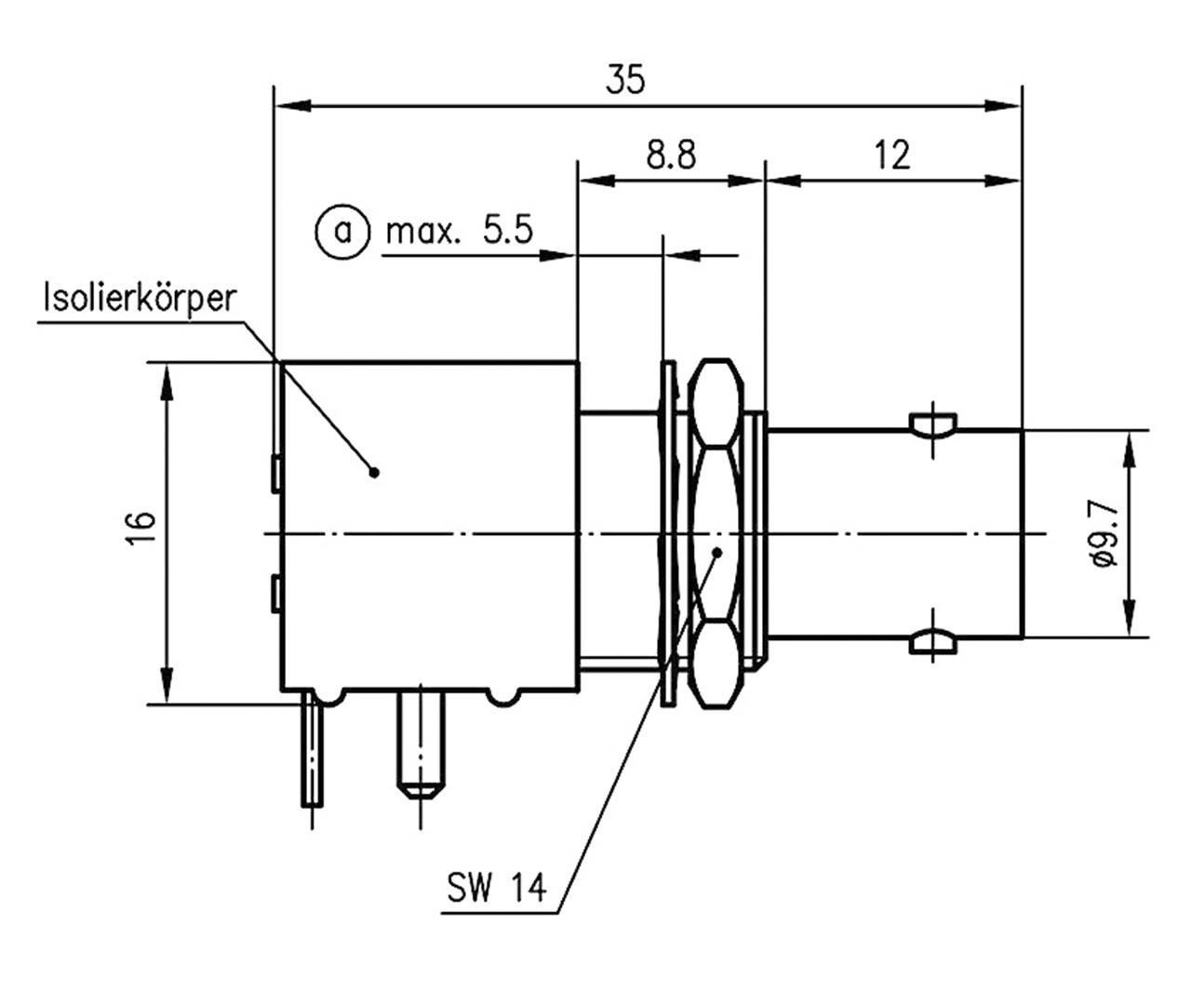

Disegno tecnico di un componente elettrico con dimensioni: lunghezza 35 mm, diametro 9,7 mm. Dettagli: corpo isolante, chiave SW 14.

1/2

Immagine simile

Tipo prodotto

Connettore BNC

Struttura

Presa orizzontale

Impedenza

50 Ω

Collegamento

Pin a saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

62 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (9,01 € / Pezzo)

9,01 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Connettore BNC

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Dati tecnici

Tipo prodotto: Connettore BNC

Struttura: Presa orizzontale

Impedenza: 50 Ω

Collegamento: Pin a saldare

Contenuto: 1 pz.

Ø foratura installazione: 11.8 mm

Frequenza (Max.): 4 GHz

Spessore pannello: 5.5 mm

Materiale: Ottone nichelato

Codice articolo produttore: 100023369

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023369

Tipo di chiusura: Baionetta

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1366136 Telegärtner 100023369 100023369 Connettore BNC Presa orizzontale 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366136 Telegärtner 100023369 100023369 Connettore BNC Presa orizzontale 50 Ω 1 pz.

Descrizione

La serie BNC comprende i connettori coassiali più utilizzati di frequente, impiegati fino a una frequenza di 4 GHz. Dispongono di un bloccaggio a baionetta e sono offerti nelle versioni con impedenza d'onda a 50 Ω e 75 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie BNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie BNC sono utilizzati nella trasmissione di segnali, dati e video.
