Acquista Telegärtner 100023475 100023475 Connettore BNC per HDTV Spina dritta 75 Ω 1 pz. da Conrad

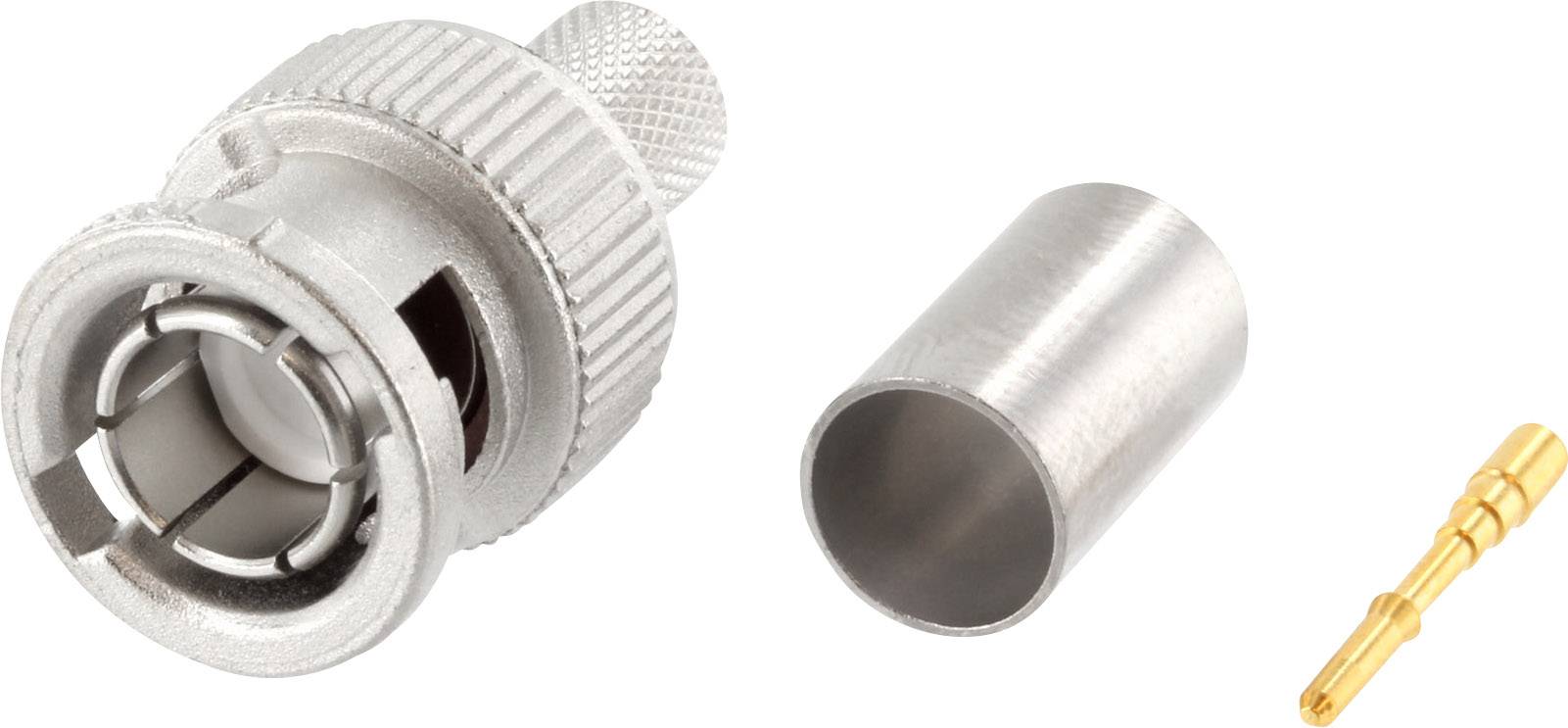

Componenti del connettore BNC: alloggiamento metallico del connettore, boccola e pin di contatto dorato.

Immagine simile

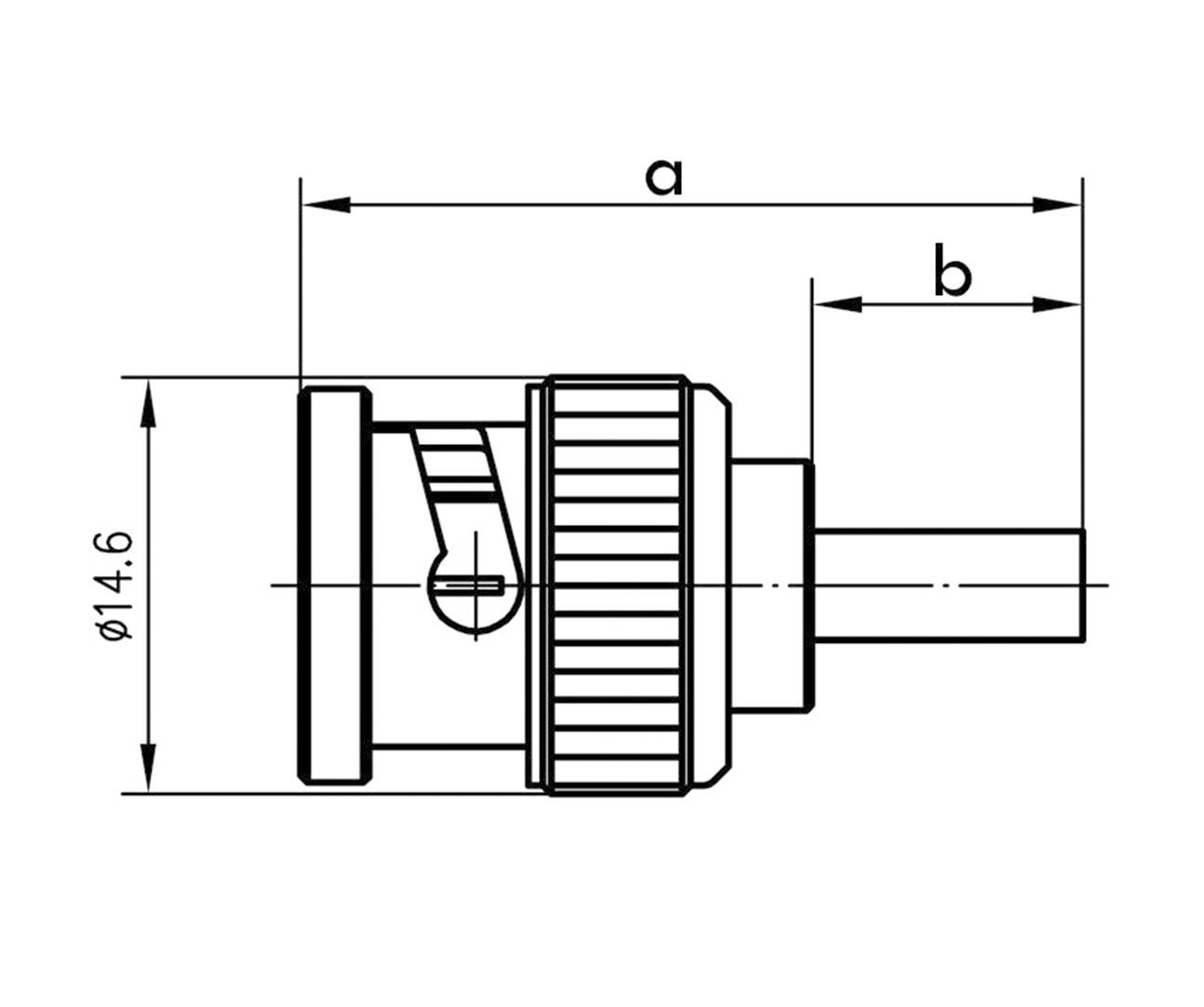

Disegno tecnico di un connettore con indicazioni dimensionali: lunghezza totale 'a', lunghezza parziale 'b' e diametro 'φ14,6'.

1/2

Immagine simile

Gruppo di cavi

Draka 1.0/4.8 AF

Tipo prodotto

Connettore BNC per HDTV

Struttura

Spina dritta

Impedenza

75 Ω

Collegamento

A crimpare

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

24 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (7,37 € / Pezzo)

7,37 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Connettore HDTV-BNC

Servizi e promozioni supplementari

Dati tecnici

Gruppo di cavi: Draka 1.0/4.8 AF

Tipo prodotto: Connettore BNC per HDTV

Struttura: Spina dritta

Impedenza: 75 Ω

Collegamento: A crimpare

Contenuto: 1 pz.

Ø cavo: 6.75 mm

Frequenza (Max.): 4 GHz

Materiale: Ottone nichelato

Codice articolo produttore: 100023475

Materiale d'isolamento: PE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023475

Tipo di chiusura: Baionetta

Documenti & Download

Scheda tecnica

Scheda tecnica 1366277 Telegärtner 100023475 100023475 Connettore BNC per HDTV Spina dritta 75 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366277 Telegärtner 100023475 100023475 Connettore BNC per HDTV Spina dritta 75 Ω 1 pz.

Descrizione

La serie BNC comprende i connettori coassiali più utilizzati di frequente, impiegati fino a una frequenza di 4 GHz. Dispongono di un bloccaggio a baionetta e sono offerti nelle versioni con impedenza d'onda a 50 Ω e 75 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie BNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie BNC sono utilizzati nella trasmissione di segnali, dati e video.
