WAGO 857-809 857-809 Trasmettitore 1 pz.

Disegno tecnico di un profilo, vista laterale e frontale. Dimensioni: 94 mm di larghezza, 96 mm di altezza, 6 mm di profondità.

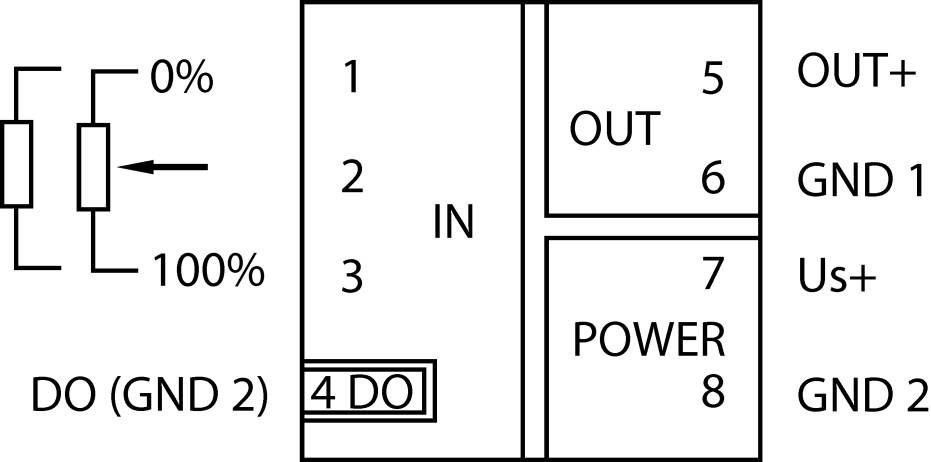

'Diagramma di uno schema elettrico con connessioni: IN, OUT, POWER, DO (GND 2), OUT+, GND 1, Us+, GND 2. A sinistra un simbolo di resistenza dal 0% al 100%.'

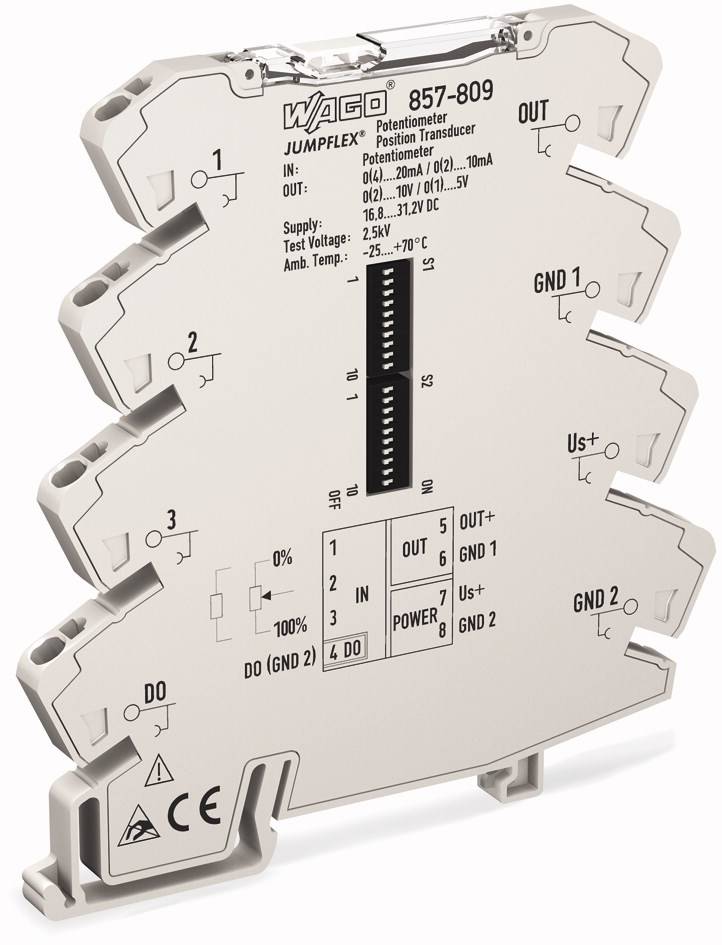

Dispositivo elettronico: Convertitore di posizione potenziometrico di WAGO, modello 857-809. Connessioni, caratteristiche tecniche e simbologia visibili.

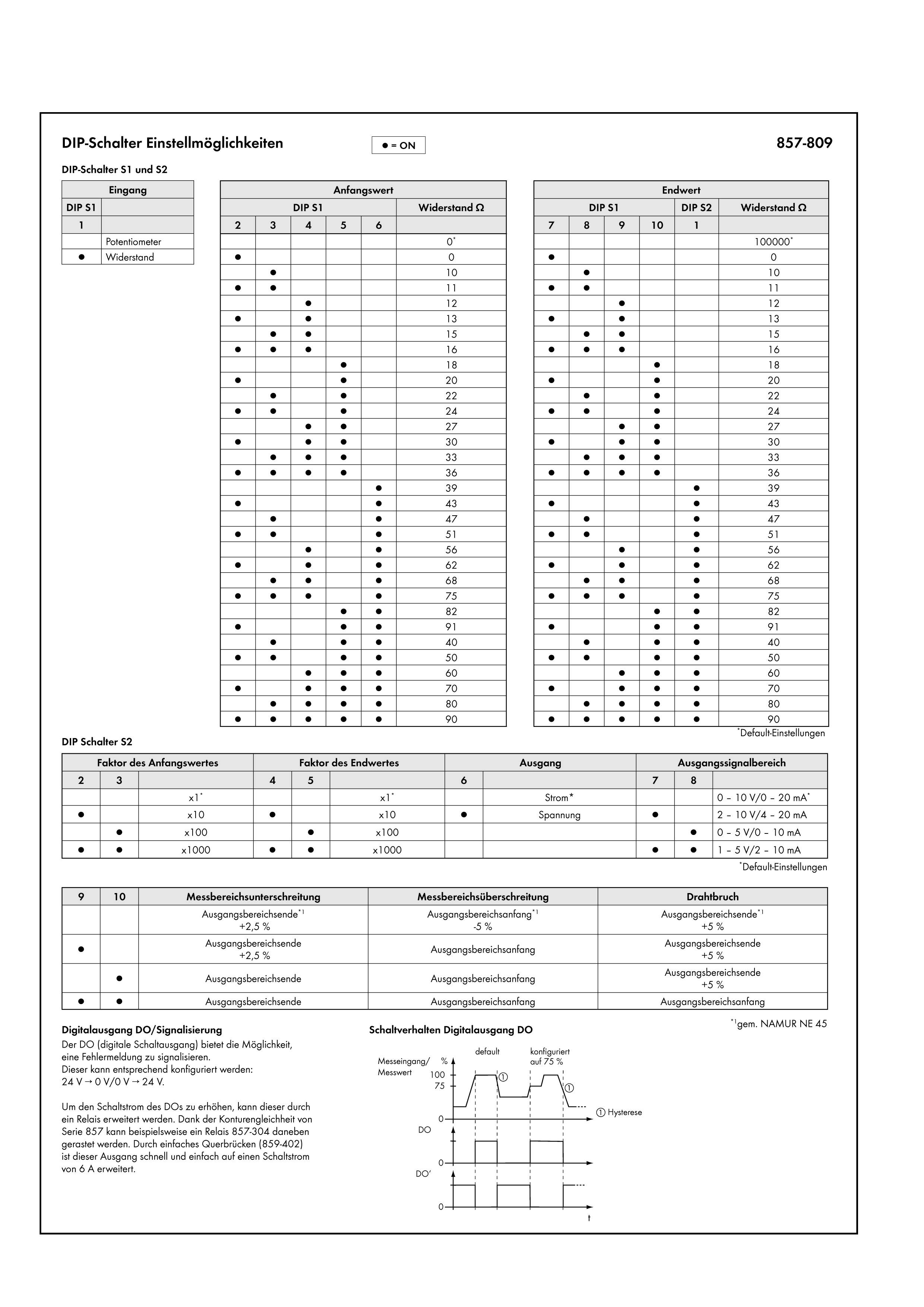

Opzioni di impostazione per interruttori DIP con diverse configurazioni e segnali di uscita. Tabella che mostra le posizioni degli interruttori e i valori.
1/4
Tipo prodotto
Trasmettitore
Tipo
857-809
Dim.
(L x L x A) 96 x 6 x 96 mm
Segnale in uscita
0 V ...5 V. 0 V ...10 V. 1 V ...5 V. 2 V ...10 V
Segnale in uscita
0 mA ...10 mA. 0 mA ...20 mA. 4 mA ...20 mA
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Lun 7 Dic
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (389,00 € / Pezzo)
389,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

Tipo

857-809

Tipo prodotto

Trasmettitore

Dim.

(L x L x A) 96 x 6 x 96 mm

Segnale in uscita

0 V ...5 V. 0 V ...10 V. 1 V ...5 V. 2 V ...10 V

Segnale in uscita

0 mA ...10 mA. 0 mA ...20 mA. 4 mA ...20 mA

Carico

≤ 600 Ω (I) ≥ 2 kΩ (U)

Contenuto

1 pz.

Configurazione

DIP Switch

Larghezza

6 mm

Altezza

96 mm

Lunghezza

96 mm

Assorbimento di corrente

≤ 40 mA

Tensione di alimentazione (num.)

24 V

Tensione di alimentazione

DC 16.8 ...31.2V

Segnale d'ingresso

Potenziometro e resistenze *

Tensione di alimentazione

24 V/DC

Snap mounting support rail

6

96 mm

94 mm

-25-70 °C

Spring clamp connection

IP20

UKCA

Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 640972 WAGO 857-809 857-809 Trasmettitore 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 640972 WAGO 857-809 857-809 Trasmettitore 1 pz.
