Name: WAGO FC EtherCAT ID-Switch Accoppiatore fieldbus per PLC 750-354/000-001 1 pz.
Brand: WAGO
SKU: 1924103
Availability: BackOrder

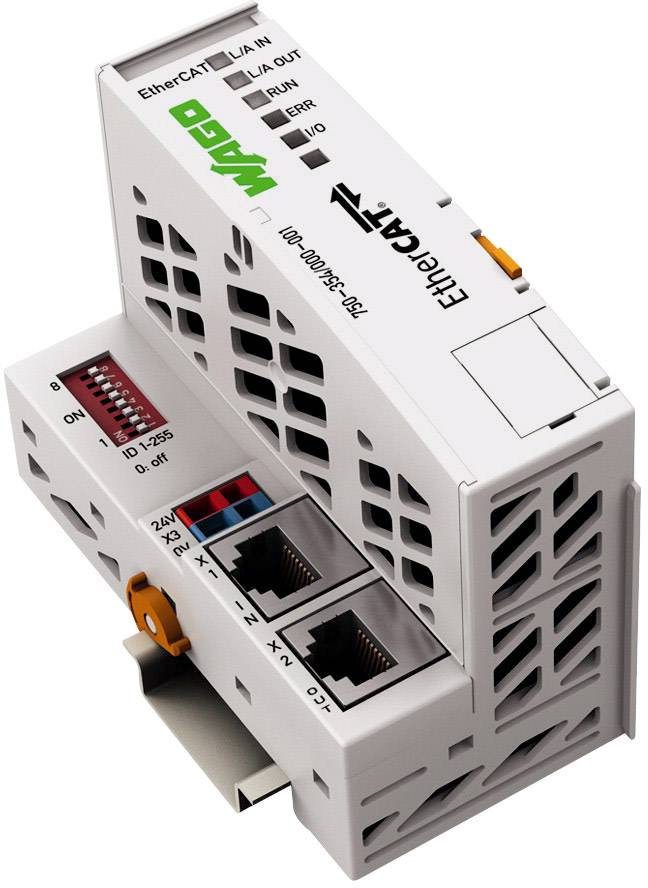

Un modulo accoppiatore WAGO EtherCAT con più connettori, interruttori DIP per l'impostazione dell'ID, indicatori LED per stati I/O ed errori.

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mar 1 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (225,41 € / Pezzo)

225,41 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Accoppiatore fieldbus per PLC

Interfacce: EtherCat
RJ 45
RJ 45

Tipo: FC EtherCAT ID-Switch

Numero max. Ingressi analogici: 64

Ingressi max.: 250

Tensione di esercizio: 24 V/DC

Altezza: 71.9 mm

Lunghezza: 100 mm

Larghezza: 49.5 mm

Max. Temperatura ambiente: +60 °C

Min. Temperatura ambiente: -20 °C

: IP20

Dim.: (L x L x A) 100 x 49.5 x 71.9 mm

Display: No

Codice articolo produttore: 750-354/000-001

Peso: 109.5 g

Collegamento: Collegamento gabbia a molla

Colore: Grigio luminescente

Metodo di montaggio: Guida DIN

Serie PLC: ID-Switch

: 49.5

: 96.8 mm

: 71.9 mm

: FALSE

: FALSE

: 0

: 0

: 0

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: Spring clamp connection

: TRUE

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FALSE

: FALSE

: IP20

: FALSE

: FALSE

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1924103 WAGO FC EtherCAT ID-Switch Accoppiatore fieldbus per PLC 750-354/000-001 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1924103 WAGO FC EtherCAT ID-Switch Accoppiatore fieldbus per PLC 750-354/000-001 1 pz.

Descrizione

Di regola, l'alimentazione elettronica interna viene alimentata nell'accoppiatore bus di campo. L'alimentazione in campo viene alimentata galvanicamente isolata, tramite il modulo di alimentazione sull'accoppiatore bus o tramite un modulo di alimentazione di potenziale separato. La separazione consente un'alimentazione separata dei sensori e degli attuatori. Il click-on dei moduli I/O porta automaticamente all'inoltro delle tensioni di alimentazione (alimentazione di sistema a 5 V DC tramite
dati e l'alimentazione in campo tramite i contatti di potenza opzionali). Moduli di alimentazione con diagnosi consentono un monitoraggio di alimentazione. In questo modo si crea una struttura flessibile e specifica per l'utente
di una stazione. L'alimentazione dell'elettronica è limitata a un valore massimo. Questo valore dipende dall'accoppiatore bus di campo utilizzato. Se la somma del consumo di corrente interna di tutti i moduli I/O supera questo valore, è necessario un modulo di alimentazione di sistema aggiuntivo. Allo stesso modo, l'alimentazione dell'alimentazione di campo non deve superare i 10 A. Tuttavia, i diversi moduli di alimentazione potenziali consentono la nuova alimentazione, la formazione di
gruppi potenziali e quindi l'implementazione di concetti di arresto di emergenza. Libertà dal feedback in materia di sicurezza
Applicazioni:
Per disattivare interi gruppi di attuatori in modo centralizzato e sicuro, in modo semplice ed economico, l'alimentazione dell'attuatore può essere disinserita tramite un dispositivo di sicurezza. Questo può essere fatto singolarmente per ogni attuatore o scollegando l'alimentazione alle uscite di controllo combinate in un gruppo. Deve essere dimostrato che in caso di guasto, anche quando la tensione di controllo è disinserita, non ci sono ripercussioni di altri circuiti di corrente o di energia e che le caratteristiche definite della funzione di sicurezza (comportamento logico e temporale) rimangono invariate.
