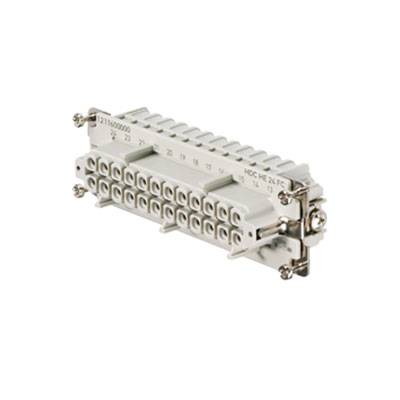

Weidmüller 1211600000 Inserto femmina RockStar® HDC HE 24 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto femmina
Collegamento
A crimpare
Serie
RockStar® HDC HE
Caratteristiche
con lega di rame
Tot poli
24 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
18,02 €
3
5% = 2,67 €
17,13 €
5
7% = 6,25 €
16,77 €
10
8% = 14,90 €
16,53 €
25
10% = 43,75 €
16,27 €
50
11% = 102,50 €
15,97 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (18,02 € / Pezzo)
18,02 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto presa
- HDC U 24 FC
Dati tecnici
- Peso netto: 68 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 33,5 mm
- profondità: 111 mm
- altezza presa: 33,5 mm
- lunghezza base: 111 mm
- dimensioni: 8
- serie: TENSIONE
- di misurazione HE (DIN EN 61984): Tensione
- di misurazione 500 V in conformità con UL/CSA: Tensione
- di prova 600 V AC/DC (DIN EN 61984):
- Corrente nominale 6 kV (DIN 61984): Classe
- di infiammabilità 16 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione di collegamento conduttore AWG (PE), max.: AWG 12
- sezione di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura:
- Collegamento PE: 7,5 mm.
- Coppia di serraggio 10 mm max. Collegamento PE:
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensioni lama a croce: Misura
- lama PH1 GR. A intaglio (collegamento PE): SD 0,8 x 4,0
- Tipo prodotto
Inserto femmina
- Serie
RockStar® HDC HE
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
24 + PE
- Sezione del conduttore (max.)
4 mm²
- Numero Poli
24
- Sezione del conduttore (min.)
0.5 mm²
- Contenuto
1 pz.
- Terra
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 201642 Weidmüller 1211600000 Inserto femmina RockStar® HDC HE 24 + PE A crimpare 1 pz.
Scheda tecnica 201642 Weidmüller 1211600000 Inserto femmina RockStar® HDC HE 24 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 201642 Weidmüller 1211600000 Inserto femmina RockStar® HDC HE 24 + PE A crimpare 1 pz.
Descrizione
Nel collegamento a crimpare il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni.
I contatti a crimpare non sono in dotazione con gli inserti
Numero di poli: 48
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
I contatti a crimpare non sono in dotazione con gli inserti
Numero di poli: 48
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
