Name: Weidmüller 1826830000 Inserto maschio RockStar® HDC HEE 10 + PE A crimpare 1 pz.
Brand: Weidmüller
SKU: 359376
Availability: BackOrder

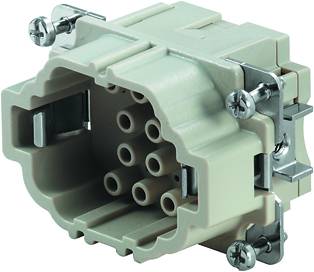

Un connettore rettangolare beige con multiple aperture e viti metalliche sui lati, utilizzato in applicazioni industriali.

Tipo prodotto

Inserto maschio

Collegamento

A crimpare

Serie

RockStar® HDC HEE

Caratteristiche

con lega di rame

Tot poli

10 + PE

Scheda tecnica (PDF)

Consegna entro Gio 22 Ott

5 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Set(s)

Totale (19,66 € / Pezzo)

19,66 €

IVA escl.

Solo 5 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Peso netto: 38 g
temperatura limite: -40 °C... Resistenza
di isolamento 125 °C: 1010 Ω
grado di inquinamento: 3
larghezza: 34 mm
altezza: 33 mm
profondità: 51 mm
lunghezza base: 51 mm
dimensioni: 3
serie: TENSIONE
di misurazione HEE (DIN EN 61984):
Tensione di misurazione di 500 V secondo UL/CSA: Tensione
d'urto nominale di 600 V AC/DC (DIN EN 61984):
Corrente nominale di 6 kV (DIN EN 61984): Classe
di infiammabilità 16 A secondo UL 94: Resistenza
di passaggio V-0: ≤ 2mΩ
materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
gruppo materiale isolante: Cicli
di accoppiamento III A: ≥ 500
cicli di accoppiamento Au: ≥ 500
tipo di collegamento PE: Collegamento a vite
sezione di collegamento conduttore AWG (PE), max.: AWG 12
sezione di collegamento conduttore AWG (PE), min.: AWG 20
lunghezza di spellatura:
Collegamento PE: 7,5 mm.
Coppia di serraggio 10 mm max. Collegamento PE:
Coppia di serraggio 1,5 Nm min. Collegamento PE:
1,2 Nm vite di fissaggio: M 4
dimensioni lama a croce: Misura
lama PH1, intaglio (collegamento PE): SD 0,8 x 4,0
altezza spina: 33 mm

Tipo prodotto: Inserto maschio

Serie: RockStar® HDC HEE

Caratteristiche: con lega di rame

Collegamento: A crimpare

Tot poli: 10 + PE

Sezione del conduttore (max.): 4 mm²

Numero Poli: 10

Sezione del conduttore (min.): 0.5 mm²

Contenuto: 1 pz.

Terra: Sì

: 34

: 33 mm

: 51 mm

: 500 V

: 10

: Pin

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Silver

: 3

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Collegamento

Tipo prodotto

Weidmüller 1018950000 Inserto maschio RockStar® HDC HEE 32 + PE A crimpare 1 pz.

Articolo n°:195680

Consegna entro Gio 22 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,94 €^*

Weidmüller 1018960000 Inserto femmina RockStar® HDC HEE 32 + PE A crimpare 1 pz.

Articolo n°:195681

Consegna entro Gio 22 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,94 €^*

Weidmüller 1200000000 Inserto maschio RockStar® HDC HE 6 + PE A vite 1 pz.

Articolo n°:201467

Consegna entro Mar 22 Dic 2026

Conrad Electronic

A vite

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 60

Multipli: 1

14,75 €^*

Weidmüller 1200200000 Inserto femmina RockStar® HDC HE 6 + PE A vite 1 pz.

Articolo n°:201485

Consegna entro Gio 22 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Weidmüller 1200400000 Inserto maschio RockStar® HDC HE 6 + PE A crimpare 1 pz.

Articolo n°:201504

Consegna entro Gio 22 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

12,29 €^*

Weidmüller 1201000000 Inserto femmina RockStar® HDC HE 6 + PE A crimpare 1 pz.

Articolo n°:201560

Consegna entro Gio 22 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

12,29 €^*

Weidmüller 1203900000 Inserto maschio RockStar® HDC HE 10 + PE A vite 1 pz.

Articolo n°:201589

Consegna entro Gio 15 Ott

21 Pezzo(i)Conrad Electronic

A vite

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

16,39 €^*

Weidmüller 1204100000 Inserto femmina RockStar® HDC HE 10 + PE A vite 1 pz.

Articolo n°:201592

Consegna entro Gio 15 Ott

13 Pezzo(i)Conrad Electronic

A vite

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

16,39 €^*

Weidmüller 1204400000 Inserto femmina RockStar® HDC HE 10 + PE A crimpare 1 pz.

Articolo n°:201598

Consegna entro Gio 22 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Weidmüller 1207500000 Inserto maschio RockStar® HDC HE 16 + PE A vite 1 pz.

Articolo n°:201609

Consegna entro Ven 16 Ott

10 Pezzo(i)Duenne Sourcing

A vite

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

10,00 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 359376 Weidmüller 1826830000 Inserto maschio RockStar® HDC HEE 10 + PE A crimpare 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 359376 Weidmüller 1826830000 Inserto maschio RockStar® HDC HEE 10 + PE A crimpare 1 pz.

Descrizione

La serie HEE presenta un'elevata densità di contatti ed è realizzata sulla base degli affermati inserti HE.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.

Numero di poli: 10
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
