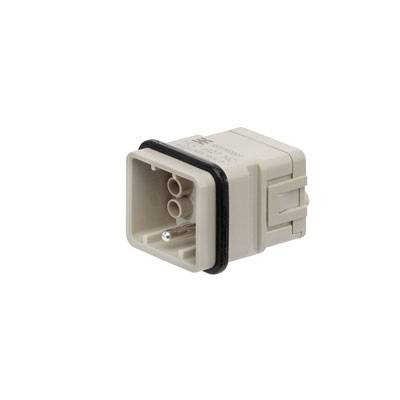

Weidmüller 1003190000 Inserto maschio RockStar® HDC HQ 7 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Serie
RockStar® HDC HQ
Caratteristiche
con lega di rame
Tot poli
7 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
16,39 €
3
5% = 2,46 €
15,57 €
5
7% = 5,70 €
15,25 €
10
8% = 13,60 €
15,03 €
25
10% = 40,00 €
14,79 €
50
11% = 93,50 €
14,52 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (16,39 € / Pezzo)
16,39 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HDC HQ 7 MC
Dati tecnici
- Peso netto: 15,4 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 21 mm
- altezza: 39,5 mm
- profondità: 21 mm
- lunghezza base: 21 mm
- dimensioni: 1
- serie:
- Tensione di misurazione HQ (DIN EN 61984):
- Tensione di misurazione 400 V secondo UL/CSA: Tensione
- di rilevamento 600 V AC/DC (DIN EN 61984):
- Corrente di misurazione 6 kV (DIN EN 61984): Classe
- di infiammabilità 10 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 4mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione di collegamento conduttore AWG (PE), max.: AWG 14
- sezione di collegamento conduttore AWG (PE), min.: AWG 26 lunghezza
- di spellatura: Collegamento
- PE: 8 mm collegamento PE:
- Coppia di serraggio 5 mm max. Collegamento PE:
- Coppia di serraggio 0,55 Nm min. Collegamento PE:
- Vite di fissaggio 0,5 Nm: Dimensione
- lama M 3 intaglio (collegamento PE): Spina SD 0,6 x 3,5
- altezza: 39,5 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HQ
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
7 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
7
- Sezione del conduttore (min.)
0.14 mm²
- Contenuto
1 pz.
- Terra
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 195484 Weidmüller 1003190000 Inserto maschio RockStar® HDC HQ 7 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 195484 Weidmüller 1003190000 Inserto maschio RockStar® HDC HQ 7 + PE A crimpare 1 pz.
Descrizione
La serie HQ: grandi prestazioni in una struttura compatta. I valori elettrici parlano da sè. Anche in questo caso è possibile utilizzare i contatti a crimpare HE standard.
Il livello del collegamento cavo è realizzato come contatto a crimpare, utilizzato come standard per decenni.
I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 7 (+PE)
Corrente di dimensionamento: 10 A
Tensione di dimensionamento: 400 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
Il livello del collegamento cavo è realizzato come contatto a crimpare, utilizzato come standard per decenni.
I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 7 (+PE)
Corrente di dimensionamento: 10 A
Tensione di dimensionamento: 400 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
