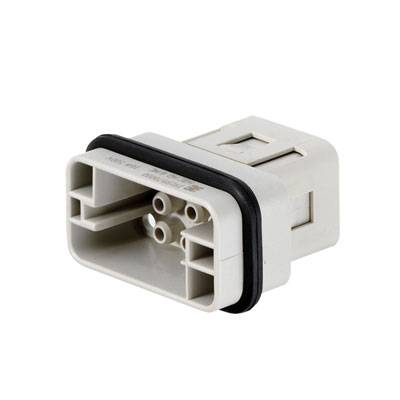

Weidmüller 1919970000 Inserto maschio RockStar® HDC HQ 8 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Serie
RockStar® HDC HQ
Caratteristiche
con lega di rame
Tot poli
8 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
15,57 €
3
5% = 2,31 €
14,80 €
5
7% = 5,45 €
14,48 €
10
8% = 12,90 €
14,28 €
25
10% = 38,00 €
14,05 €
50
11% = 89,00 €
13,79 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (15,57 € / Pezzo)
15,57 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HDC HQ 8 MC
Dati tecnici
- Peso netto: Temperatura
- limite 18 g: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 22,4 mm
- altezza: 38,5 mm
- profondità: 41,6 mm
- lunghezza base: 41,6 mm
- dimensioni: Serie HQ
- :
- Tensione di misurazione HQ (DIN EN 61984): Tensione
- di misurazione di 500 V secondo UL/CSA:
- Tensione d'urto nominale di 600 V AC/DC (DIN EN 61984):
- Corrente nominale di 6 kV (DIN EN 61984): Classe
- di infiammabilità 16 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a crimpare
- sezione di collegamento conduttore AWG (PE), max.: AWG 12
- sezione di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura:
- Collegamento PE: 7,5 mm.
- Connettore da 7,5 mm di altezza: 38,5 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HQ
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
8 + PE
- Sezione del conduttore (max.)
4 mm²
- Numero Poli
8
- Sezione del conduttore (min.)
0.5 mm²
- Contenuto
1 pz.
- Terra
Sì
22.4
38.5 mm
41.6 mm
500 V
8
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 254861 Weidmüller 1919970000 Inserto maschio RockStar® HDC HQ 8 + PE A crimpare 1 pz.
Scheda tecnica 254861 Weidmüller 1919970000 Inserto maschio RockStar® HDC HQ 8 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 254861 Weidmüller 1919970000 Inserto maschio RockStar® HDC HQ 8 + PE A crimpare 1 pz.
Descrizione
Piccolo nelle dimensioni, ma grande nelle prestazioni. I parametri elettrici parlano da soli. Anche in questo caso è possibile utilizzare i contatti a crimpare HE.
Numero di poli: 8 (+PE)
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
Numero di poli: 8 (+PE)
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
