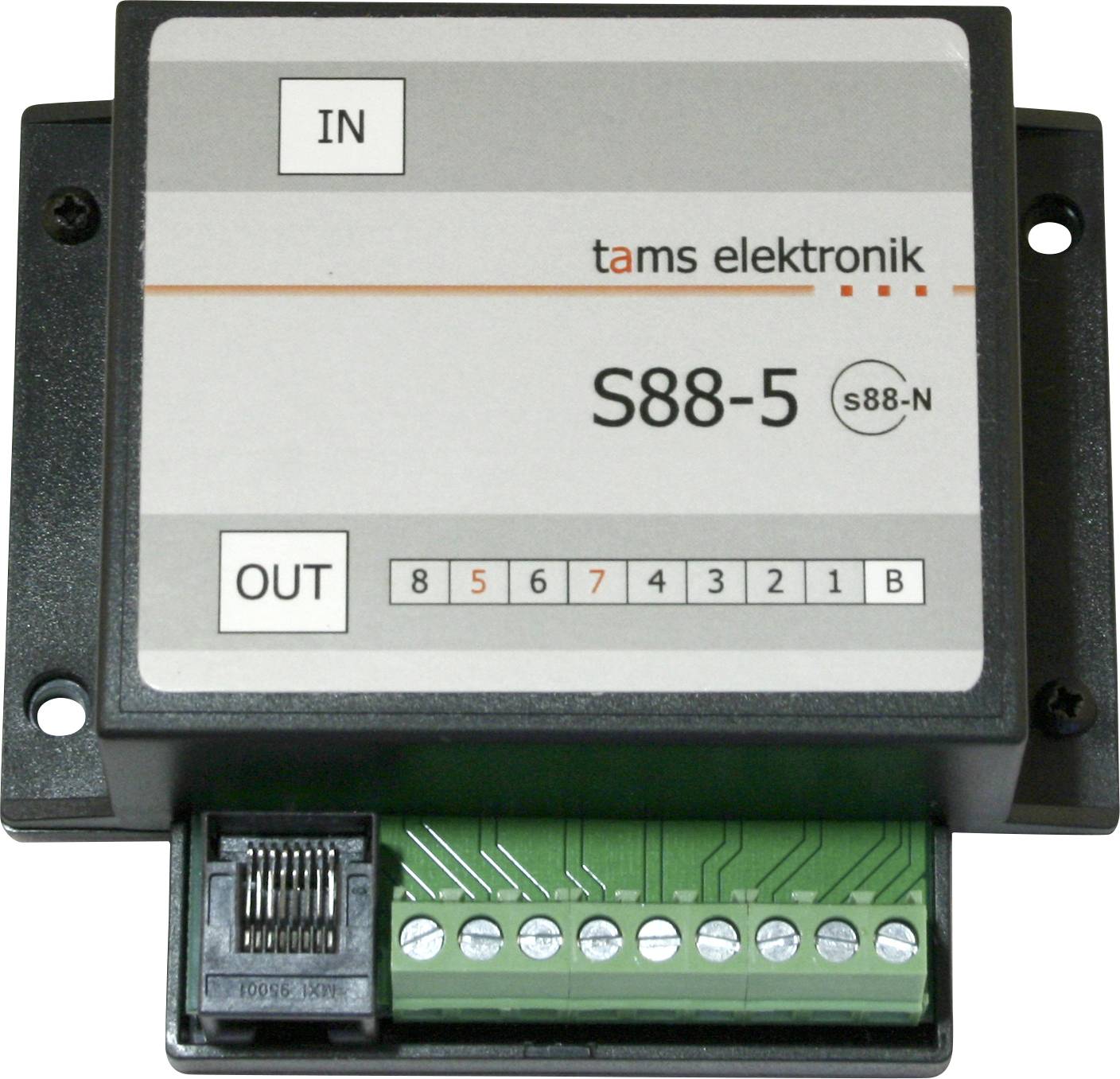

Decoder per feedback TAMS Elektronik 44-01507-01 S88-5
EAN:
Codice produttore
Articolo n°:
Numero
Totale (49,17 € / Pezzo)
49,17 €
IVA escl.
Solo 2 Pezzo(i) disponibili
Highlights & Dettagli
Modulo di feedback TAMS Elektronik S88-5 | s88 con rivelatore di binario occupato integrato
- Collegamento della linea bus s88 tramite collegamenti RJ-45 corrispondente a s88-n.
- Compatibile con tutti i componenti che funzionano con il bus s88 sviluppato dalla società Märklin.
Dati tecnici
- Bus di risposta: S88
- Indirizzamento: Automatico
- Numero di sezioni monitorate: Massimo 8
- Collegamenti sul bus s88: RJ-45 in conformità con S88-n.
- Alimentazione di tensione: Tensione continua da 5 a 15 V (fornita dal bus s88)
- Max. Corrente nelle sezioni monitorate: 1.500 ma per sezione
- Sensibilità di rilevamento della corrente: 6 ma
- Dimensioni scheda: 64 x 85 mm
- Dimensioni contenitore incluso: 100 x 90 x 35 mm
- Tipo prodotto
Decoder per feedback
- Formato digitale
S 88
- Lunghezza
100 mm
- Larghezza
90 mm
- Altezza
35 mm
- Dim.
(L x L x A) 100 x 90 x 35 mm
- Codice articolo produttore
44-01507-01
- Tipo modello
Accessorio
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3775669 Decoder per feedback TAMS Elektronik 44-01507-01 S88-5
Descrizione
Rivelatore di binario occupato integrato:
La sensibilità relativamente bassa (6 ma) riduce al minimo i falsi messaggi. Nota: La piccola quantità di corrente che fluisce in impianti a corrente continua quando un assale di un veicolo è rivestito con vernice di resistenza potrebbe non essere sufficiente per essere rilevata.
Isolamento galvanico
Le aree "rivelatore di binario occupato" e "rivelatore di retromarcia s88" sono elettricamente separate l'una dall'altra mediante optoaccoppiatore. In questo modo si filtrano i picchi di interferenza e si evitano in modo efficace loop di ripple e correnti di guasto.
Collegamento della linea bus s88:
Connettori RJ-45 conformi allo standard s88-n.
Testo tradotto automaticamente
La sensibilità relativamente bassa (6 ma) riduce al minimo i falsi messaggi. Nota: La piccola quantità di corrente che fluisce in impianti a corrente continua quando un assale di un veicolo è rivestito con vernice di resistenza potrebbe non essere sufficiente per essere rilevata.
Isolamento galvanico
Le aree "rivelatore di binario occupato" e "rivelatore di retromarcia s88" sono elettricamente separate l'una dall'altra mediante optoaccoppiatore. In questo modo si filtrano i picchi di interferenza e si evitano in modo efficace loop di ripple e correnti di guasto.
Collegamento della linea bus s88:
Connettori RJ-45 conformi allo standard s88-n.
Testo tradotto automaticamente
Contenuto della fornitura
- 1 rilevatore di retromarcia s88 S88-5, modello: Dispositivo pronto nell'alloggiamento
- 1 cavo patch con connettori RJ-45 (lunghezza: 0,5 m)
