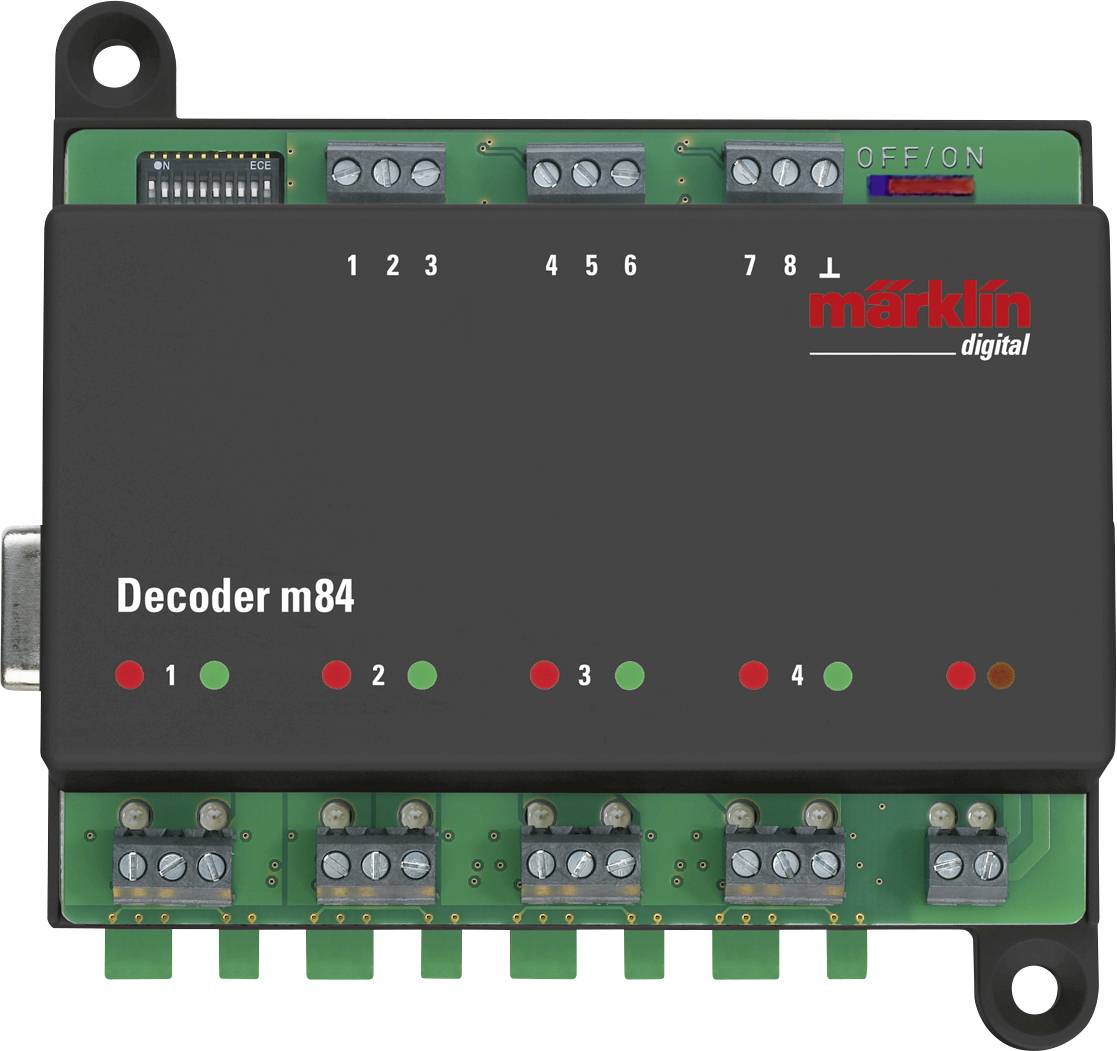

Decodificatore di commutazione Märklin 60842 m84 Modulo

Ricevitore per l'accensione e lo spegnimento di correnti continue per illuminazioni, motori, segnali luminosi per hobbistica (74371, 74380, 74391) e altri accessori elettrici. Il dispositivo m84 supporta i formati digitali Motorola, DCC e mfx. Impostazione dell'indirizzo digitale mediante decodificatore o binario di programmazione in passi da 4. Lo spazio indirizzo è disponibile in formato Motorola fino all'indirizzo 320 e in formato DCC fino all'indirizzo 2040. Il dispositivo m84 contiene 8 relè in 4 gruppi separati galvanicamente per commutare le utenze. Grazie all'utilizzo di un alimentatore a commutazione 66360 è possibile realizzare uno stato bistabile del relè e memorizzare lo stato di commutazione. 4 segnali luminosi per hobbistica e 4 pre-segnali per hobbistica possono essere controllati con la possibilità di commutazione contemporanea della corrente di marcia. Inoltre, il decodificatore m84 è dotato di 8 ingressi per la commutazione manuale del relè (simile al teleruttore 7244). I decoder m83 e m84 sono allineabili a piacere. Il collegamento avviene tramite morsetti per ascensore. Corrente ammissibile massima di 5A per ogni gruppo.
