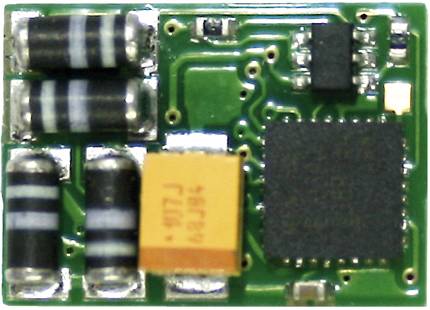

Piccola scheda elettronica verde con diversi componenti, tra cui condensatori e un IC nero quadrato.

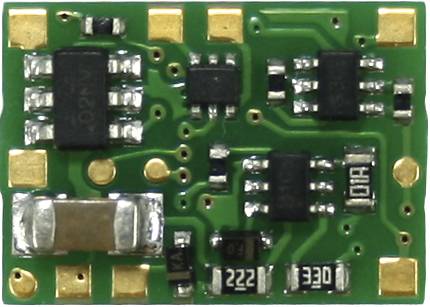

Una scheda verde con diversi chip, resistenze e punti di saldatura. Probabilmente serve per un circuito elettronico.

1/2

Consegna entro Ven. 18 Set.

100 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (14,75 € / Pezzo)

14,75 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Decodificatore di funzione FD-R Basic.3

4 uscite funzionali
Mappatura delle funzioni in conformità con RCN-227
Consigliato per tutte le dimensioni nominali

Dati tecnici

Tipo prodotto: Decoder per funzioni

Produttore decoder: Tams

Formato digitale: MM
DCC

Versione decoder: Modulo
senza cavo
senza spina

Effetti regolabili: Oscuramento (dimmer)
Flash (lampeggianti)
Calcio
Luce di manovra
Programmazione per funzionamento analogico

Numero uscite: 4 x

Numero di funzioni switching: 4

Campo indirizzi: 1 - 255/10239

Fasi di guida: 14, 28 oder 128

Corrente sulle uscite di commutazione (max): 300 mA

Max. corrente totale: 800 mA

Lunghezza: 12.5 mm

Larghezza: 9.5 mm

Altezza: 3.3 mm

Classe di età: da 15 anni

Dim.: (L x L x A) 12.5 x 9.5 x 3.3 mm

Codice articolo produttore: 42-01180-01

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2378020 Decoder per funzioni TAMS Elektronik 42-01180-01 Modulo, senza cavo, senza spina

Descrizione

Piccolo decoder funzionale con 4 uscite, ad es. Per commutare l'illuminazione dipendente dalla direzione e l'illuminazione interna dei vagoni di comando.

Effetti delle uscite di commutazione:
Commutazione dipendente dalla direzione di guida
Luce di manovra
Lampeggiante e lampeggiante, frequenza di lampeggio regolabile separatamente per ogni uscita
Commutazione invertita
Regolare
Piegare
Programmazione per il funzionamento con funzione di consist
Programmazione per funzionamento analogico

Testo tradotto automaticamente

Versione

Consigliato per tutte le dimensioni nominali
4 uscite funzionali
Mappatura delle funzioni in conformità con RCN-227
Formati DCC + MM
Programmazione: DCC: CVS, POM | MM: Registro
Indirizzo: DCC: 10.239 | MM: 255
Numero di livelli di guida (DCC): 14, 28 o 128
Con RailCom
Riconoscimento automatico analogico.
Alimentazione: Tensione digitale 12 - 24 V o tensione continua analogica max. 18 V.
Mappatura delle funzioni in conformità con RCN-227
TASTI F: DCC: F0 - F28 | MM: F0 - F4
Effetti delle uscite di commutazione: Inversione, lampeggiamento, dimming, inclinazione
Collegamento condensatore di supporto: (100-470 µF, min. 25 V)
Max. Corrente per uscita [mA]: AUX1-2: 300, AUX3-4: 100
