Decoder per feedback TAMS Elektronik 44-01607-01 S88-6
EAN:
Codice produttore
Articolo n°:
Numero
Totale (50,81 € / Pezzo)
50,81 €
IVA escl.
Solo 6 Pezzo(i) disponibili
Highlights & Dettagli

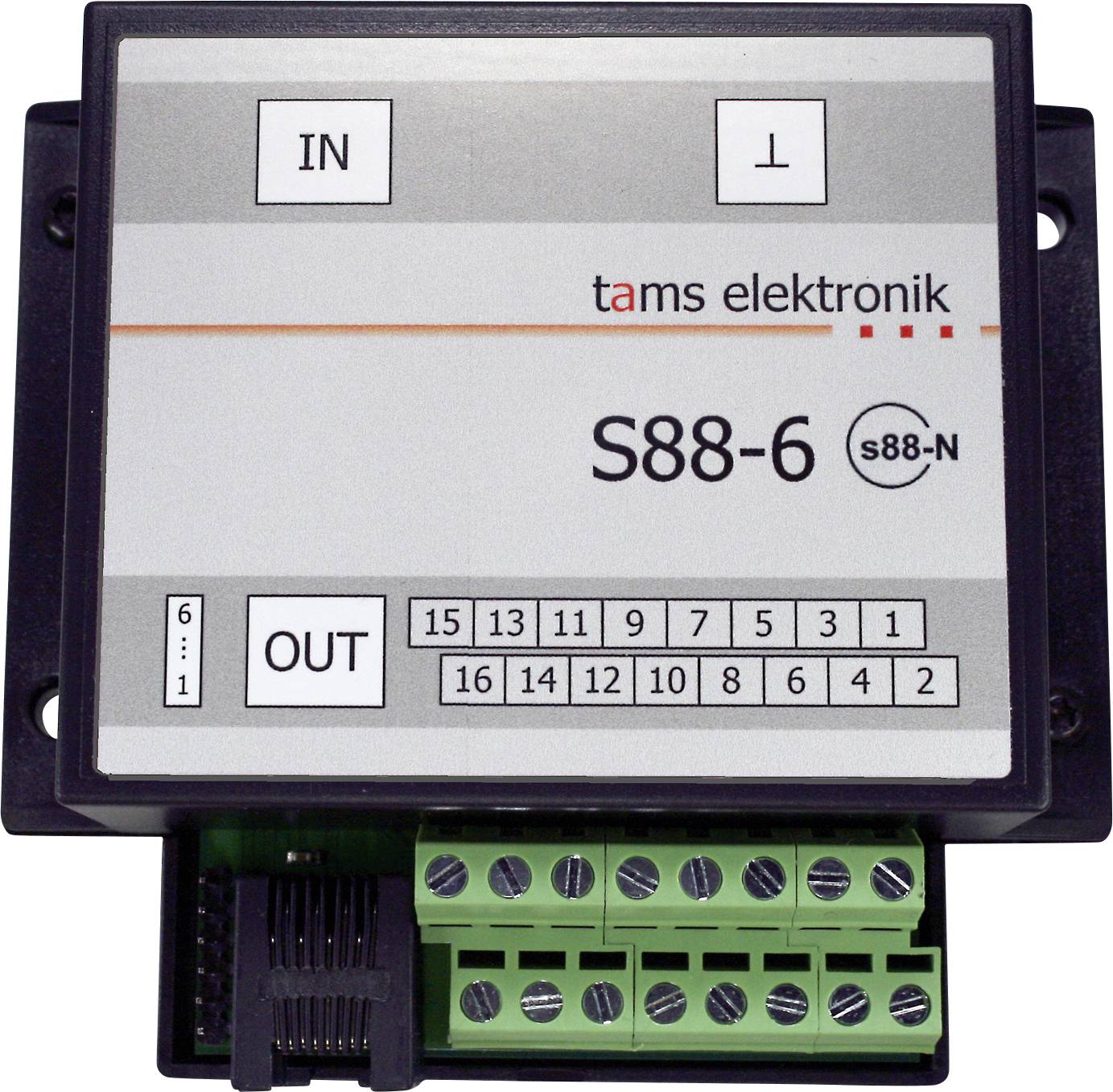

Modulo di feedback TAMS Elektronik S88-6 | s88 con collegamento a massa aggiuntivo
- Collegamento alla centralina tramite cavo patch (RJ-45) o cavo a 6 poli
- Ottimizzato per l'uso in sistemi a media potenza
Dati tecnici
- Bus di risposta: S88
- Indirizzamento: Automatico
- Numero di sezioni monitorate: Massimo 16
- Collegamenti al bus s88: 2 RJ-45 per il collegamento di cavi patch corrispondenti a s88-n. In alternativa per il collegamento alla centralina digitale: Connettore a 1 x 6 poli per il collegamento di cavi a 6 poli.
- Alimentazione di tensione: Tensione continua da 5 a 15 V (fornita dal bus s88)
- Dimensioni scheda: 64 x 85 mm
- Dimensioni contenitore incluso: 100 x 90 x 35 mm
- Tipo prodotto
Decoder per feedback
- Formato digitale
S 88
- Lunghezza
100 mm
- Larghezza
90 mm
- Altezza
35 mm
- Dim.
(L x L x A) 100 x 90 x 35 mm
- Codice articolo produttore
44-01607-01
- Tipo modello
Accessorio
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3775670 Decoder per feedback TAMS Elektronik 44-01607-01 S88-6
Descrizione
Collegamento a massa aggiuntivo ("Diodentrick"):
Nelle sezioni di feedback, la locomotiva è alimentata tramite il conduttore centrale e il conduttore esterno continuo. Un'interruzione del collegamento a massa sulla guida continua (ad es. A causa di una contaminazione) influisce direttamente sul comportamento di guida. Nel peggiore dei casi, la locomotiva rimane ferma o non si riaccende dopo una sosta nella sezione di risposta. Il problema può essere risolto collegando i due conduttori esterni mediante un diodo. Questo cosiddetto "diodentrick" utilizza il fatto che per la risposta sul bus s88 può essere utilizzata solo una semionda della tensione digitale. L'installazione di un diodo "reindirizzerà" l'altro semiasse dalla guida isolata alla guida continua, e quindi crea un collegamento a massa aggiuntivo. Con s88-6 i diodi sono integrati nel circuito, in modo che non sia più necessario il dispendioso aggiornamento dei diodi.
Collegamento della linea bus s88:
2 RJ-45 per il collegamento di cavi patch corrispondenti a s88-n. In alternativa per il collegamento alla centralina digitale: Connettore a 1 x 6 poli per il collegamento di cavi a 6 poli.
Dati tecnici:
Numero di ingressi: 16
Collegamento della linea bus s88: 2 RJ-45 per il collegamento di cavi patch corrispondenti a s88-n. In alternativa per il collegamento alla centralina digitale: Connettore a 1 x 6 poli per il collegamento di cavi a 6 poli.
Indirizzamento: Automatico
Messaggio occupazione: Contatto a massa
Dimensioni della scheda: 72 x 82 mm
Testo tradotto automaticamente
Nelle sezioni di feedback, la locomotiva è alimentata tramite il conduttore centrale e il conduttore esterno continuo. Un'interruzione del collegamento a massa sulla guida continua (ad es. A causa di una contaminazione) influisce direttamente sul comportamento di guida. Nel peggiore dei casi, la locomotiva rimane ferma o non si riaccende dopo una sosta nella sezione di risposta. Il problema può essere risolto collegando i due conduttori esterni mediante un diodo. Questo cosiddetto "diodentrick" utilizza il fatto che per la risposta sul bus s88 può essere utilizzata solo una semionda della tensione digitale. L'installazione di un diodo "reindirizzerà" l'altro semiasse dalla guida isolata alla guida continua, e quindi crea un collegamento a massa aggiuntivo. Con s88-6 i diodi sono integrati nel circuito, in modo che non sia più necessario il dispendioso aggiornamento dei diodi.
Collegamento della linea bus s88:
2 RJ-45 per il collegamento di cavi patch corrispondenti a s88-n. In alternativa per il collegamento alla centralina digitale: Connettore a 1 x 6 poli per il collegamento di cavi a 6 poli.
Dati tecnici:
Numero di ingressi: 16
Collegamento della linea bus s88: 2 RJ-45 per il collegamento di cavi patch corrispondenti a s88-n. In alternativa per il collegamento alla centralina digitale: Connettore a 1 x 6 poli per il collegamento di cavi a 6 poli.
Indirizzamento: Automatico
Messaggio occupazione: Contatto a massa
Dimensioni della scheda: 72 x 82 mm
Testo tradotto automaticamente
Contenuto della fornitura
- 1 rilevatore di retromarcia s88 S88-6, modello: Dispositivo pronto nell'alloggiamento
