Decoder per funzioni TAMS Elektronik 42-01194-01-C FD-Next18 senza cavo
EAN:
Codice produttore
Articolo n°:
Numero
Totale (18,02 € / Pezzo)
18,02 €
IVA escl.
Highlights & Dettagli
Decodificatore di funzione FD-Next con interfaccia Next18
- Tutte le funzioni dell'interfaccia Next18, incluso SUSI

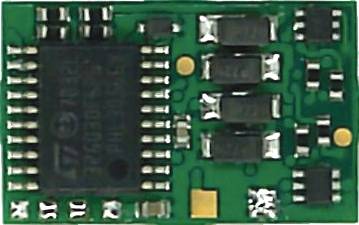

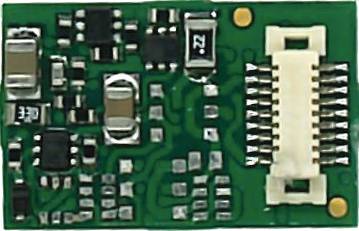

- Scheda con montaggio SMD
Dati tecnici
- Formati dati: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF conforme agli standard NMRA e RCN)
- Formati per l'accesso automatico di decodificatori per veicoli: DCC-A conforme a RCN-218 (disattivabile)
- Formato di feedback: RailCom conforme a RCN-217 (disattivabile)
- Interfaccia Next18 conforme a RCN-118
- 4 uscite di funzione rinforzate (F0f, F0f, AUX1 e AUX2)
- 2 uscite non amplificate (AUX5 e AUX6)
- A seconda della configurazione: 2 uscite non amplificate (AUX3 e AUX4) o 2 collegamenti per il bus treno, ad es. "Dati (DATI)" e "clock (CLOCK)" dell'interfaccia SUSI
- 1 collegamento per un supporto esterno (capacità da 100 a 220 µF, resistenza alla tensione min. 35 V) o un circuito buffer esterno
- Alimentazione: Tensione digitale 12 - 20 Volt o trasformatore di trazione analogico (tensione continua)
- Assorbimento di corrente (senza utenze collegate): max. 20 mA
- Tipo di protezione: IP 00 (significato: Nessuna protezione da corpi estranei, contatto o acqua)
- Protezione da sovraccarico: Spegnimento automatico del decoder in caso di superamento della corrente totale o del motore consentita
- Peso: circa 0,6 g
- Tipo prodotto
Decoder per funzioni
- Produttore decoder
Tams
- Formato digitale
DCC
MM
- Versione decoder
senza cavo
- Interfacce
Senza cavo
- Effetti regolabili
Oscuramento (dimmer)
Flash (lampeggianti)
Luce di manovra
Illuminazione
Lampeggio singolo
Calcio
Segnali luminosi
Illuminazione interna
- Numero uscite
4 x
- Numero di funzioni switching
4
- Campo indirizzi
DCC: 127 oder 10.239 | MM: 255
- Accelerazione e frenata possono essere regolate separatamente
No
- Max. corrente totale
1000 mA
- Adatto per esercizio analogico
Sì
- Riconoscimento automatico sistema
Sì
- Regolazione del carico
Sì
- Supporto RailCom
Sì
- Interfaccia Susi
Sì
- Spola automatica integrata
No
- Lunghezza
15 mm
- Larghezza
9.5 mm
- Altezza
2.9 mm
- Classe di età
da 15 anni
- Dim.

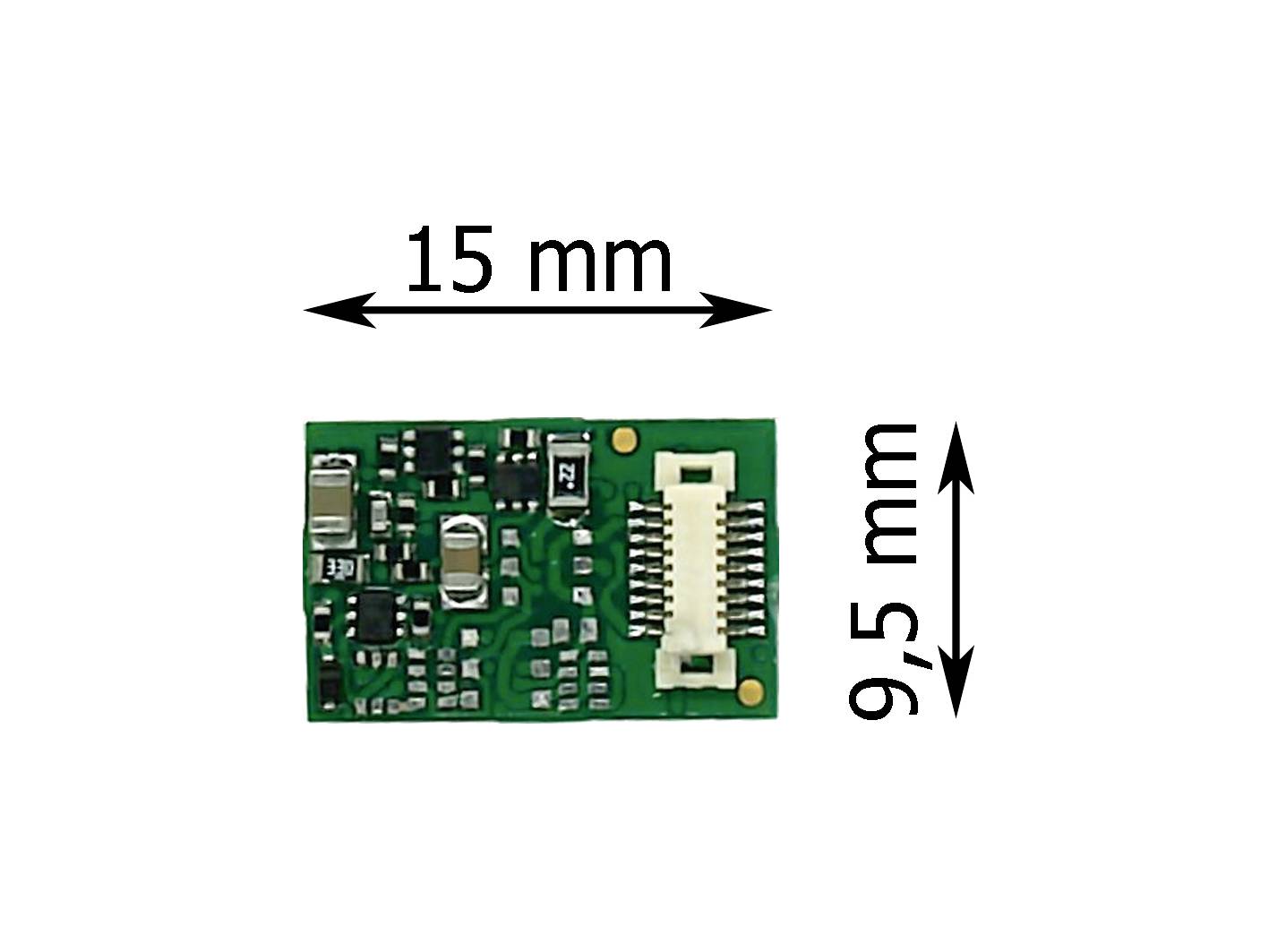

(L x L x A) 15 x 9.5 x 2.9 mm
- Codice articolo produttore
42-01194-01-C
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3207337 Decoder per funzioni TAMS Elektronik 42-01194-01-C FD-Next18 senza cavo
Istruzioni d'uso e di sicurezza 3207337 Decoder per funzioni TAMS Elektronik 42-01194-01-C FD-Next18 senza cavo
Descrizione
Funzionamento digitale in formato Motorola II:
Massimo 255 indirizzi
14 o 27b livelli di guida
Funzioni da F0 a F8 (da F5 a F8 tramite secondo indirizzo)
Programmazione: Registro
Funzionamento digitale in formato DCC:
127 indirizzi di base o 10.239 indirizzi estesi
14, 28 o 128 livelli di guida
Funzioni da F0 a F28
Programmazione: Variabili di configurazione (programmazione diretta sul binario di programmazione, conforme DCC) o POM (programmazione su Main = programmazione del binario principale)
Funzionamento analogico:
Impianti analogici con trasformatore di trazione a corrente continua
Riconoscimento automatico analogico.
Disattivabile
Operazioni automatiche
Accensione e spegnimento in base alla velocità. Esempi di utilizzo: Accensione e spegnimento della luce abbagliante o dell'illuminazione della cabina del conducente.
Accesso automatico tramite DCC-A.
Uscite di funzione
Assegnazione delle funzioni alle uscite con funzione mapping in conformità con RCN-227. A ogni funzione (da F0 a F28, ciascuna separata per la marcia avanti e la retromarcia) è possibile assegnare una o più uscite. Inoltre, è possibile assegnare alle funzioni una funzione diversa dall'interruttore "OFF".
Assegnazione delle uscite alle funzioni: Liberamente selezionabile
Effetti delle uscite funzionali:
Commutazione dipendente dalla direzione di guida
Luce di manovra: Quando si passa alla modalità di manovra, i segnali del dispositivo di manovra vengono accesi contemporaneamente e i segnali per il funzionamento normale vengono spenti.
Commutazione invertita: Con la posizione "ON", l'uscita assegnata viene spenta, con la posizione "OFF" accesa.
Lampeggio: L'assegnazione della funzione lampeggiante a 2 uscite e la funzione "commutazione invertita" a una delle due uscite genera un lampeggio di commutazione. La frequenza di lampeggio viene impostata separatamente per ogni uscita.
Regolazione dell'intensità: Per ridurre la tensione in uscita. Esempio di applicazione: Le luci dei veicoli più vecchi, previste per il funzionamento analogico, possono essere attenuate e non devono essere sostituite dopo l'installazione del decoder.
Regolazione dell'intensità e dell'intensità: Per aumentare o ridurre gradualmente la tensione in uscita: Esempio di applicazione: Simulazione di vecchie lampade a olio o a incandescenza.
Simulazione del fuoco
On/OFF a una tensione definita (velocità)
Attivazione delle funzioni:
Azionamento dei tasti funzione / accensione/spegnimento delle funzioni
Feedback con RailCom
Trasmettitore RailCom conforme a RCN-217: Invio dell'indirizzo del decoder
Invio di informazioni RailCom dinamiche: Statistiche di ricezione
Lettura del CV
