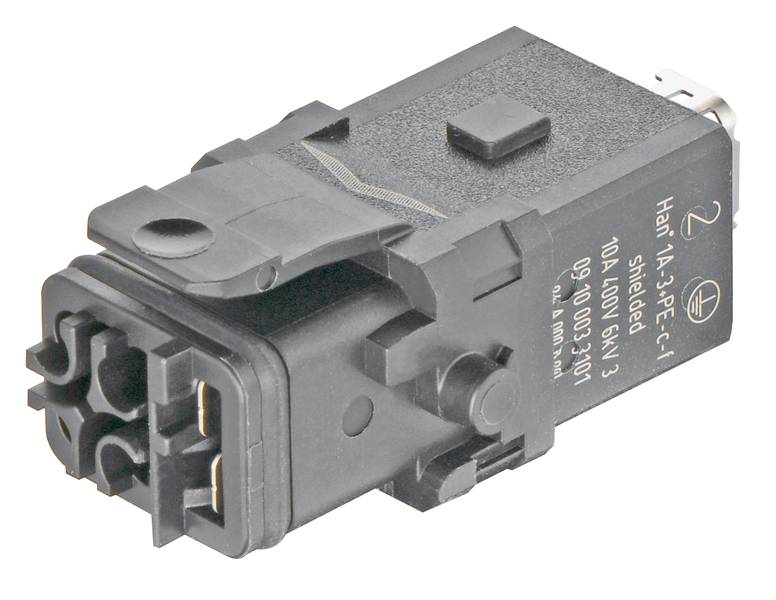

HARTING 09100033101 Inserto maschio Han® 1A 3 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Serie
Han® 1A
Collegamento
A crimpare
Tot poli
3 + PE
Sezione del conduttore (min.)
0.14 mm²
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
9,01 €
3
6% = 0,52 €
8,49 €
5
8% = 0,72 €
8,29 €
10
10% = 0,86 €
8,15 €
25
11% = 1,02 €
7,99 €
50
13% = 1,19 €
7,82 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (9,01 € / Pezzo)
9,01 €
IVA escl.
Dati tecnici
- Serie: Han Han ® 1A
- Tipo di collegamento: Collegamento a crimpare
- Numero di contatti: 3
- Tipo di bloccaggio: Bloccaggio a scatto
- Corrente nominale: 10 A.
- Resistenza di isolamento: >108 Ω
- Temperatura limite: -30 ... +90 °C
- Cicli di accoppiamento: ≥ 100
- Materiale inserto: Poliammide (PA)
- Colore inserto: RAL 9005 (nero intenso)
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: EN 45545-2 protezione antincendio nei veicoli ferroviari;IEC 61373 categoria 1 classe B;IEC 60664-1;IEC 61984
- Peso netto: 15,6 g
- Tensione nominale: 400 V
- Tensione ad impulso nominale: 6 kV
- Grado di inquinamento: 3
- Note: In una configurazione Han ® 1A, composta solo da inserti di contatto (con o senza scarico della trazione, 09 10 000 5300), si tratta di un connettore non incapsulato conforme a IEC 61984. La protezione contro le scosse elettriche deve essere garantita dall'utente grazie al tipo di montaggio.;nell'inserto di contatto Han Han ® 1A non è presente alcun collegamento conduttivo tra contatto PE e elemento di schermatura. Per la protezione da scosse elettriche, l'utente deve collegare lo schermo del cavo collegato all'elemento schermante a terra di protezione (PE).;gli inserti di contatto non devono essere inseriti o scollegati sotto tensione/carico.;gli inserti di contatto non devono essere sotto tensione quando non sono collegati.
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Sesso: Presa
- Sezione conduttore: 0,14 ... 2,5 mm²
- Schermatura: Con fascette fermacavi
- Altri contatti: + schermatura
- Tipo di protezione secondo IEC 60529: IP20
- Dimensioni: 1 A.
- Approvazioni: DNV GL
- Contatto PE: Sì
- Materiale guarnizione: NBR
- Tensione di misurazione secondo UL: 600 V.
- Colore guarnizione: Nero
- Corrente nominale secondo UL: 15 A AWG 14
- Tipo prodotto
Inserto maschio
- Colore
Nero intenso (RAL 9005)
- Serie
Han® 1A
- Caratteristiche
incl. Fascette
- Collegamento
A crimpare
- Numero Poli
3
- Tot poli
3 + PE
- Sezione del conduttore (min.)
0.14 mm²
- Sezione del conduttore (max.)
2.5 mm²
- Cicli di accoppiamento
≥ 100
- Serie
Han® 1A
- Contenuto
1 pz.
- Temperatura max.
+90 °C
- Min. temperatura
-30 °C
- Terra
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3007783 HARTING 09100033101 Inserto maschio Han® 1A 3 + PE A crimpare 1 pz.
Scheda tecnica 3007783 HARTING 09100033101 Inserto maschio Han® 1A 3 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007783 HARTING 09100033101 Inserto maschio Han® 1A 3 + PE A crimpare 1 pz.
Descrizione
Inserti, collegamento a crimpare, presa, poliammide (PA), RAL 9005 (nero profondo), corrente nominale: 10 A, dimensioni: 1 A, contatti: 3 + schermatura
