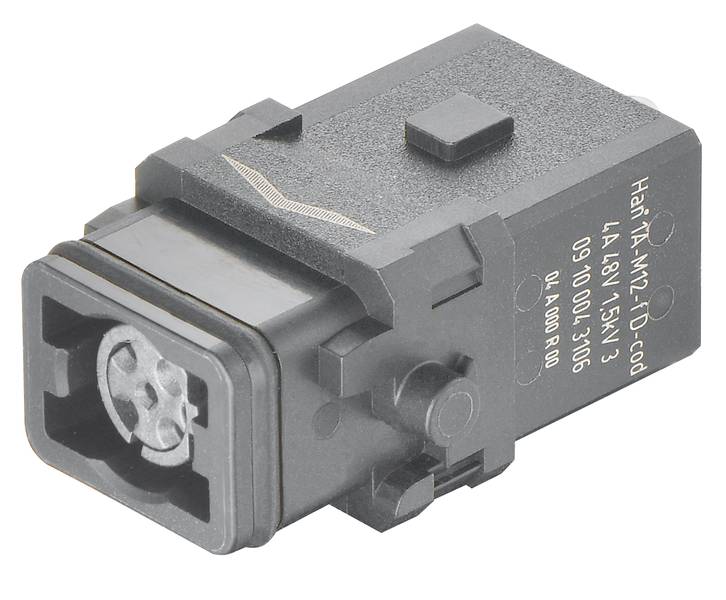

HARTING 09100043106 Inserto maschio Han® 1A 4 A crimpare 1 pz. Pezzo
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Inserto maschio
Serie
Han® 1A
Collegamento
A crimpare
Tot poli
4
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
44,25 €
3
3% = 1,43 €
42,82 €
5
5% = 2,01 €
42,24 €
10
5% = 2,39 €
41,86 €
25
6% = 2,82 €
41,43 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (44,25 € / Pezzo)
44,25 €
IVA escl.
Dati tecnici
- Serie: Han Han ® 1A
- Tipo di collegamento: Collegamento a crimpare
- Numero di contatti: 4
- Tipo di bloccaggio: Staffa longitudinale
- Corrente nominale: 4 A.
- Resistenza di isolamento: >108 Ω
- Temperatura limite: -30 ... +90 °C
- Cicli di accoppiamento: ≥ 100
- Materiale inserto: Poliammide (PA)
- Colore inserto: RAL 9005 (nero intenso)
- Classe di infiammabilità del materiale secondo UL 94: V-0
- Norme: EN 45545-2 protezione antincendio nei veicoli ferroviari;IEC 61373 categoria 1 classe B;IEC 60664-1;IEC 61984
- Peso netto: 30 g
- TENSIONE DI MISURAZIONE: 48 V CA;60 V CC
- Tensione ad impulso nominale: 1,5 kV
- Grado di inquinamento: 3
- Note: In una configurazione Han ® 1A, composta solo da inserti di contatto (con o senza scarico della trazione, 09 10 000 5300), si tratta di un connettore non incapsulato conforme a IEC 61984. La protezione contro le scosse elettriche deve essere garantita dall'utente grazie al tipo di montaggio.;gli inserti di contatto non devono essere inseriti o scollegati sotto tensione/carico.;gli inserti di contatto non devono essere sotto tensione quando non sono collegati.
- Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
- Velocità dati: 10 Mbit/s; 100 Mbit/s.
- Sesso: Presa
- Sezione conduttore: 0,13 ... 0,82 mm²
- Schermatura: Con fascette fermacavi
- Altri contatti: + schermatura
- Caratteristiche di trasmissione: CAT 5 classe D fino a 100 MHz
- Tipo di protezione secondo IEC 60529: IP20
- Dimensioni: 1 A.
- Approvazioni: DNV GL
- Materiale guarnizione: NBR
- Colore guarnizione: Nero
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Inserto maschio
- Colore
Nero intenso (RAL 9005)
- Serie
Han® 1A
- Collegamento
A crimpare
- Numero Poli
4
- Tot poli
4
- Sezione del conduttore (min.)
0.13 mm²
- Sezione del conduttore (max.)
0.82 mm²
- Cicli di accoppiamento
100
- Serie
Han® 1A
- Contenuto
1 pz.
- Temperatura max.
+90 °C
- Min. temperatura
-30 °C
FALSE
4
Bus
-30-90 °C
V0
1.5 kV
Crimp connection
Other
3
FALSE
0.13-0.82 mm²
0.13-0.82 mm²
FALSE
Other
Thermoplastic
4 A
Thermoplastic
100
4
Documenti & Download
Scheda tecnica
Scheda tecnica 3007788 HARTING 09100043106 Inserto maschio Han® 1A 4 A crimpare 1 pz. Pezzo
Scheda tecnica 3007788 HARTING 09100043106 Inserto maschio Han® 1A 4 A crimpare 1 pz. Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3007788 HARTING 09100043106 Inserto maschio Han® 1A 4 A crimpare 1 pz. Pezzo
Descrizione
Inserti, collegamento a crimpare, presa, poliammide (PA), RAL 9005 (nero profondo), corrente nominale: 4 A, dimensioni: 1 A, contatti: 4 + schermatura
