Acquista Idec RF1V-3A1BL-D24 Relè per PCB 24 V/DC 6 A 3 NA, 1 NC 1 pz. da Conrad

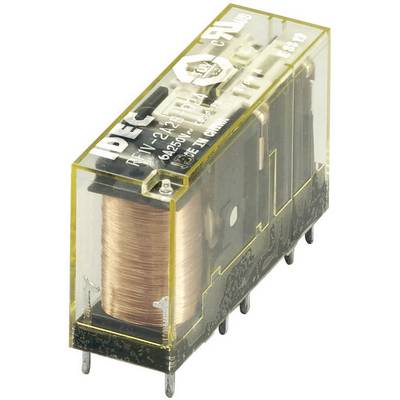

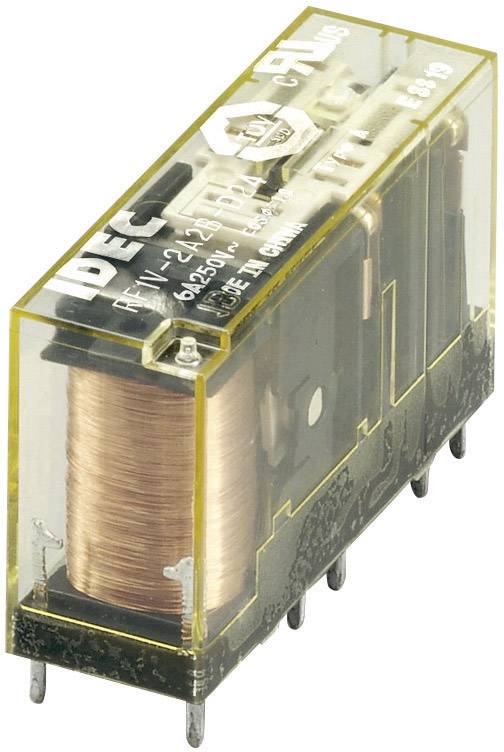

Un relè rettangolare, trasparente, con bobina di rame e diversi terminali metallici. Sono visibili marcature e numeri.

Immagine simile

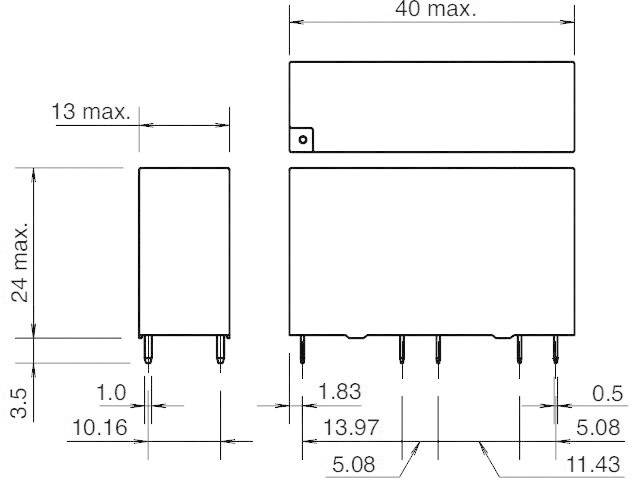

Disegno tecnico di un componente elettronico rettangolare con dimensioni massime in millimetri: 40 x 24 x 13.

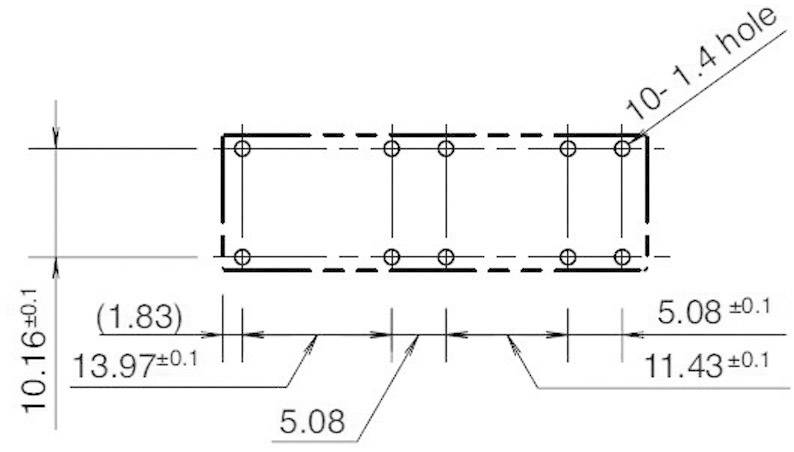

Disegno tecnico di un componente rettangolare con diversi fori e quote precise in millimetri.

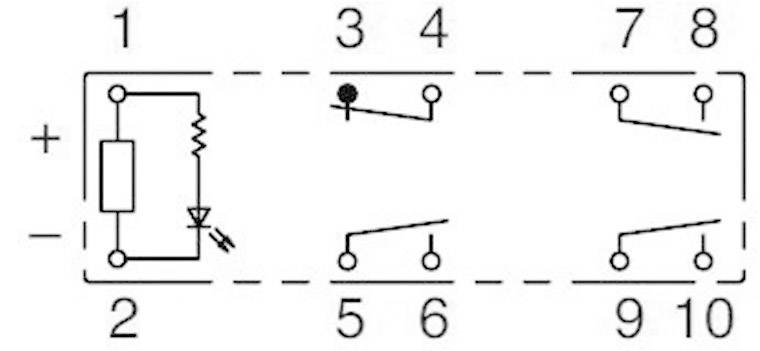

Diagramma di un relè elettrico con bobina, resistenza e diodi. I terminali sono numerati da 1 a 10, che mostrano le posizioni degli interruttori.

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

3 NA

1 NC

Tensione di commutazione max

30 V/DC

250 V/AC

Consegna entro Ven. 11 Set.

59 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (29,50 € / Pezzo)

29,50 €

IVA escl.

Segnala un problema

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: RF1V-3A1BL-D24

Tensione nominale bobina: 24 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 1600 Ω

Tipo contatto: 3 NA
1 NC

Materiale di contatto: AgSnO2

Tensione di commutazione max: 30 V/DC
250 V/AC

Corrente di commut. max.: 6 A

Max. potenza di commutazione: 180 W
1500 VA

Collegamento: Pin a saldare

Tempo di risposta: 8 ms

Tempo di caduta: 20 ms

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 40 mm

Larghezza: 13 mm

Altezza: 24 mm

Dim.: (L x L x A) 40 x 13 x 24 mm

Contenuto: 1 pz.

Potenza assorbita: 0,36 W

Tipo: RF1V-3A1BL-D24

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504691 Idec RF1V-3A1BL-D24 Relè per PCB 24 V/DC 6 A 3 NA, 1 NC 1 pz.

Descrizione

I relè con contatti guidati vengono impiegati in circuiti di sicurezza, per controllare le uscite degli interruttori di sicurezza (p.es. B.IDEC HS5B, HS5D, HS6B), le barriere immateriali di sicurezza e i tasti arresto di emergenza (p. es. B.IDEC XA1E, XW1E, YW1B). Inoltre possono essere impiegati per ampliare le uscite del relè di sicurezza e dei dispositivi controllo di sicurezza (p. es. B.IDEC FS1A). Standard e approvazioni: CE, TÜV, EN50205, EN61810-1, UL508, CSA C22.2 No.14.
