Name: Morsettiera per cavo Phoenix Contact Totale poli 5 Passo: 2.54 mm 1844604 100 pz.
Brand: Phoenix Contact
SKU: 2209473
Availability: BackOrder

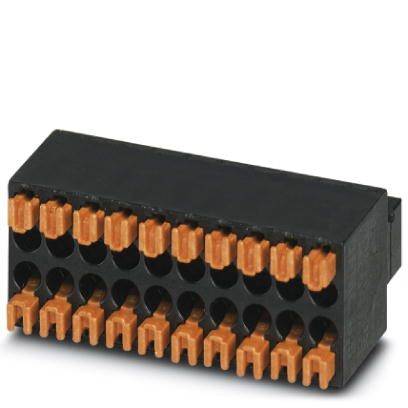

Un connettore elettrico nero con 24 slot arancioni disposti su due file. È utilizzato per l'integrazione di cavi.

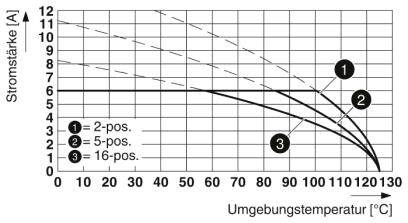

Il diagramma mostra l'intensità di corrente in funzione della temperatura ambiente. Tre curve per connessioni a 2, 5, 16 poli, che diminuiscono con l'aumento della temperatura. Assi: Intensità di corrente [A], Temperatura [°C].

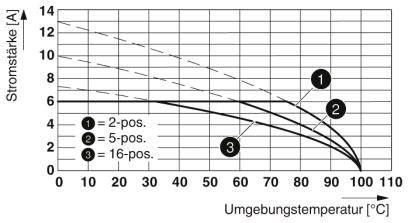

Il diagramma mostra la relazione tra l'intensità di corrente (A) e la temperatura ambiente (°C) per interruttori a 2, 5 e 16 poli; le curve diminuiscono all'aumentare della temperatura.

Il diagramma mostra l'intensità di corrente (A) in funzione della temperatura ambiente (°C) per connessioni a 2, 5 e 16 poli. L'intensità di corrente aumenta con l'aumentare della temperatura.

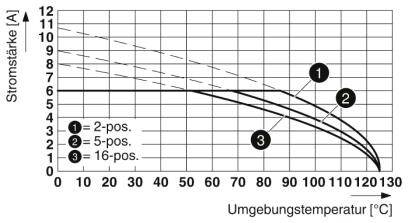

Il diagramma mostra la relazione tra l'intensità di corrente [A] e la temperatura ambiente [°C] per dispositivi a 2, 5 e 16 poli. L'intensità di corrente diminuisce all'aumentare della temperatura.

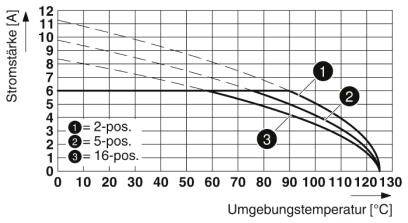

Il diagramma mostra l'intensità di corrente in Ampere in relazione alla temperatura ambiente in gradi Celsius. Tre curve per 2-Pos., 5-Pos., 16-Pos. con andamento decrescente.

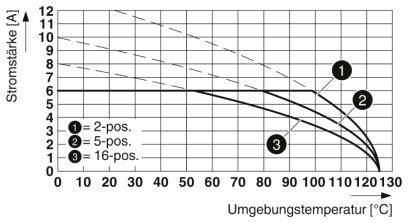

Il diagramma mostra il decadimento dell'intensità di corrente (A) in funzione della temperatura ambiente (°C) per sistemi a 2, 5 e 16 poli.

1/7

Immagine simile

Tipo prodotto

Morsettiera per cavo

Struttura

Presa

Numero di righe

Passo

2.54 mm

Totale poli

Scheda tecnica (PDF)

Consegna entro Gio 22 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 100 pz.)

Set(s)

Totale (463,11 € / Pezzo)

463,11 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettori per PCB

Contenuto: 100 pz.
Numero di righe: 2
Totale poli: 5

Dati tecnici

Numero di collegamenti: 10
Gruppo materiale isolante: IIIa
Tensione d'urto nominale (III/3): 2,5 kV
SISTEMA A INNESTO: MICRO COMBICON - DFMC 0,5
Bloccaggio: Senza
Numero di potenziali: 10
Altezza di montaggio (altezza senza pin saldato): 10,5 mm
Temperatura ambiente (montaggio): -5 °C... 100 °C
Forza di inserimento per polo circa: 2 N
Forza di trazione per polo circa: 1 N
Cicli di accoppiamento: 100

Tipo prodotto: Morsettiera per cavo

Struttura: Presa

Numero di righe: 2

Caratteristiche: con connessione a molla Push-In

Passo: 2.54 mm

Totale poli: 5

Larghezza: 13.2 mm

Corrente nominale: 6 A

Corrente nominale: 6 A

Contenuto: 100 pz.

AWG max.: 20

AWG min.: 26

Lunghezza di spellatura (max.): 7 mm

Dim.: (L x L x A) 15.85 x 13.2 x 10.5 mm

Collegamento: morsetto Push-In
Morsetti a molla

Codice articolo produttore: 1844604

Colore: Nero

Materiale d'isolamento: LCP

Materiale di contatto: Lega di Cu, placcata oro

Superficie di contatto lato collegamento: Oro

Tensione nom.: 160 V

Altezza: 10.5 mm

Lunghezza: 15.85 mm

Sezione Max.: 0.5 mm²

Sez. min: 0.14 mm²

Temperatura max.: +100 °C

Min. temperatura: -40 °C

Tipo: DFMC 0,5/ 5-ST-2,54

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Larghezza

Totale poli

Passo

Morsettiera per cavo Phoenix Contact MSTB Totale poli 14 Passo: 5.08 mm 1859292 1 pz. Pezzo

Articolo n°:2209484

Consegna entro Lun 12 Ott

23 Pezzo(i)Conrad Electronic

12 A

81.24 mm

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

9,83 €^*

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 2.54 mm 1821177 1 pz.

Articolo n°:2209442

Consegna entro Lun 12 Ott

45 Pezzo(i)Conrad Electronic

6 A

25.9 mm

2.54 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

7,78 €^*

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790182 1 pz.

Articolo n°:2209366

Consegna entro Lun 12 Ott

49 Pezzo(i)Conrad Electronic

8 A

35.8 mm

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,93 €^*

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.5 mm 1790564 1 pz.

Articolo n°:2209378

Consegna entro Lun 12 Ott

57 Pezzo(i)Conrad Electronic

8 A

41.9 mm

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

15,57 €^*

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 3.81 mm 1817505 1 pz.

Articolo n°:2209422

Consegna entro Mar 17 Nov

Conrad Electronic

8 A

45.03 mm

3.81 mm

Pezzo(i)

Quantità minima ordinabile: 50

Multipli: 50

10,65 €^*

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5 mm 1779725 1 pz.

Articolo n°:2209350

Disponibile a breve

Conrad Electronic

12 A

59.8 mm

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

14,75 €^*

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5 mm 1909294 1 pz.

Articolo n°:2209516

Consegna entro Gio 22 Ott

Conrad Electronic

12 A

50.1 mm

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

7,37 €^*

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5 mm 1910283 50 pz.

Articolo n°:2209520

Consegna entro Mar 20 Ott

5 Set(s)Conrad Electronic

12 A

60.02 mm

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

413,93 €^*

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1808967 1 pz.

Articolo n°:2209402

Consegna entro Lun 12 Ott

10 Pezzo(i)Conrad Electronic

12 A

59.92 mm

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

9,83 €^*

Morsettiera per cavo Phoenix Contact Totale poli 10 Passo: 5.08 mm 1848795 1 pz. Pezzo

Articolo n°:2209480

Consegna entro Lun 12 Ott

11 Pezzo(i)Conrad Electronic

12 A

50.8 mm

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

7,37 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2209473 Morsettiera per cavo Phoenix Contact Totale poli 5 Passo: 2.54 mm 1844604 100 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209473 Morsettiera per cavo Phoenix Contact Totale poli 5 Passo: 2.54 mm 1844604 100 pz.

Descrizione

I punti di contatto placcati oro garantiscono una qualità di trasmissione stabile nel tempo. Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Funzionamento intuitivo grazie al pulsante di azionamento a colori. Ottimizzato per condizioni di montaggio ristrette: Funzionamento e collegamento conduttore da una direzione.

Testo tradotto automaticamente.
