Name: PCE Instruments PCE-PMC 10 Analizzatore di qualità della rete trifase 3 fasi con funzione logger, TRMS - e trigger oscil
Brand: PCE Instruments
SKU: 3812959
Availability: BackOrder

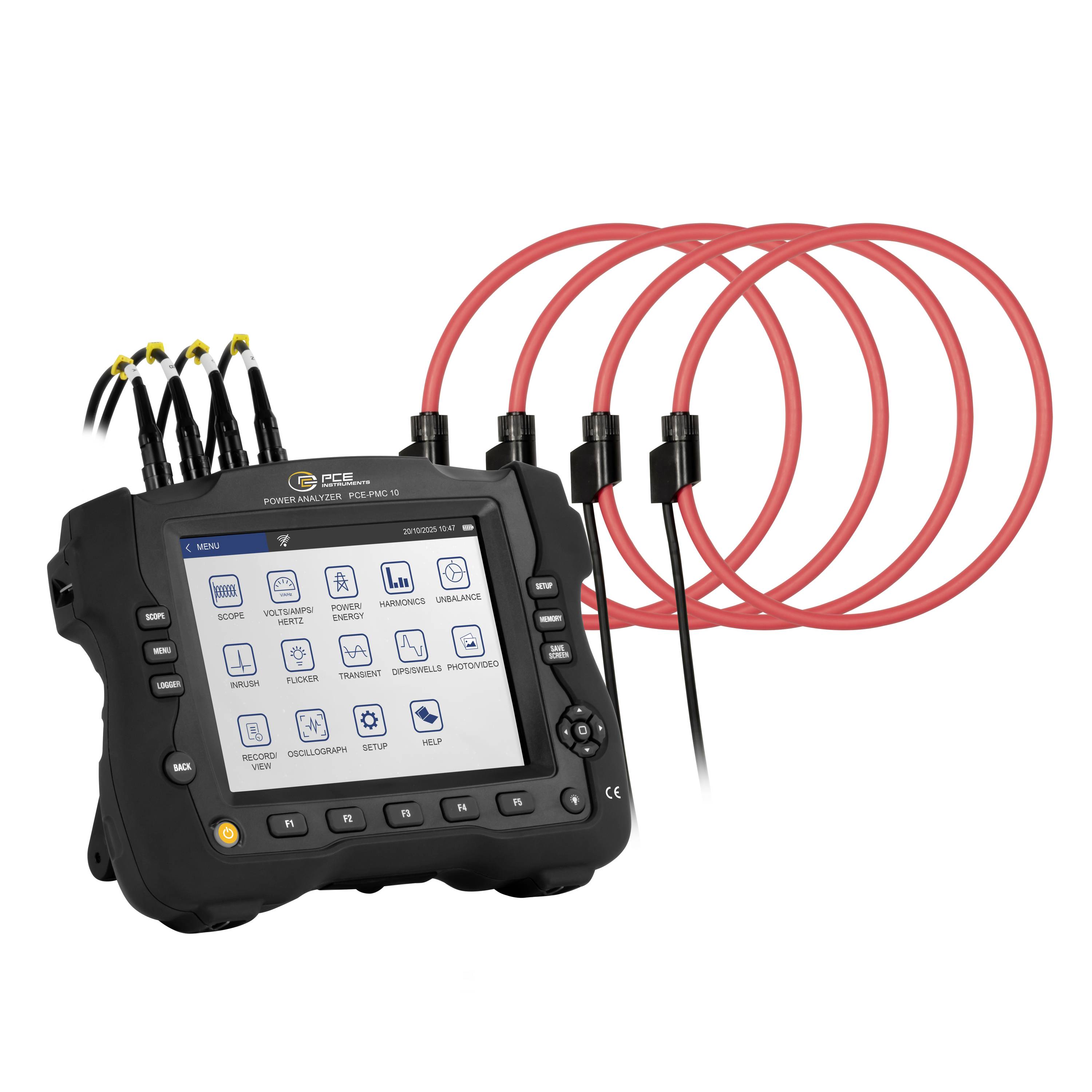

Tablet diagnostico portatile con schermo che mostra icone di menu, collegato a più cavi rossi e neri per i test dei veicoli.

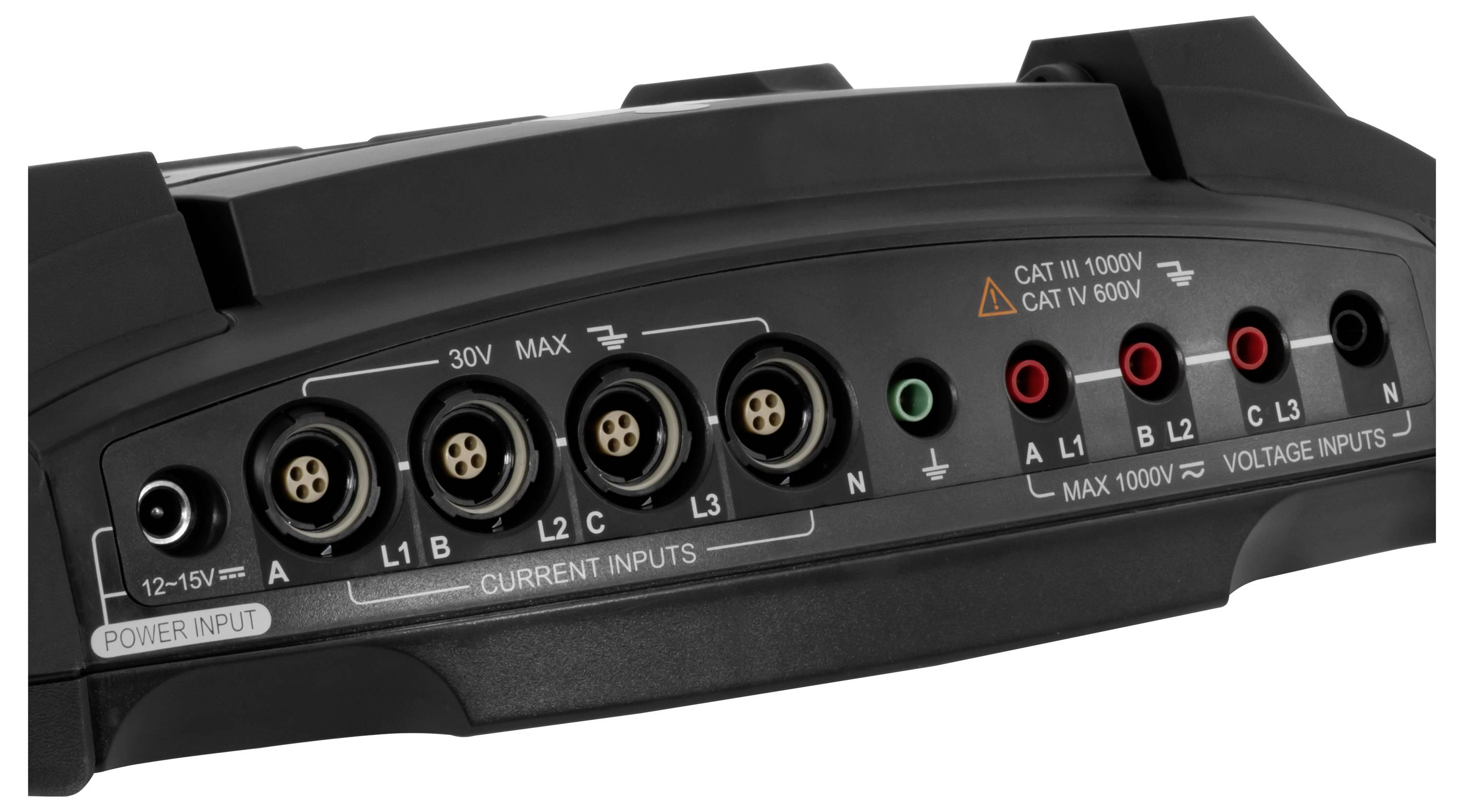

Pannello posteriore di un dispositivo di misurazione della potenza e della tensione con porte di ingresso etichettate: ingresso di alimentazione 12-15V, ingressi di corrente A, B, L1, L2, L3, N, e ingressi di tensione A, L1, B, L2, C, L3, N.

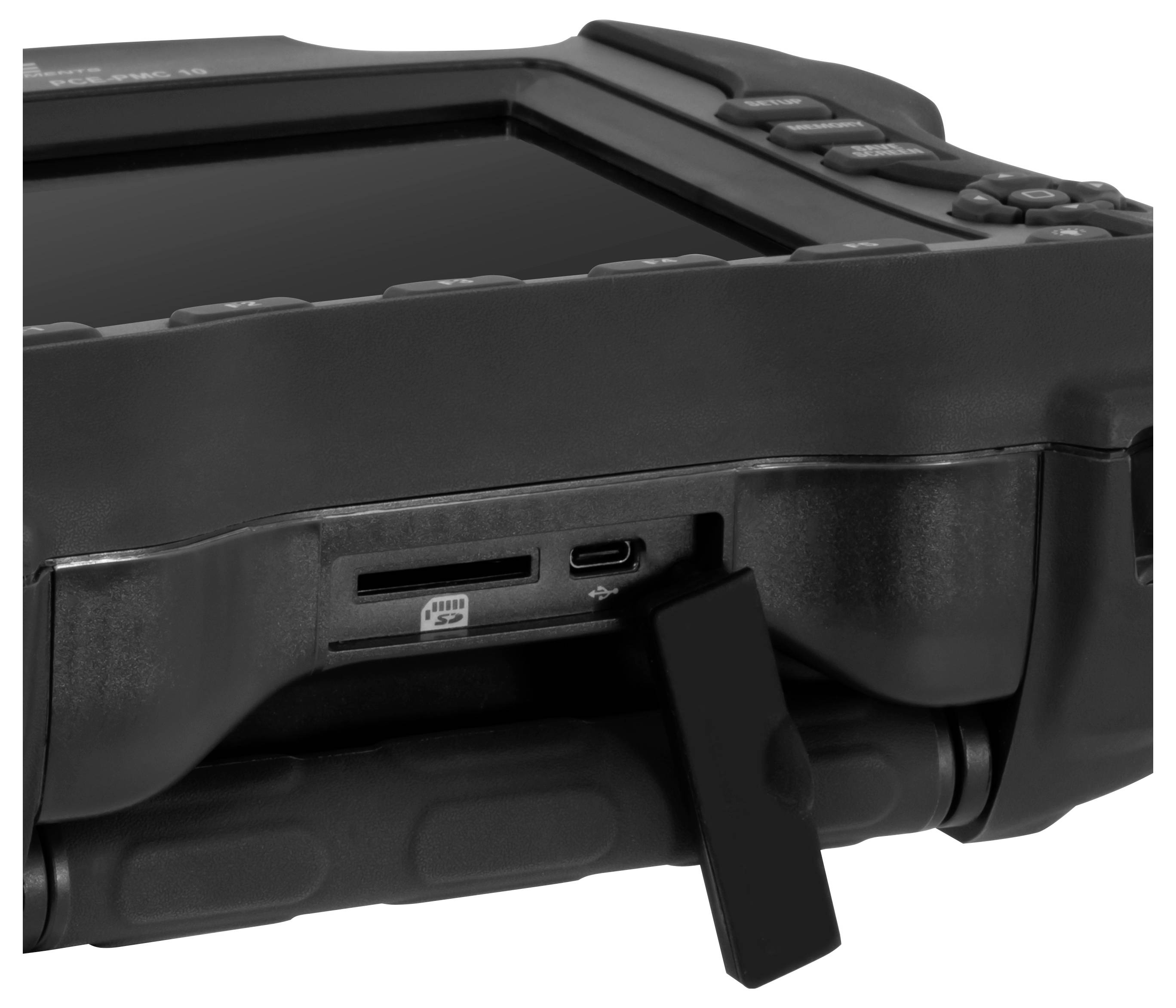

Primo piano di un robusto dispositivo palmare che mostra uno slot per scheda microSD, una porta USB-C e un fermo protettivo sul lato.

Batteria robusta nera con schermo incassato e morsetti di contatto, mostrata isolata su sfondo bianco.

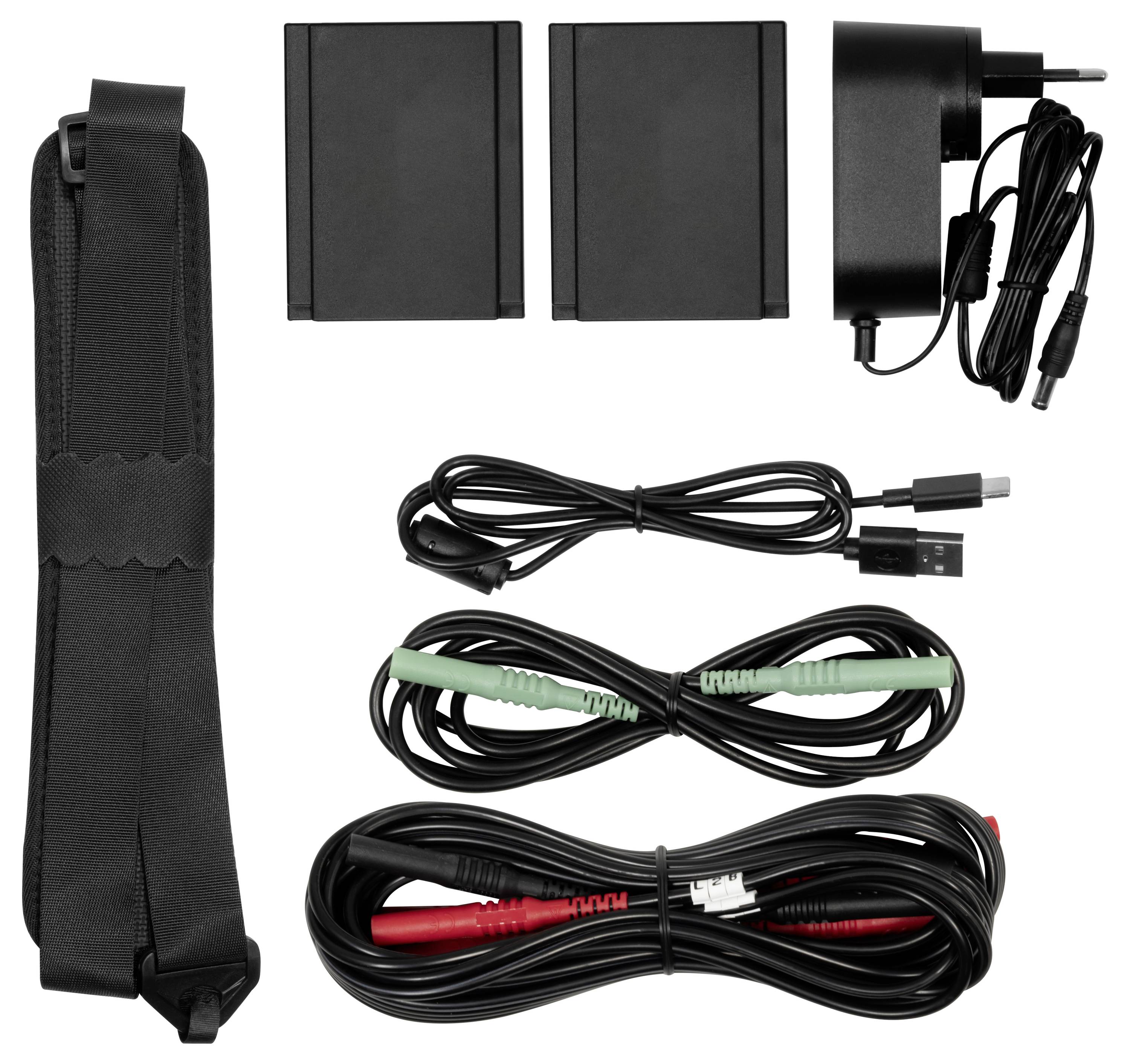

Kit di accessori per l'elettronica con cinghia di trasporto, adattatore di alimentazione, due pacchi batteria, cavo USB e due cavi di prova su sfondo bianco.

1/5

Scheda tecnica (PDF)

Consegna entro Ven 23 Ott

4 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (3654,92 € / Pezzo)

3654,92 €

IVA escl.

Spedizione gratuita

Solo 4 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

PROFESSIONISTA. CALIBRATED. ATTREZZATURA. PCE-PMC 10

Misurazione di tutte e tre le fasi e del conduttore neutro
Misurazione dell'efficienza degli inverter
Monitoraggio del segnale di rete
IEC 61000-4-30 classe a
Wifi
Funzione e memoria logger
Funzione oscilloscopio
Corrente di accensione
Display touch da 7,8 pollici
Software PC

Dati tecnici

Tensione continua CC
Intervallo di misura 1 ... 1000 V
Risoluzione 0,1 V.
Precisione ±0,5% v.Mw.
Corrente continua CC
Intervallo di misura 0,5 ... 6000 A
Risoluzione: 0,1 A
Precisione ±5% ±5 count
Tensione alternata CA
Intervallo di misura 1 ... 1000 V
Risoluzione 0,1 V.
Precisione ±0,5% v.Mw.
Intervallo di frequenza 42.5 ... 69 Hz
Corrente alternata CA
Intervallo di misura 0,5 ... 6000 A
Risoluzione: 0,1 A
Precisione ±0,5% v.Mw.
Angolo di fase
Campo di misura -360 ... 0 °
Risoluzione 1 °
Precisione: 1 °
Corrente di accensione
Intervallo di misura 0,5 ... 6000 A
Risoluzione: 0,1 A
Precisione 0,5% v.Mw.
Fattore di prestazione
Intervallo di misura 0 ... 1
Risoluzione 0,001
Precisione ±0,1 %
Flicker
Intervallo di misura 0 ... 20
Risoluzione 0,01
Precisione ±5 %
Sbilanciamento
Grandezza di misura tensione
Intervallo di misura 0 ... 20 %
Risoluzione: 0,1 %
Precisione ±0,1 %
Sbilanciamento
Grandezza di misura corrente
Intervallo di misura 0 ... 20 %
Risoluzione: 0,1 %
Precisione: ±1 %
Frequenza
Intervallo di misura 42,5 ... 460 Hz
Risoluzione: 0,001 Hz
Precisione ±0,01 Hz
Misurazione delle armoniche (armoniche)
Intervallo di misura 1 ... 50 (numero atomico)
Intervallo di corrente 0 ... 100 %
Intervallo di tensione 0 ... 100 %
Dati tecnici generali
Display di tipo touch
Dimensioni display 7,8 pollici
Supporto memoria: scheda SD,
64 GB di capacità di memoria
Intervallo di memoria di 1 s.
Intervallo di memoria fino a 60 min.
Interfaccia USB-C, WiFi
Standard IEC 61000-4-30, IEC 61000-4-7-15, IEC 61000-4
Diametro massimo del cavo 150 mm
Standard di sicurezza CAT III 1000V, CAT IV 600 V.
Lingua del menu inglese (GB), inglese (US), cinese
Classe di protezione (dispositivo) IP42
Alimentazione elettrica 12 ... 15 V CC (alimentatore incl.)
Tipo di connettore spina europea
Batteria/batteria 2 x 7,4 V interna, batteria agli ioni di litio
Capacità 5200 mAh
Condizioni di funzionamento -10 ... 40 °C , 10 ... 95% r. F.
Condizioni di conservazione -20 ... 60 °C , 10 ... 95% r. F.
Dimensioni ( L x P x a ) 280 x 75 x 215 mm
Peso: 1834 g

Tipo prodotto: Analizzatore di qualità della rete trifase

Categoria di misura: CAT III 1000 V
CAT IV 600 V

: di fabbrica senza certificato

Tensione di alimentazione: 12 - 15 V/DC

Dim.: (L x L x A) 280 x 75 x 215 mm

Peso: 1834 g

Tipo misurazione: 3 fasi

Caratteristiche analizzatore di rete: con funzione logger
TRMS - e trigger oscilloscopio
Display grafico

Larghezza: 75 mm

Altezza: 215 mm

Lunghezza: 280 mm

Interfacce: USB-C
WiFi

Documenti & Download

Scheda tecnica

Scheda tecnica 3812959 PCE Instruments PCE-PMC 10 Analizzatore di qualità della rete trifase 3 fasi con funzione logger, TRMS - e trigger oscil

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3812959 PCE Instruments PCE-PMC 10 Analizzatore di qualità della rete trifase 3 fasi con funzione logger, TRMS - e trigger oscil

Descrizione

Il misuratore di potenza all'avanguardia consente misurazioni precise e complete di corrente, tensione, frequenza, potenza, sfarfallio di energia e armoniche. È stato progettato appositamente per fornire dati affidabili sia in applicazioni industriali che durante l'analisi di impianti fotovoltaici o inverter.

Il monitoraggio simultaneo di tutte e tre le fasi e del conduttore neutro fornisce un quadro completo dell'impianto elettrico. La misurazione dell'efficienza degli inverter permette un'analisi dettagliata della conversione di energia, mentre il monitoraggio del segnale di rete rileva continuamente anomalie e disturbi. Questo misuratore di potenza è quindi uno strumento indispensabile per l'analisi professionale dell'energia.

Grazie alle moderne interfacce di comunicazione come WiFi, il misuratore di potenza si integra facilmente con i sistemi esistenti e consente la valutazione wireless dei dati di misurazione. La funzione di registrazione integrata e la memoria proteggono in modo affidabile tutti i dati rilevanti per un'analisi successiva.

Una funzione oscilloscopio integrata permette la rappresentazione visiva di andamento del segnale, comprese le correnti di accensione, e supporta così l'analisi di fenomeni transitori. Il grande display touch da 7,8 pollici garantisce un funzionamento intuitivo e una rappresentazione chiara di tutti i valori di misura, grafici e funzioni di analisi. Il misuratore di potenza soddisfa i requisiti della norma IEC 61000-4-30 classe a e garantisce in questo modo un'analisi a norma dei parametri di qualità della rete.

Questo misuratore di potenza combina precisione, versatilità e praticità Ideal d'uso moderna ed è ideale per l'analisi energetica, la diagnosi dei guasti e i test di efficienza in sistemi elettrici complessi.
