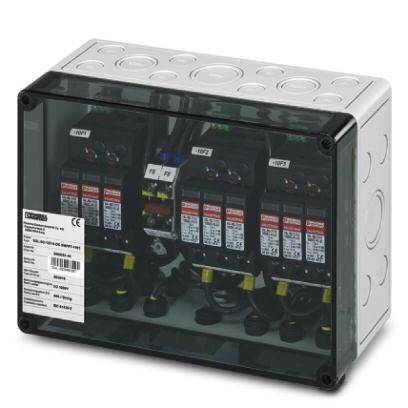

Scatola elettrica di distribuzione con più fusibili e connessioni dei cavi in contenitore trasparente, che mostra la struttura interna e le etichette.

Immagine simile

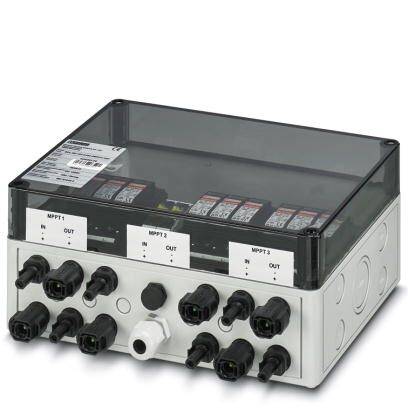

Involucro con molteplici connessioni per cavi e moduli di commutazione, probabilmente per applicazioni elettriche o elettroniche.

Diagramma di due valvole con frecce. A sinistra, la valvola indica il flusso 'IN+', a destra 'IN-'. Entrambe hanno strutture diverse.

Simbolo per la messa a terra con elettrodo, in un motivo verde-giallo con tre contatti grigi; rappresentazione di un elemento di alimentazione.

Simbolo di terra: tre rettangoli orizzontali grigi su una piastra a strisce verde-gialle, con simbolo di terra in basso.

Schema di collegamento di un piano elettrico trifase che mostra la connessione di tre percorsi di tensione e un condensatore.

Disegno tecnico di un involucro rettangolare con dimensioni indicate: 254x120 mm sopra, 180x110,7 mm lateralmente.

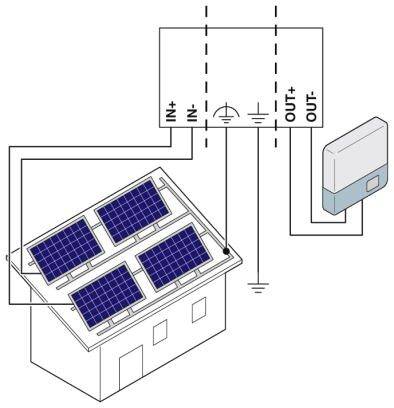

Schema di un impianto solare: Una casa con quattro pannelli solari sul tetto. I cavi conducono a un inverter.

Diagramma di due valvole con etichette 'OUT+' e 'OUT-'. A sinistra un cerchio aperto con frecce, a destra un blocco chiuso.

1/9

Immagine simile

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (356,56 € / Pezzo)

356,56 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Scatola di collegamento del generatore

Installazione e messa in funzione rapide
Combinazione di interruttori a norma grazie all'applicazione della norma DIN EN 61439

Dati tecnici

Tipo di protezione: IP65
Temperatura ambiente (funzionamento): da -20 °C ... +55 °C
Materiale coperchio/sportello: Policarbonato (trasparente)
Numero di ingressi stringa: 1 (per tracker MPP)
Corrente per stringa: 40 A.
Numero di uscite: 1 (per tracker MPP)
Numero di tracker MPP supportati: 3
Tipo di ingresso cavi: SUNCLIX
Sezione del cavo ingresso stringa: 2,5 mm² - 6 mm²
Sezione cavo uscita: 2,5 mm² - 6 mm²

Tipo prodotto: Scatola di collegamento del generatore

Dim.: (L x A x P) 254 x 180 x 111 mm

Peso: 3.10

Contenuto: 1 pz.

Larghezza: 254 mm

Altezza: 180 mm

Profondità: 111 mm

Tensione sistema: 1000 V

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209742 Phoenix Contact 2403336 SOL-SC-1ST-0-DC-3MPPT-2001

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209742 Phoenix Contact 2403336 SOL-SC-1ST-0-DC-3MPPT-2001

Descrizione

Scatola di collegamento del generatore; tensione MPP: 1000 V CC; conteggio delle stringhe: 1; numero di tracker MPP supportati: 3; protezione da sovratensione: T2; tipo di introduzione del cavo: SUNCLIX; dotazione: Connettore CC per il collegamento del GAK.
