Sonel MZC-306 Tester per installazioni

Un dispositivo di misurazione elettronico con display digitale mostra '0,63 Ω'. Possiede diversi pulsanti e manopole di regolazione per controllare le funzioni.
Strumento di misurazione elettrico con display digitale, che mostra la misurazione in Ohm. Circondato da un involucro protettivo arancione.

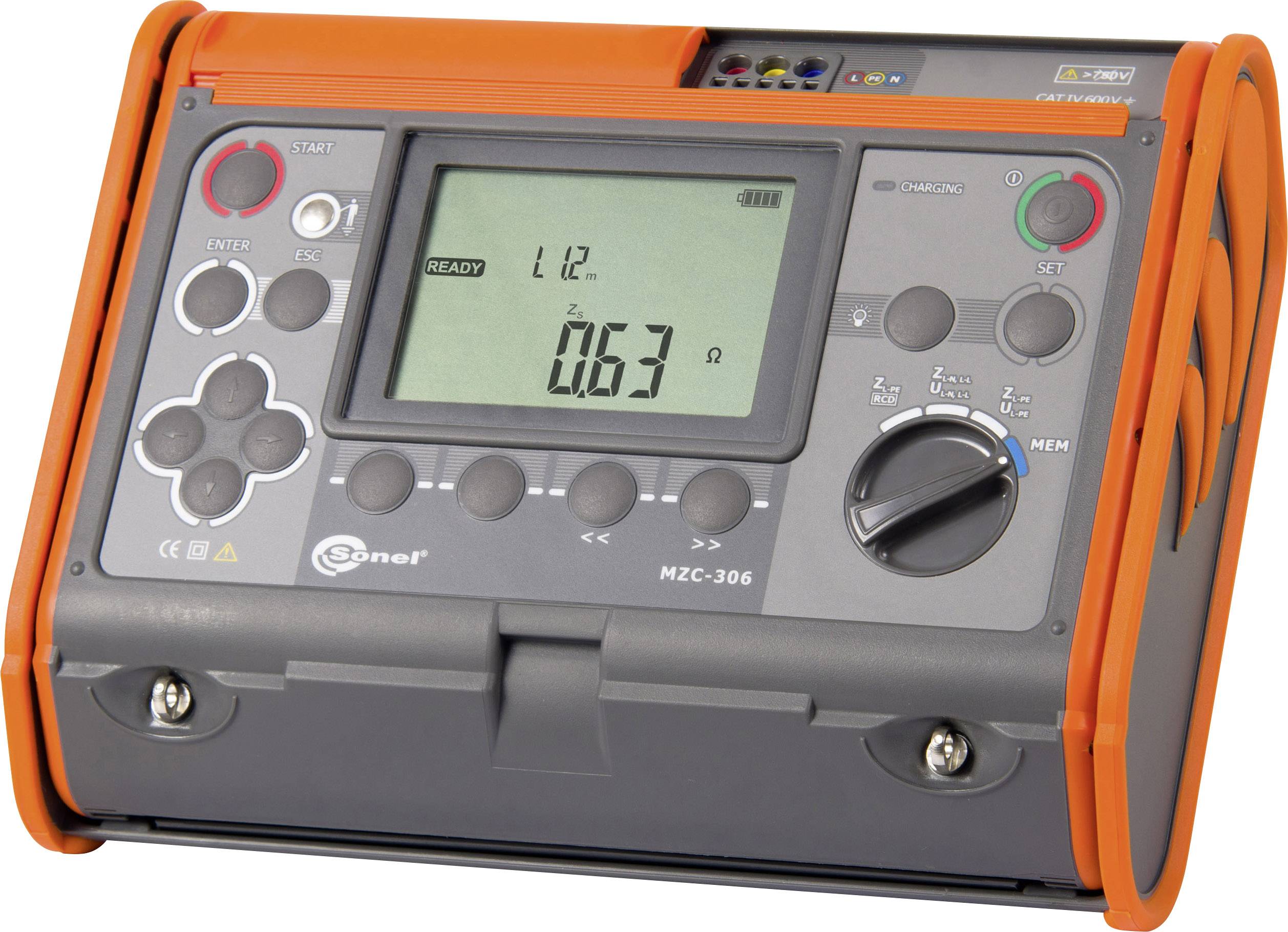

Dispositivo elettronico di misurazione con display e comandi. Mostra un valore di misurazione di '0,63 Ohm'. Idoneo per verifiche elettriche.
1/3
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Disponibile a breve
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (3259,00 € / Pezzo)
3259,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Dispositivo di misura di impedenza di loop MZC-306

  • Misurazione dell'impedenza di loop: ZL-PE,ZL-N,ZL-L a tensione di rete fino a 750V
  • Messtrom: max. 30A
  • Autom. Da questi viene calcolato della corrente di cortocircuito
  • Misurazione di tensione AC
  • Misurazione della frequenza
  • Intervallo di misura a norma IEC 61557
  • La verifica del corretto collegamento PE
  • Trasferimento dati via USB
  • Memoria per 990 valori di misura

Dati tecnici

  • Area di misurazione dell'impedenza di loop ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: risoluzione: 0,01 Ω, precisione: ±(5% v.M. + 3 digit); area di misurazione dell'impedenza di loop ZL-PE,ZL-N,ZL-L 20,0...199,9 Ω: risoluzione: 0,1 Ω, precisione: ±(4% v.M. + 3 digit); area di misurazione dell'impedenza di loop ZL-PE,ZL-N,ZL-L 200...1999 Ω: risoluzione: da 1 Ω, precisione: ±(4% v.M. + 3 digit); tensione nominale UnL-N/UnL-L: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690; intervallo di tensione ZL-PE, ZL-N: 100...440 V; intervallo di tensione ZL-L: 100...750V; frequenza: 45...65 Hz; misurazione della corrente: max. Intervallo di 30 A; misurazione dell'impedenza di loop ZL-PE 0,00...19,99: risoluzione: 0,1 Ω, precisione: ±(6% v.M. + 10 digit); area di misurazione dell'impedenza di loop ZL-PE 20...199 Ω: risoluzione: 0,1 Ω, precisione: ±(6% v.M. + 5 digit); area di misurazione dell'impedenza di loop ZL-PE 200...1999 Ω: risoluzione: da 1 Ω, precisione: ±(6% v.M. + 5 digit), tensione nominale ZL-PE un: 100...440 V, tensione: 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 290 V, 400 V; intervallo misurazione della tensione da 0,0 V...249,9 V: risoluzione: 0,1 V, precisione: ±(2% v.M. + 4 digit); area di misurazione della tensione 250 V...750 V: risoluzione: 1 V, precisione: ±(2% v.M. + 2 digit); area frequenza: 45,0 Hz...65,0 Hz
Tipo prodotto

Tester per installazioni

di fabbrica senza certificato

Categoria di misura

CAT IV 600 V

Interfacce

USB

Dim.

(L x L x A) 300 x 400 x 200 mm

Peso

4.16 kg

IP67

Range di misurazione (VDE)

Impedenza dell'anello

Tensione

Corrente

Frequenza

Resistenza

Display

digitale (LCD)

Larghezza

400 mm

Altezza

200 mm

Lunghezza

300 mm

Procedura di test

automatica

Alimentatori VDE

Alimentazione a rete

Memoria (posizioni)

990

Memoria VDE

si

Tipo

MZC-306

Caratteristiche tester VDE

Con software

Documenti & Download

Scheda tecnica

Scheda tecnica 1427974 Sonel MZC-306 Tester per installazioni

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1427974 Sonel MZC-306 Tester per installazioni

Descrizione

Il dispositivo di misura di impedenza di loop efficace MZC-306 di sonel serve per la misurazione di loop ZL-PE, ZL-N e ZL-L nelle reti di 110V-715V con frequenze da 45 a 65 Hz. Le scansioni sono dopo la verifica della corretta porta PE con una corrente di prova a seconda della tensione di rete con un massimo di 30A. Dopo il processo automatico di kalkulierung della corrente di cortocircuito può quindi il corretto funzionamento della configurazione di protezione da sovracorrente. Per ulteriori parametri di misurazione come tensione AC e frequenza quindi, tramite cavo USB al PC e tramite il software Sonel Reader in un secondo momento.

Testo tradotto automaticamente.

Versione

  • Custodia in gomma robusto alloggiamento IP 54,CAT IV 600V,tipo di protezione: IP67,adattatore CEE 16A e 32A 4 e 5 poli;Prufleitungungen e morsetti a coccodrillo,UNI-spina schuko,borsa,Software di protocollo Sonel Reader,trasferimento dati tramite OR 1 batterie LR6,adattatore

Contenuto della fornitura

  • Adattatore per contatto di protezione UNI WS-05 (angolo)
  • Cavo di misura 1,2m giallo
  • Cavo di misura 1,2 m blu
  • Cavo di misura 1,2m rosso
  • Morsetto a coccodrillo blu K02
  • Morsetto a coccodrillo rosso K02
  • Puntale di prova, blu
  • 1 puntale di prova, rosso
  • Puntale di prova giallo
  • Borsa portadocumenti L-4
  • Cavo USB
  • Batteria Ni-MH
  • 4,8V
  • 4,2Ah
  • Cinghia per il trasporto
  • Caricabatterie Z7
  • Software: Sonel Reader
  • Istruzioni per l'uso
  • Certificato di taratura
