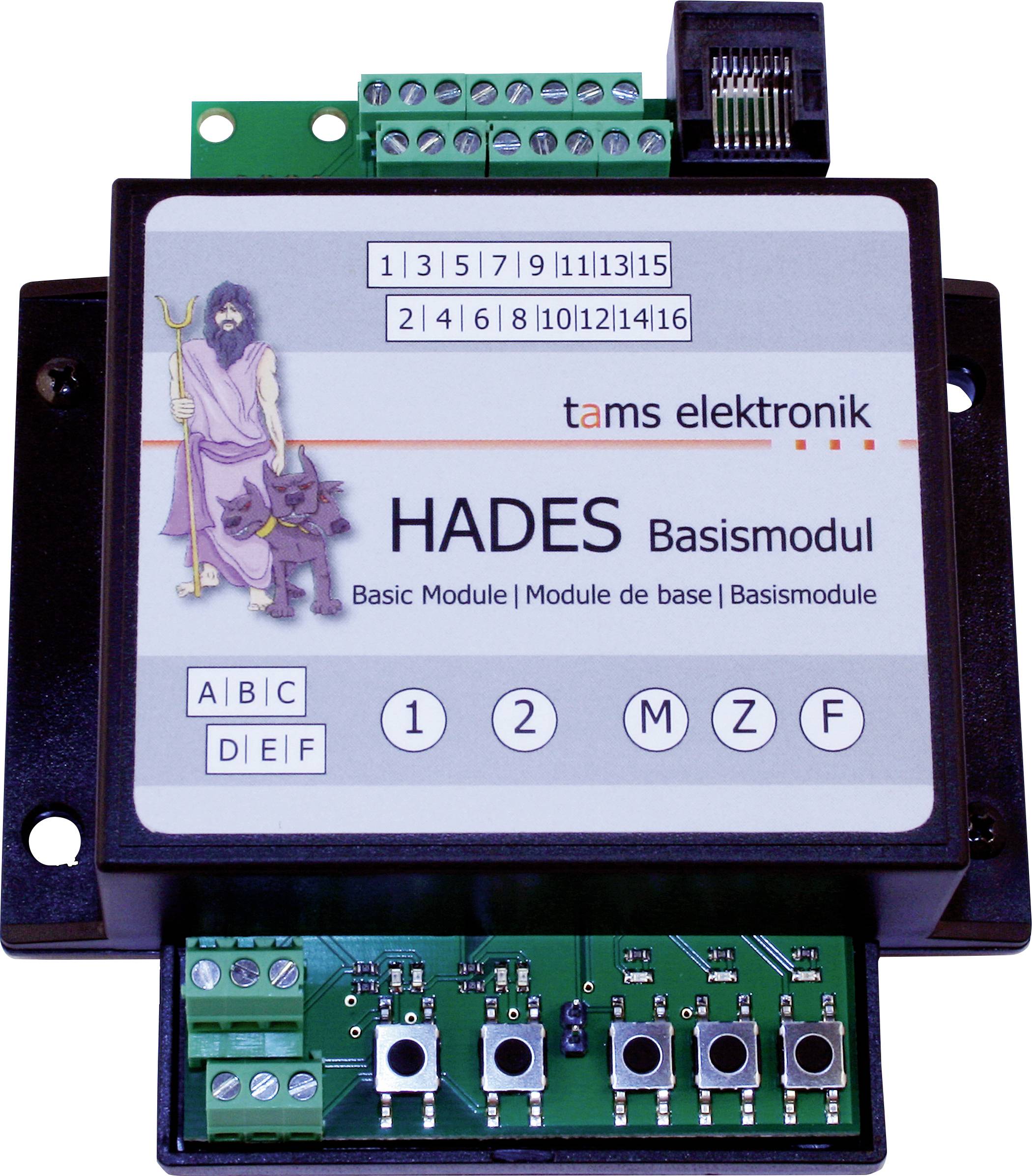

TAMS Elektronik 51-04117-01 Controllo della stazione Accessorio per Hades modulo base
EAN:
Codice produttore
Articolo n°:
Numero
Totale (114,75 € / Pezzo)
114,75 €
IVA escl.
Spedizione gratuita
Solo 6 Pezzo(i) disponibili
Dati tecnici
- Tensione di alimentazione per il circuito: Tensione continua o alternata da 12 a 18 V. Nota: LA HADES fornisce la corrente per la commutazione delle deviatoi di ritrazione. L'alimentazione di tensione deve quindi essere adattata alle dimensioni nominali e al tipo morbido.
- Alimentazione dei binari nella stazione ferroviaria d'ombra: Tramite il trasformatore di trazione analogico o la tensione dei binari digitali
- Max. Corrente d'uscita: 3.000 ma per ogni binario di arresto
- Uscite aggiuntive: 2 per LED di indicazione presenza esterni, tensione di alimentazione: Costante 5 V.
- Ingressi aggiuntivi: 2 per pulsanti di estensione esterni, 1 per interruttori esterni
- Tempo di estensione: Da 2 a 20 secondi (regolabile in incrementi di 1 secondo)
- Dimensioni
- Dimensioni scheda: 74 x 105 mm
- Dimensioni contenitore incluso: 100 x 112 x 35 mm
- Tipo prodotto
Controllo della stazione
- Caratteristiche
per Hades modulo base
- Tipo modello
Accessorio
- Lunghezza
100 mm
- Larghezza
112 mm
- Altezza
35 mm
- Dim.
(L x L x A) 100 x 112 x 35 mm
- Classe di età
da 15 anni
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3775676 TAMS Elektronik 51-04117-01 Controllo della stazione Accessorio per Hades modulo base
Descrizione
Per il monitoraggio e il controllo di
2 binari di servizio
– Un binario di transito o.
– Una sezione di sosta all'ingresso della stazione ombra incl. Segnale di ingresso
I treni che arrivano alla stazione di ombra vengono automaticamente diretti al primo binario libero. Se un binario di appoggio è libero, HADES attiva il deviatoio corrispondente. Prima del deviatoio, una sezione breve del binario di discesa è diseccitata. Non appena il rilevatore di binario integrato rileva un consumatore di corrente, il deviatoio viene messo in posizione e la sezione viene diseccitata dopo il deviatoio. Il treno si ferma indipendentemente dal fatto che la locomotiva sia tirata o spinta.
Il modulo base monitora e controlla i primi due binari di arresto. Un modulo binari aggiuntivo controlla e controlla 2 binari di arresto aggiuntivi (max. 15 moduli binari collegabili).
In caso di guasto, i LED lampeggiano e l'uscita di altri treni viene bloccata. Se si verifica solo un guasto nella tensione del binario, il funzionamento continua con le ultime impostazioni dopo la riaccensione.
· Da 2 a 32 binari di servizio
· Numero dispari di binari di deposito possibile
· Modalità di funzionamento: "First-in-First-out", controllo casuale, attivazione manuale tramite pulsante
· Collegamento dei moduli con cavi patch RJ-45
· Blocco dell'uscita tramite interruttore esterno sul modulo base
· Max. Corrente d'uscita: 3000 ma per ogni binario di arresto.
Testo tradotto automaticamente
2 binari di servizio
– Un binario di transito o.
– Una sezione di sosta all'ingresso della stazione ombra incl. Segnale di ingresso
I treni che arrivano alla stazione di ombra vengono automaticamente diretti al primo binario libero. Se un binario di appoggio è libero, HADES attiva il deviatoio corrispondente. Prima del deviatoio, una sezione breve del binario di discesa è diseccitata. Non appena il rilevatore di binario integrato rileva un consumatore di corrente, il deviatoio viene messo in posizione e la sezione viene diseccitata dopo il deviatoio. Il treno si ferma indipendentemente dal fatto che la locomotiva sia tirata o spinta.
Il modulo base monitora e controlla i primi due binari di arresto. Un modulo binari aggiuntivo controlla e controlla 2 binari di arresto aggiuntivi (max. 15 moduli binari collegabili).
In caso di guasto, i LED lampeggiano e l'uscita di altri treni viene bloccata. Se si verifica solo un guasto nella tensione del binario, il funzionamento continua con le ultime impostazioni dopo la riaccensione.
· Da 2 a 32 binari di servizio
· Numero dispari di binari di deposito possibile
· Modalità di funzionamento: "First-in-First-out", controllo casuale, attivazione manuale tramite pulsante
· Collegamento dei moduli con cavi patch RJ-45
· Blocco dell'uscita tramite interruttore esterno sul modulo base
· Max. Corrente d'uscita: 3000 ma per ogni binario di arresto.
Testo tradotto automaticamente
Contenuto della fornitura
- 1 HADES modulo base, modello: Apparecchio pronto nell'alloggiamento
- 1 jumper
Note
Note
HADES fornisce la corrente per la commutazione delle deviatoi di ingresso. L'alimentazione di tensione deve quindi essere adattata alle dimensioni nominali e al tipo morbido.
Per impianti analogici per modellismo ferroviario (DC e AC).
Per impianti digitali di modellismo ferroviario.
