TAMS Elektronik 52-01187-01 Rilevatore binario occupato Accessorio
EAN:
Codice produttore
Articolo n°:
Numero
Totale (49,17 € / Pezzo)
49,17 €
IVA escl.
Solo 7 Pezzo(i) disponibili
Highlights & Dettagli

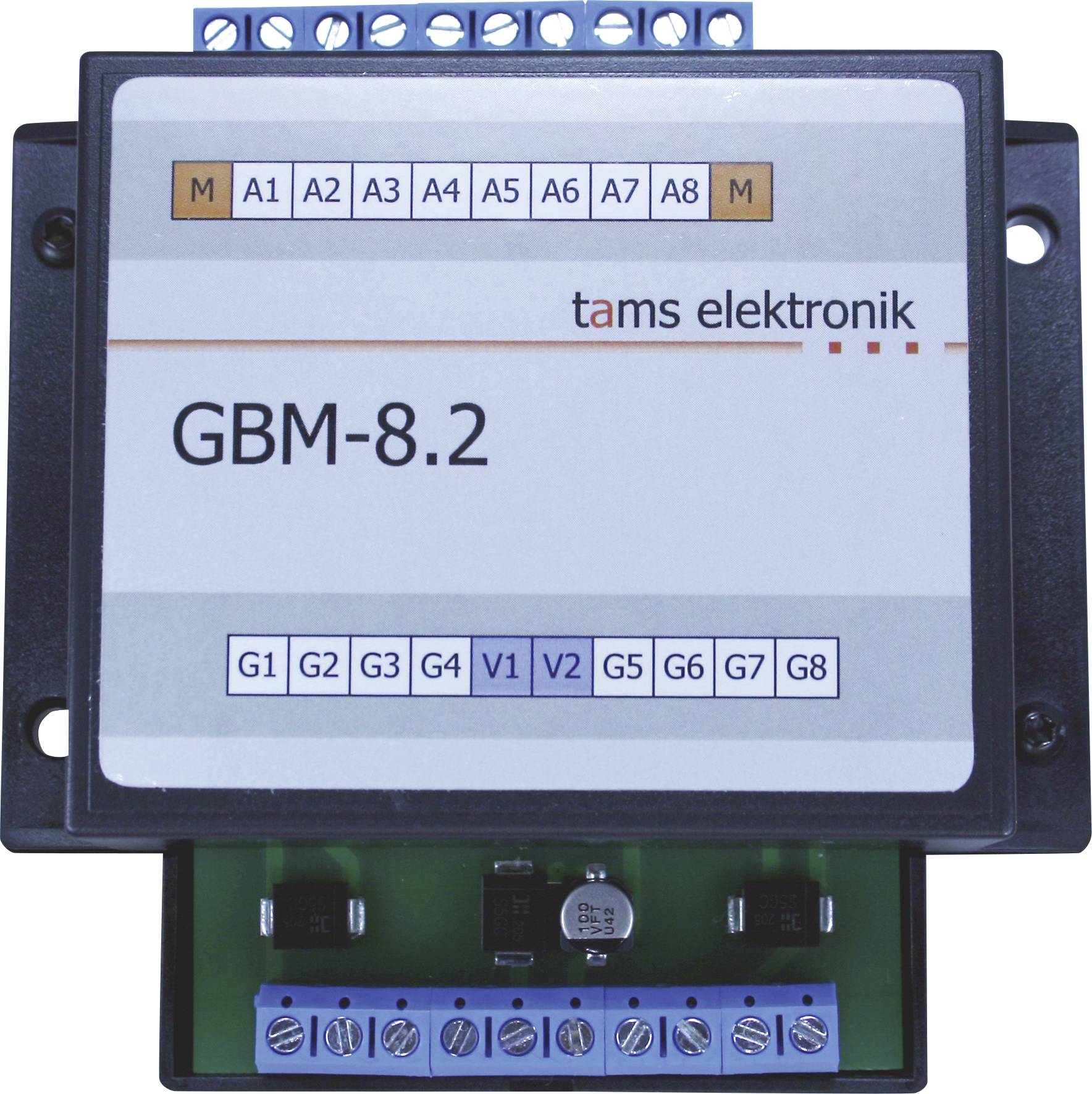

Rilevatore di binario occupato TAMS Elektronik GBM-8.2
- Ingressi e uscite separati galvanicamente
- Adatto per tutte le dimensioni nominali
Dati tecnici
- Numero di sezioni di binario monitorate: 8
- Valutazione dei messaggi di ricevuta: Rispetto alla massa dei componenti a valle
- Isolamento galvanico: Tra ingressi e uscite
- Ingressi e uscite:
- - 8 ingressi per il collegamento delle sezioni dei binari monitorate
- - 8 uscite per il collegamento degli ingressi di feedback a valle e/o dei LED per la visualizzazione degli stati di occupazione
- Alimentazione di tensione: Tramite le guide. Nota: Tutte le sezioni del binario devono essere in un circuito ausiliario o essere alimentate tramite un trasformatore di trazione comune. Un trasformatore di trazione comune / un circuito ausiliario
- max. Corrente nelle sezioni di binario: 6 a per sezione di binario
- max. Corrente per uscita 500 ma
- Sensibilità: 1 ma … 15 ma. Regolazione separata su un potenziometro trimmer per ciascuna delle 8 sezioni del binario
- Dimensioni scheda: 63 x 97 mm
- Dimensioni contenitore incluso: 100 x 98 x 35 mm
- Tipo prodotto
Rilevatore binario occupato
- Tipo modello
Accessorio
- Corrente di uscita
500 mA
- Lunghezza
100 mm
- Larghezza
98 mm
- Altezza
35 mm
- Dim.
(L x L x A) 100 x 98 x 35 mm
- Classe di età
da 15 anni
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3775681 TAMS Elektronik 52-01187-01 Rilevatore binario occupato Accessorio
Descrizione
La sensibilità "corretta", in cui un rivelatore di binario occupato rileva un consumatore di corrente in una sezione, dipende da diversi fattori: Ad esempio, se i veicoli i cui assi sono stati ricoperti con vernice di resistenza attivano un messaggio, è necessaria una sensibilità molto elevata. Negli impianti digitali, tuttavia, un'elevata sensibilità può diventare un problema se le tensioni di disturbo generate dal sistema digitale causano falsi messaggi.
Nel GBM-8.2 la sensibilità di ogni sezione di segnalazione può essere impostata separatamente su un potenziometro trimmer e adattata alle esigenze individuali.
Ambiti di utilizzo:
– Impianti di tutte le dimensioni nominali (fino a 6 a per sezione di binario)
- Impianti digitali (indipendenti dal formato) in combinazione con feedback che leggono i contatti di massa (ad es. S88)
– Impianti analogici (corrente continua o alternata). Nota: In linea di principio, il GBM-8.2 negli impianti a corrente continua analogici può rilevare solo veicoli che rientrano nella sezione del binario monitorato da una direzione di marcia.
Testo tradotto automaticamente
Nel GBM-8.2 la sensibilità di ogni sezione di segnalazione può essere impostata separatamente su un potenziometro trimmer e adattata alle esigenze individuali.
Ambiti di utilizzo:
– Impianti di tutte le dimensioni nominali (fino a 6 a per sezione di binario)
- Impianti digitali (indipendenti dal formato) in combinazione con feedback che leggono i contatti di massa (ad es. S88)
– Impianti analogici (corrente continua o alternata). Nota: In linea di principio, il GBM-8.2 negli impianti a corrente continua analogici può rilevare solo veicoli che rientrano nella sezione del binario monitorato da una direzione di marcia.
Testo tradotto automaticamente
Contenuto della fornitura
- 1 rivelatore di binario occupato GBM-8.2, modello: Dispositivo pronto nell'alloggiamento
