Acquista TAMS Elektronik 51-04116-01-C Controllo della stazione assemblato Modulo base da Conrad

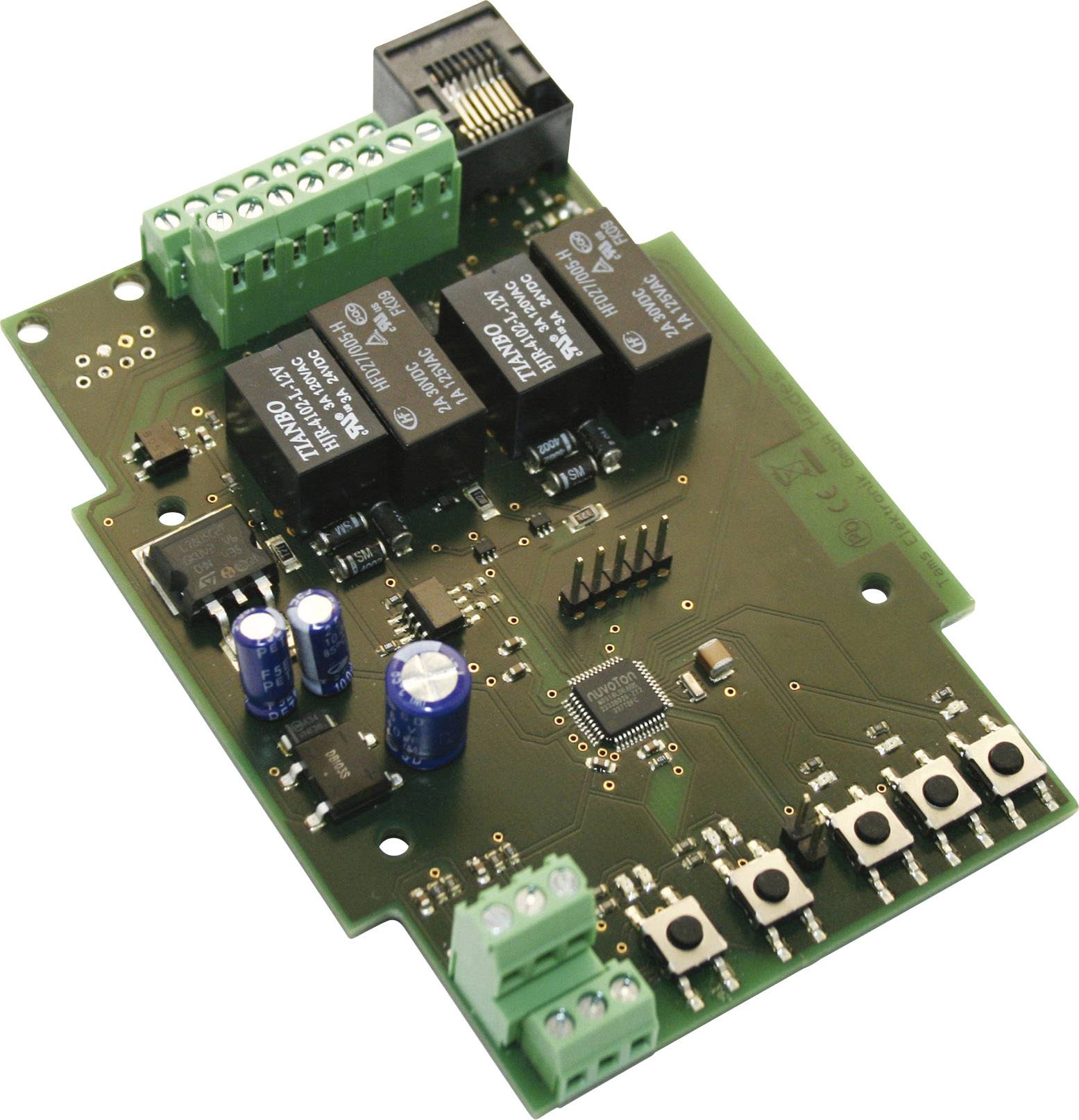

Una scheda verde con più condensatori, resistenze e pulsanti. In alto un connettore Ethernet, a sinistra morsetti verdi.

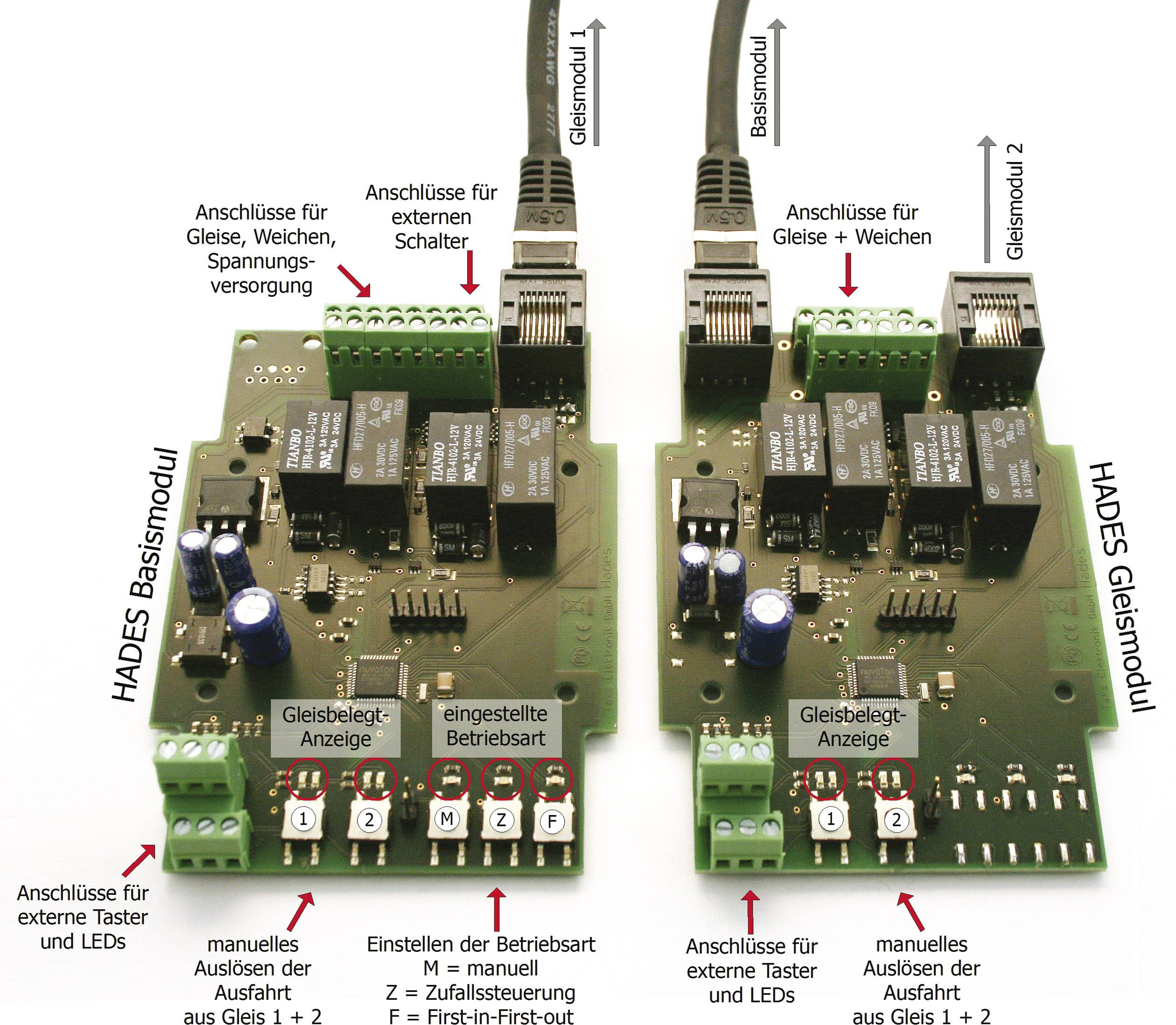

'Due moduli HADES per il modellismo ferroviario. Quello di sinistra è il modulo base, quello di destra il modulo per i binari. Entrambi i moduli mostrano connessioni e pulsanti.'

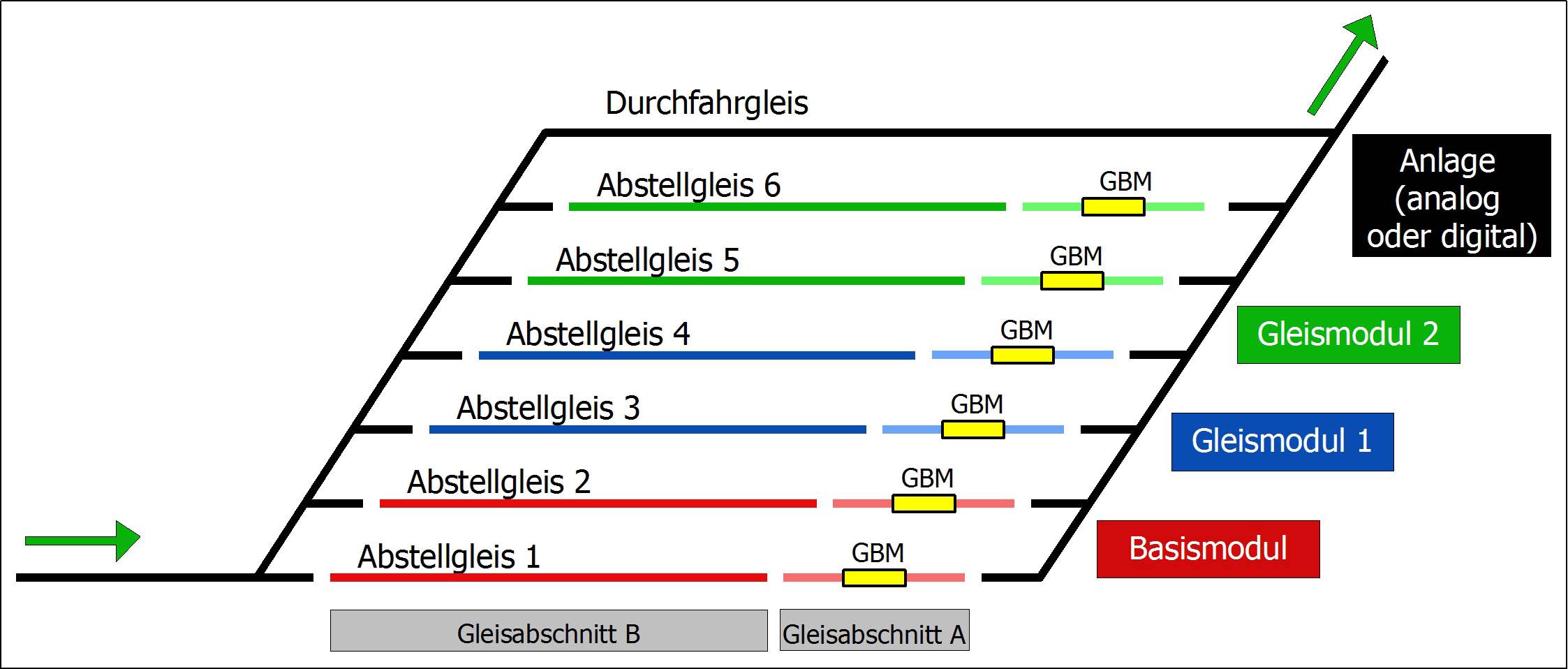

Diagramma di uno scalo ferroviario con sei binari di sosta, numerati da 1 a 6. Contiene i moduli 'Modulo base', 'Modulo binario 1' e 'Modulo binario 2'.

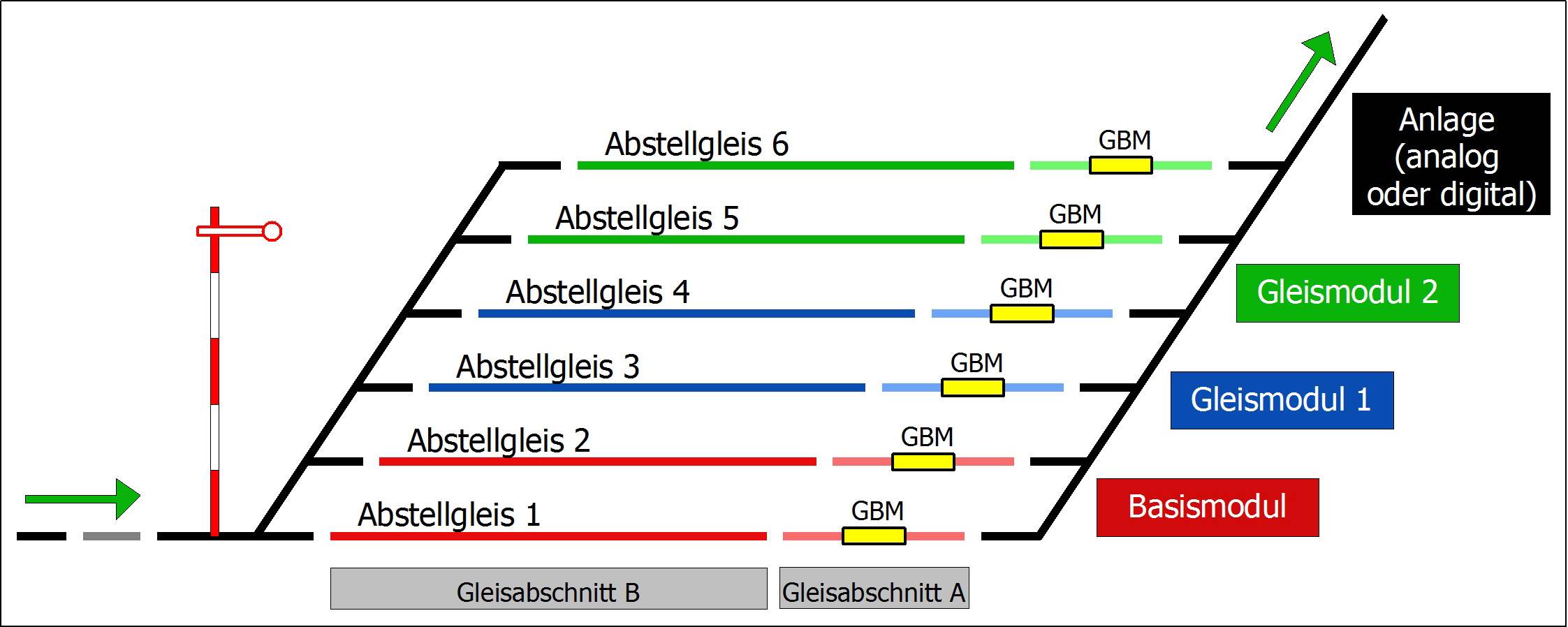

Diagramma di un impianto ferroviario con cinque binari di sosta, denominati da 1 a 6. Linee colorate identificano moduli e sezioni.

1/4

Consegna entro Ven. 18 Set.

7 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (102,45 € / Pezzo)

102,45 €

IVA escl.

Spedizione gratuita

Solo 7 Pezzo(i) disponibili

Segnala un problema

Dati tecnici

Tipo prodotto: Controllo della stazione

Caratteristiche: Modulo base

Tipo modello: assemblato

Corrente di uscita: 3 A

Tensione d'esercizio: 12-18 V DC/AC

Classe di età: da 15 anni

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1492023 TAMS Elektronik 51-04116-01-C Controllo della stazione assemblato Modulo base

Descrizione

In treni in ingresso include o meno della stazione vengono automaticamente il primo binario senza. È un binario, HADES senza il relativo morbida. Prima di estensione è morbida una breve sezione del abstellgleises scollegato dall'alimentazione. Non appena il rilevatore di binario occupato un consumo di corrente, la einfahrweiche e la sezione dopo l'Einfahrweiche scollegato dall'alimentazione. Il treno si ferma, indipendentemente dal fatto che la locomotiva, o trascinate.

Il modulo base gestisce e controlla i primi due di servizio. Un ulteriore modulo binari controlla e comanda 2 per ulteriori binari (Max. Binario 15 moduli collegabili).

In caso di guasto i LED lampeggiano e l'uscita autostradale altro viene bloccato. È solo la tensione binario guasto, così il funzionamento dopo il riavvio con l'ultimo impostazioni.

Testo tradotto automaticamente.

Versione

2 fino a 32 binari
Numero dispari di binari possibile
Modalità di funzionamento: "First-in-First-out", Controllo casuale, attivazione manuale tramite pulsante
Connessione di moduli con cavi patch RJ-45
Blocco dell'uscita tramite interruttore esterno all'modulo base
Max. Corrente di uscita: 3000 mA per binario.

Note

HADES rappresenta la corrente per il passaggio delle einfahrweichen pronto all'uso. L'alimentazione di tensione dovrebbe pertanto la grandezza nominale e il Weichentyp.

Per impianti di modellismo ferroviario analogica (DC e AC).

Per impianti di modellini di treno.
