Decoder traccia occupata TAMS Elektronik 52-01186-01 GBM-8.2, Bst Modulo
EAN:
Codice produttore
Articolo n°:
Numero
Totale (36,06 € / Pezzo)
36,06 €
IVA escl.
Highlights & Dettagli

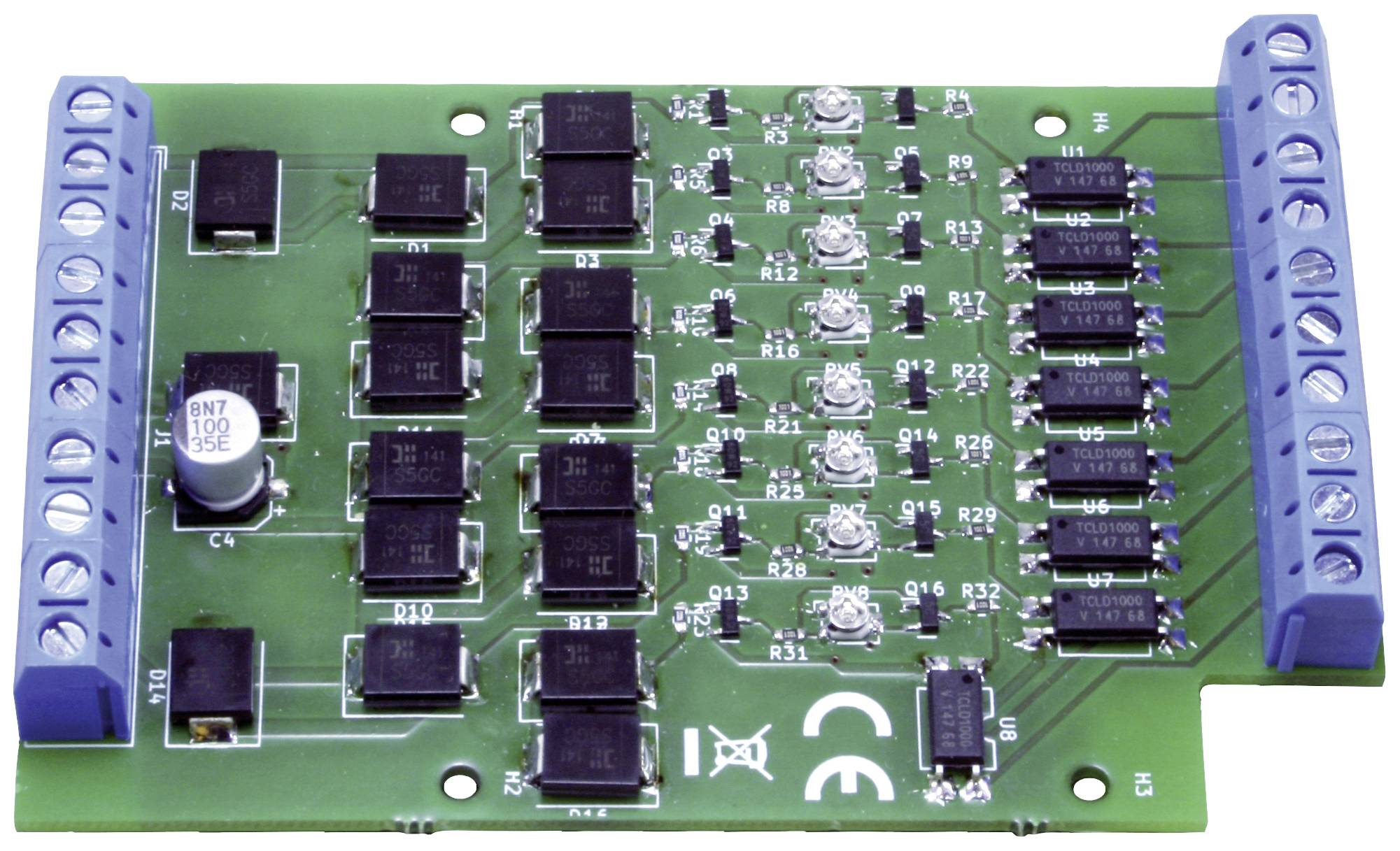

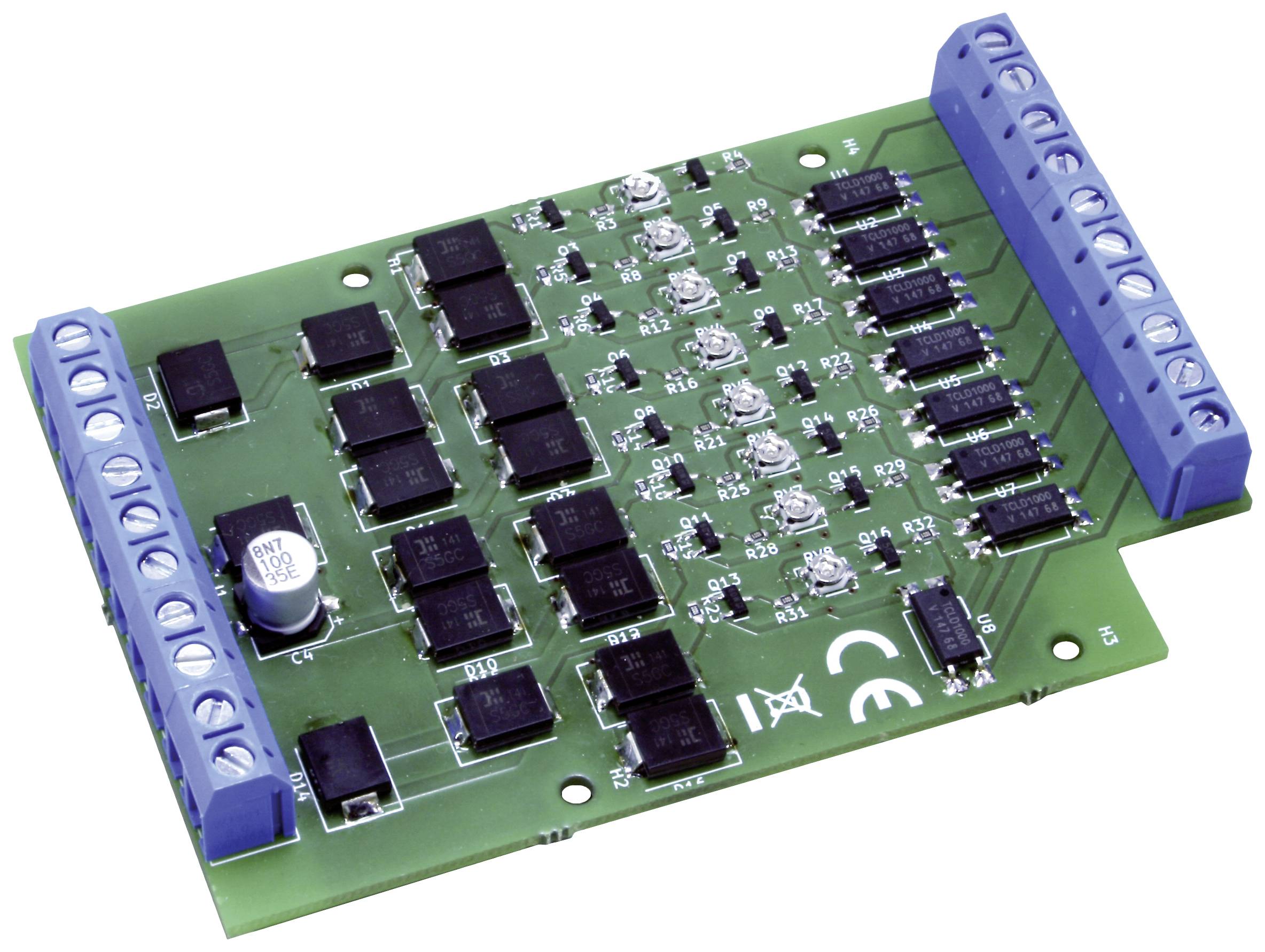

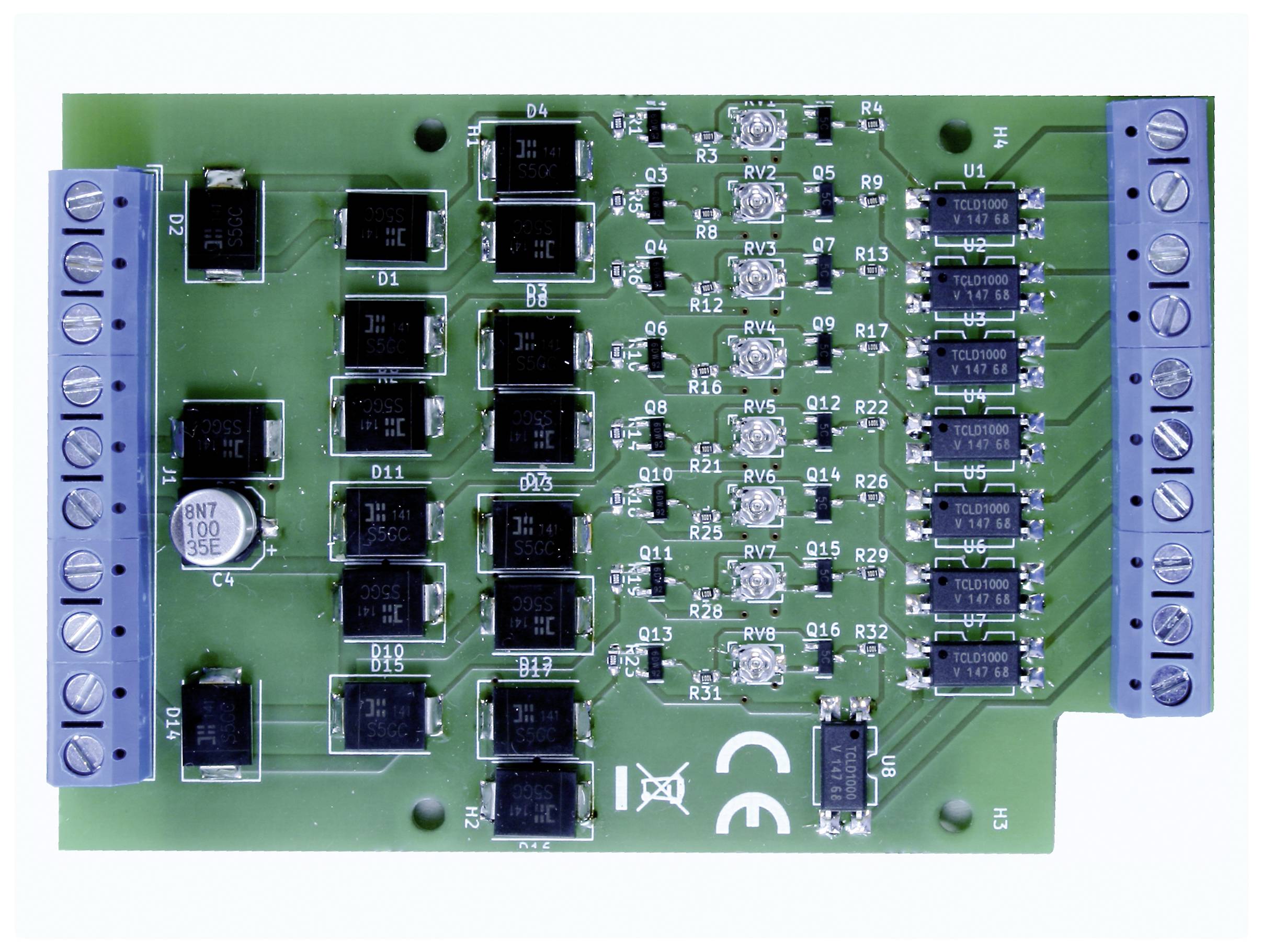

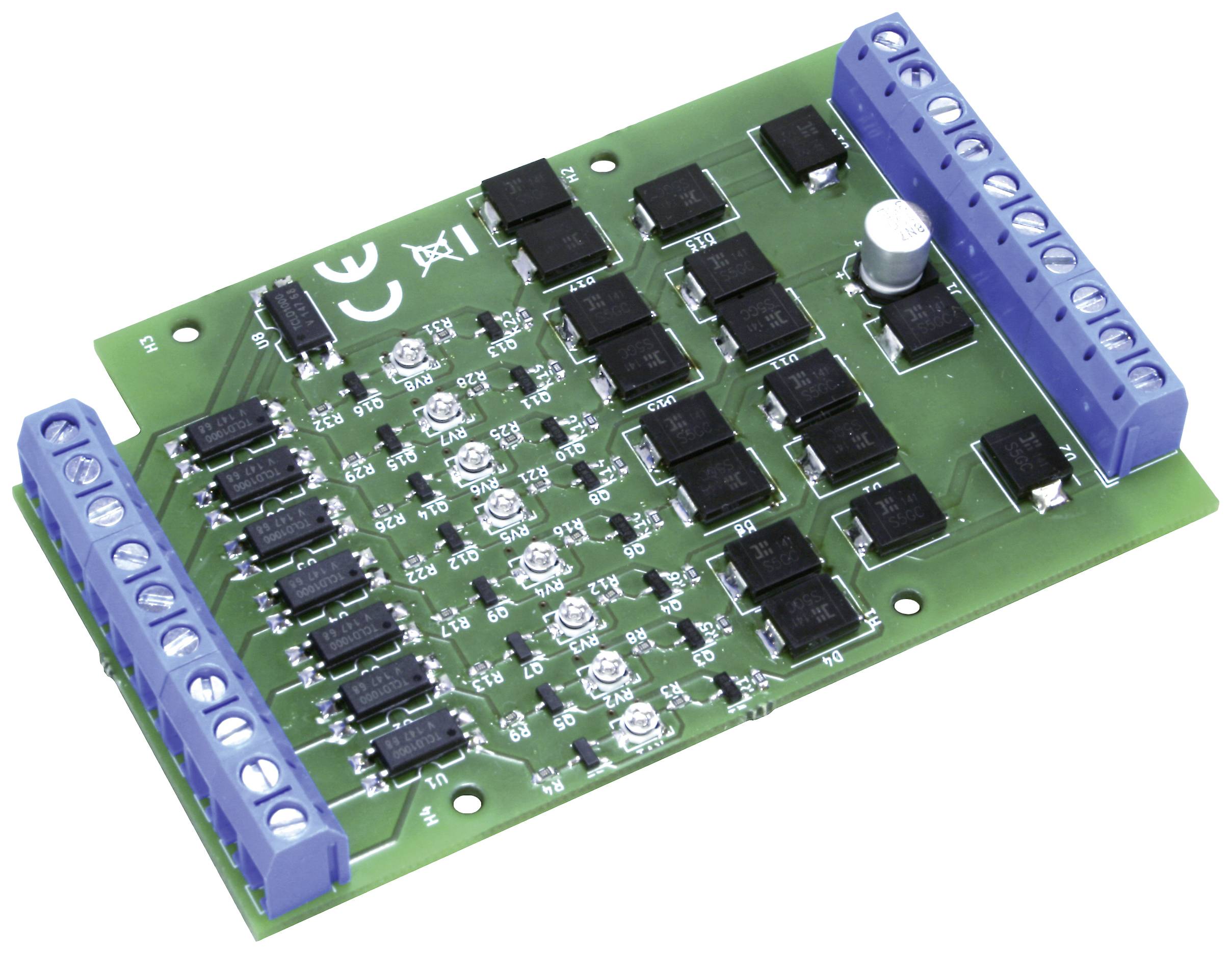

Rilevatore di binari GBM-8.2, modulo
- Ingressi e uscite separati galvanicamenteSensibilità regolabileAdatto per tutte le dimensioni nominali
Dati tecnici
- Tipo prodotto
Decoder traccia occupata
- Produttore decoder
Tams
- Versione decoder
Modulo
- Numero uscite
8 x
- Lunghezza
97 mm
- Larghezza
63 mm
- Classe di età
da 15 anni
- Dim.
(L x L) 97 mm x 63 mm
- Codice articolo produttore
52-01186-01
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2612756 Decoder traccia occupata TAMS Elektronik 52-01186-01 GBM-8.2, Bst Modulo
Descrizione
La sensibilità "corretta", in cui un rilevatore di binario rileva un consumatore di corrente in una sezione, dipende da diversi fattori: Ad esempio, se i veicoli i cui assi sono rivestiti di vernice a resistenza attivano un messaggio, è necessaria una sensibilità molto elevata. Negli impianti digitali, tuttavia, un'elevata sensibilità può diventare un problema se le tensioni di disturbo del sistema digitale causano errori. Nel GBM-8.2, la sensibilità per ogni sezione di segnalazione può essere impostata separatamente su un potenziometro di regolazione e adattata alle esigenze individuali.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Circuito già montato e collaudatoImpianti di tutte le dimensioni nominali (fino a 6 A per sezione di binario)Impianti digitali (indipendenti dal formato) in combinazione con i rilevatori che leggono i contatti di messa a terra (ad es. S88)Impianti analogici (corrente continua o alternata)Numero di sezioni di binario monitorate: 8Alimentazione elettrica delle sezioni del binario: Un trasformatore di trazione comune / un circuito boosterCorrente max. Per sezione di binario: 6 A. Sensibilità: Min. 0,1 A (regolabile)Numero di uscite: 8Corrente max. Per uscita: 50 mAValutazione dei messaggi di presenza: Rispetto alla massa dei componenti a valle (separazione galvanica)Visualizzazione dei messaggi di occupazione: Ad es. Tramite LED esterni sulle usciteAlimentazione: Tramite il binario
Contenuto della fornitura
- Modulo pronto per l'uso GBM-8
Note
In linea di principio, il GBM-8.2 in impianti analogici a corrente continua è in grado di rilevare solo i veicoli che si ritraggano da una direzione di marcia nella sezione di binario monitorata.
