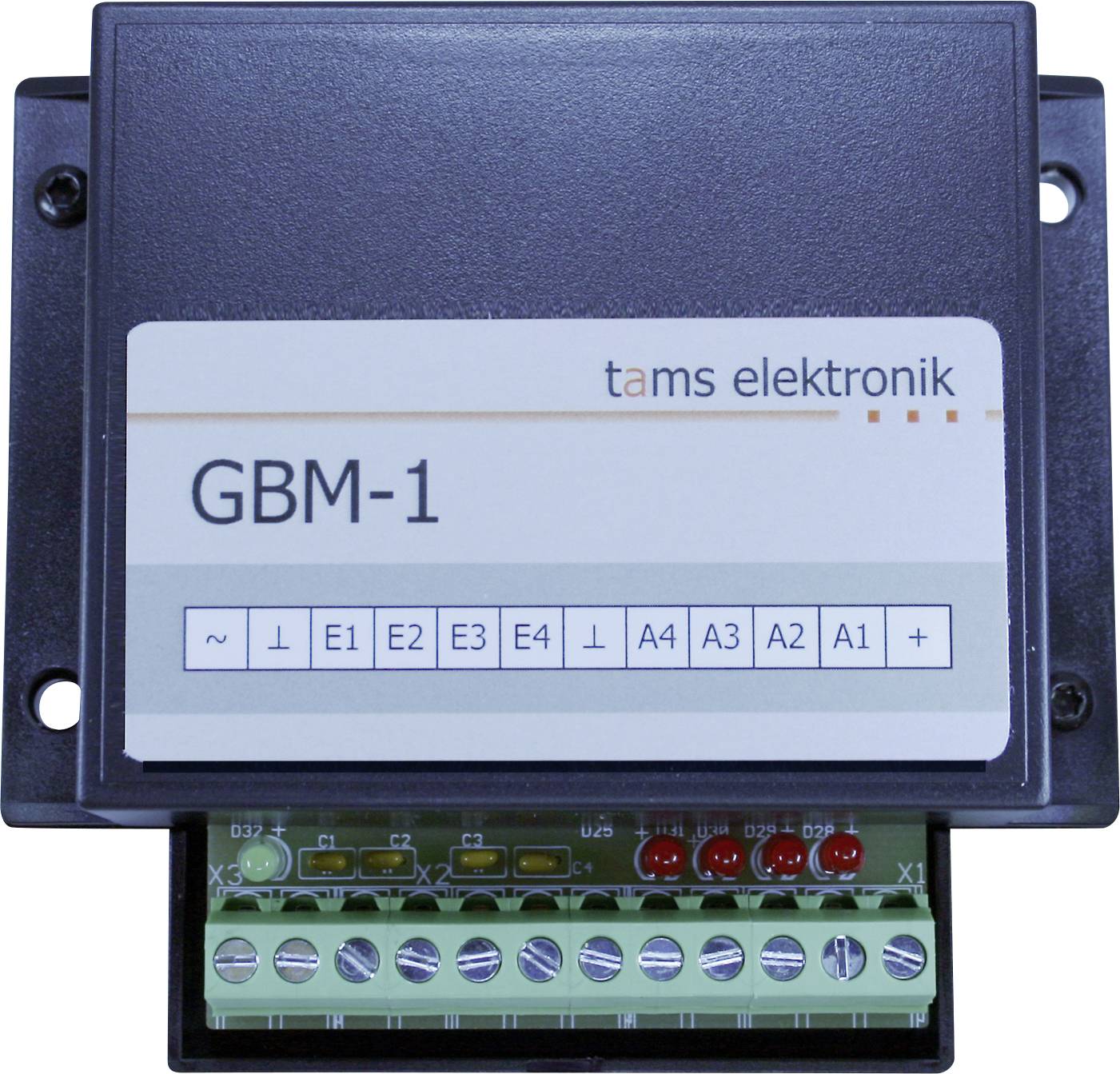

Primo piano di un modulo elettronico Tams Elektronik GBM-1 con viti terminali e connettori etichettati sul pannello frontale.

Consegna entro Ven. 18 Set.

7 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (42,61 € / Pezzo)

42,61 €

IVA escl.

Solo 7 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Rilevatore di binario occupato TAMS Elektronik GBM-1

Ottimizzato per l'uso in impianti analogici
Collegamento diretto di utenze fino a 500 ma

Dati tecnici

Numero di sezioni di binario monitorate: 4
Valutazione dei messaggi di ricevuta: Rispetto alla massa dei componenti a valle
Ingressi e uscite:
- 4 ingressi per il collegamento delle sezioni dei binari monitorate
- 4 uscite per il collegamento di LED esterni o lampade, circuiti di livello successivo o ingressi di feedback digitale
Alimentazione di tensione: Tensione continua o alternata da 12 a 18 Volt. ATTENZIONE! Il GBM-1 non deve essere alimentato da trasformatori o booster digitali che forniscono corrente di trazione.
max. Corrente per sezione del binario: 1.200 ma
max. Corrente per uscita 500 ma
max. Corrente totale delle uscite: 2.000 ma
Sensibilità: Min. 0,1 a (regolabile)
Dimensioni scheda: 72 x 82 mm
Dimensioni contenitore incluso: 100 x 90 x 35 mm

Tipo prodotto: Rilevatore binario occupato

Tipo modello: Accessorio

Corrente di uscita: 500 mA

Lunghezza: 100 mm

Larghezza: 90 mm

Altezza: 35 mm

Dim.: (L x L x A) 100 x 90 x 35 mm

Classe di età: da 15 anni

UKCA: Sì

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3775680 TAMS Elektronik 52-01017-01 Rilevatore binario occupato Accessorio

Descrizione

Impiego in impianti analogici a corrente continua o alternata
– Alta sensibilità (1 ma). Negli impianti a corrente continua, il GBM-1 riconosce anche i veicoli i cui assi sono stati ricoperti con vernice di resistenza e che altrimenti non consumano corrente.
– Rilevamento di veicoli indipendentemente dalla direzione di marcia con cui si guida in una sezione del binario (in sistemi a corrente continua analogici)
Quattro uscite con 500 ma ciascuna per il collegamento diretto di molti dispositivi

Possibilità d'impiego
- Visualizzazione delle sezioni di binario occupate su LED integrati e opzionale su LED o lampadine esterne (ad es. In una consolle di comando)
– Collegamento diretto di utenze a valle (fino a 500 ma) da accendere e spegnere in base allo stato di occupazione delle sezioni del binario
– Parte di un controllo automatizzato, ad es. Un controllo dell'attuatore di blocco

Impiego in impianti digitali
- È possibile il collegamento di feedback digitali (ad es. Moduli di feedback s88) che commutano a massa
ATTENZIONE! Tuttavia, a causa dell'elevata sensibilità del GBM-1, le tensioni di disturbo provenienti dal sistema digitale possono causare falsi messaggi.
- Più adatto per l'impiego in impianti digitali: Rilevatore di binario occupato GBM‑8.2.

Testo tradotto automaticamente
