Name: Telegärtner 100023405 100023405 Connettore BNC Presa verticale 50 Ω 1 pz. Pezzo
Brand: Telegärtner
SKU: 1090869
Availability: InStock

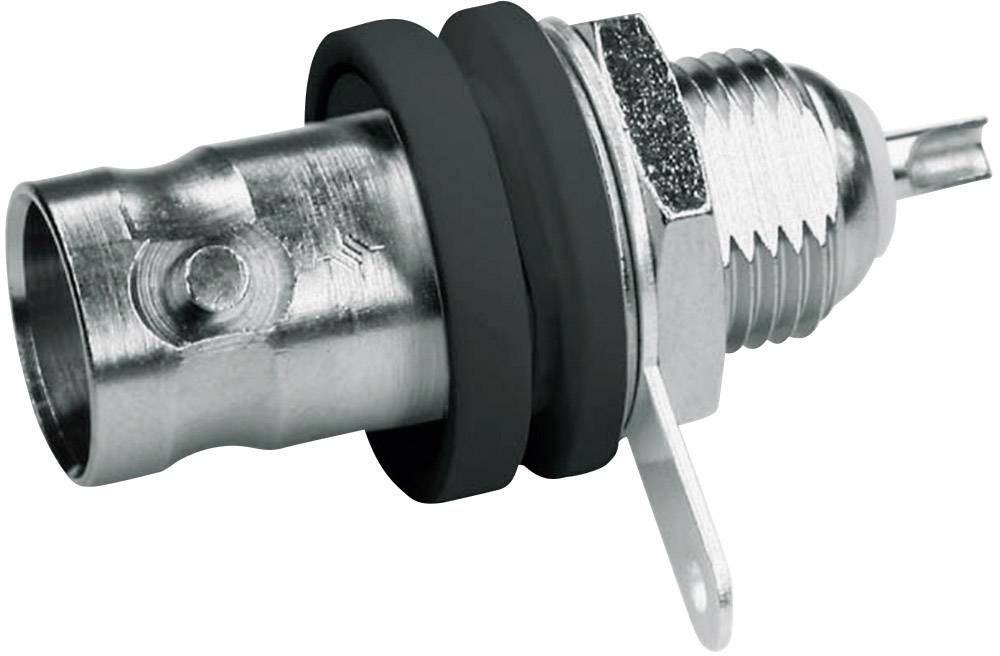

Un connettore metallico con guarnizione nera, idoneo per applicazioni elettriche o elettroniche.

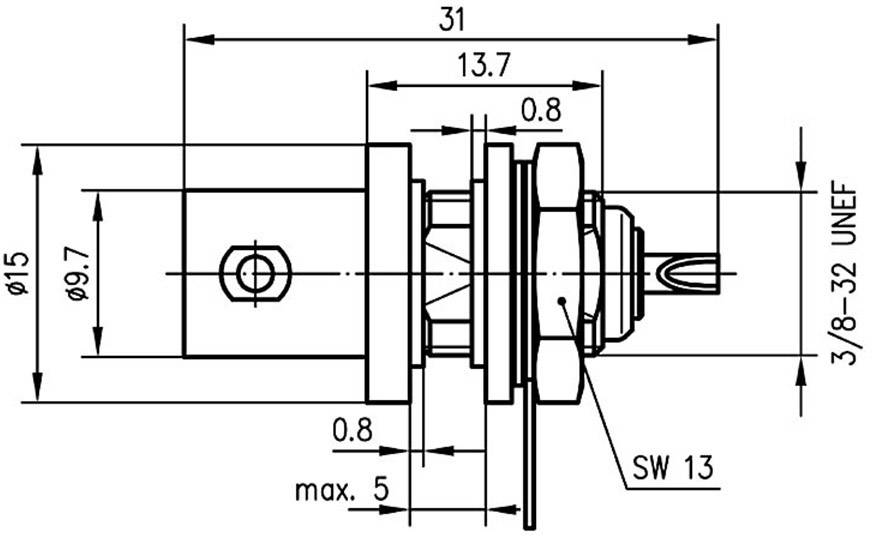

Disegno tecnico di un connettore con dimensioni: lunghezza totale 31 mm, diametro 9,7 mm, filettatura 3/8-32 UNEF, larghezza chiave 13 mm.

1/2

Tipo di imballaggio

Pezzo

Tipo prodotto

Connettore BNC

Struttura

Presa verticale

Impedenza

50 Ω

Collegamento

A saldare

Scheda tecnica (PDF)

Consegna entro Lun 12 Ott

15 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (15,57 € / Pezzo)

15,57 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Articolo alternativo da TRU COMPONENTS

TRU COMPONENTS TC-12885924 Connettore BNC Presa verticale 50 Ω 1 pz.

1,47 €

IVA escl. +

Highlights & Dettagli

Presa BNC da incasso

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Dati tecnici

Dimensioni installazione: Z03
Con rondelle isolanti nere

Tipo di imballaggio: Pezzo

Tipo prodotto: Connettore BNC

Struttura: Presa verticale

Impedenza: 50 Ω

Collegamento: A saldare

Contenuto: 1 pz.

Ø foratura installazione: 11.2 mm

Spessore pannello: 5 mm

Materiale: Ottone nichelato

Codice articolo produttore: 100023405

Resistenza isolamento: ≥ 5 GΩ

Materiale d'isolamento: POM

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023405

Tipo di chiusura: Baionetta

Colore: Argento (Metallizzato)

Peso: 0.008

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Gruppo di cavi

Collegamento

Impedenza

Struttura

Ø cavo

Tipo prodotto

Telegärtner 100023301 100023301 Connettore BNC Spina angolata 50 Ω 1 pz.

Articolo n°:1366643

Consegna entro Lun 12 Ott

4 Pezzo(i)Conrad Electronic

RG 316/U

A vite

50 Ω

Spina angolata

2.70 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

18,02 €^*

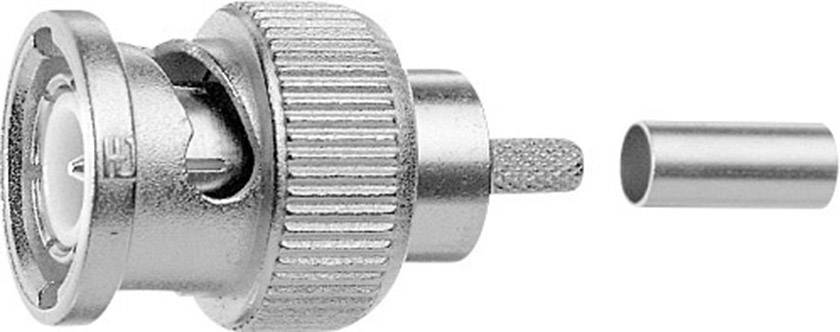

Telegärtner 100023303 100023303 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366268

Consegna entro Lun 12 Ott

69 Pezzo(i)Conrad Electronic

RG 142 B/U

A crimpare

50 Ω

Spina dritta

5 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,73 €^*

Telegärtner 100023304 100023304 Connettore BNC Spina angolata 50 Ω 1 pz.

Articolo n°:1090886

Consegna entro Lun 12 Ott

99 Pezzo(i)Conrad Electronic

RG 316/U

A crimpare

50 Ω

Spina angolata

2.60 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

10,65 €^*

Telegärtner 100023305 100023305 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090850

Consegna entro Lun 12 Ott

27 Pezzo(i)Conrad Electronic

RG 58

A crimpare

50 Ω

Spina dritta

4.95 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

6,55 €^*

Telegärtner 100023312 100023312 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090849

Consegna entro Lun 12 Ott

24 Pezzo(i)Conrad Electronic

RG 316

A crimpare

50 Ω

Spina dritta

2.60 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,32 €^*

Telegärtner 100023314 100023314 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366772

Consegna entro Ven 16 Ott

Conrad Electronic

G 022 32

A crimpare

50 Ω

Spina dritta

3 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

9,01 €^*

Telegärtner 100023316 100023316 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090844

Consegna entro Lun 12 Ott

43 Pezzo(i)Conrad Electronic

H155

A crimpare

50 Ω

Spina dritta

5.90 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,73 €^*

Telegärtner 100023319 100023319 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090847

Disponibile a breve

Conrad Electronic

RG 213

A crimpare

50 Ω

Spina dritta

10.30 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Telegärtner 100023320 100023320 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366785

Consegna entro Lun 12 Ott

51 Pezzo(i)Conrad Electronic

RG 214/U

A crimpare

50 Ω

Spina dritta

10.80 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Telegärtner 100023321 100023321 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090845

Consegna entro Lun 12 Ott

58 Pezzo(i)Conrad Electronic

LMR 400

A crimpare

50 Ω

Spina dritta

10.30 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1090869 Telegärtner 100023405 100023405 Connettore BNC Presa verticale 50 Ω 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1090869 Telegärtner 100023405 100023405 Connettore BNC Presa verticale 50 Ω 1 pz. Pezzo

Descrizione

La serie BNC comprende i connettori coassiali più utilizzati di frequente, impiegati fino a una frequenza di 4 GHz. Dispongono di un bloccaggio a baionetta e sono offerti nelle versioni con impedenza d'onda a 50 Ω e 75 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie BNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie BNC sono utilizzati nella trasmissione di segnali, dati e video.
