Name: Telegärtner 100023407 100023407 Connettore BNC Presa verticale 50 Ω 1 pz.
Brand: Telegärtner
SKU: 1090858
Availability: InStock

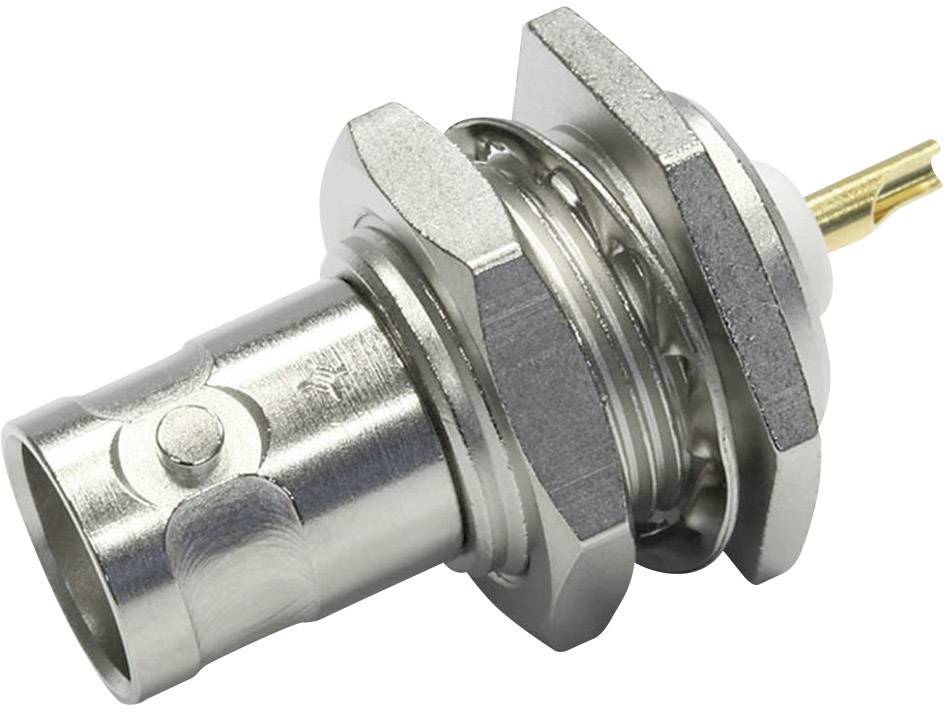

Connettore RF coassiale, argento, con filettatura esterna e pin interno per applicazioni ad alta frequenza. Ideale per dispositivi elettronici.

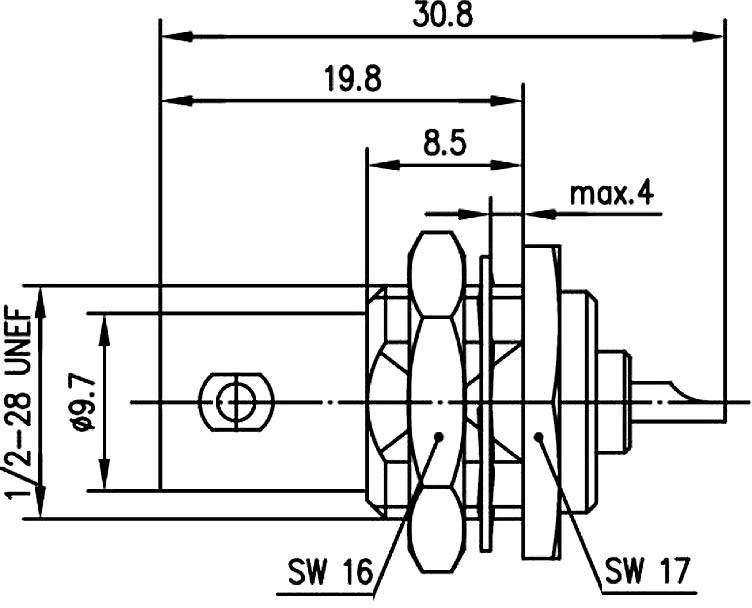

Disegno tecnico di un connettore, mostra le misure in millimetri: lunghezza 30,8, larghezza 19,8, diametro interno 9,7, SW 16, SW 17.

1/2

Tipo prodotto

Connettore BNC

Struttura

Presa verticale

Impedenza

50 Ω

Collegamento

A vite

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Mar 13 Ott

5 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (13,11 € / Pezzo)

13,11 €

IVA escl.

Solo 5 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Presa BNC da incasso

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Servizi e promozioni supplementari

Dati tecnici

Dimensioni installazione: Z04

Tipo prodotto: Connettore BNC

Struttura: Presa verticale

Impedenza: 50 Ω

Collegamento: A vite

Contenuto: 1 pz.

Ø foratura installazione: 13 mm

Materiale: Ottone nichelato

Codice articolo produttore: 100023407

Resistenza isolamento: ≥ 5 GΩ

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023407

Tipo di chiusura: Baionetta

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Gruppo di cavi

Collegamento

Impedenza

Struttura

Ø cavo

Tipo prodotto

Telegärtner 100023301 100023301 Connettore BNC Spina angolata 50 Ω 1 pz.

Articolo n°:1366643

Consegna entro Mar 13 Ott

4 Pezzo(i)Conrad Electronic

RG 316/U

A vite

50 Ω

Spina angolata

2.70 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

18,02 €^*

Telegärtner 100023303 100023303 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366268

Consegna entro Mar 13 Ott

69 Pezzo(i)Conrad Electronic

RG 142 B/U

A crimpare

50 Ω

Spina dritta

5 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,73 €^*

Telegärtner 100023304 100023304 Connettore BNC Spina angolata 50 Ω 1 pz.

Articolo n°:1090886

Consegna entro Mar 13 Ott

99 Pezzo(i)Conrad Electronic

RG 316/U

A crimpare

50 Ω

Spina angolata

2.60 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

10,65 €^*

Telegärtner 100023305 100023305 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090850

Consegna entro Mar 13 Ott

27 Pezzo(i)Conrad Electronic

RG 58

A crimpare

50 Ω

Spina dritta

4.95 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

6,55 €^*

Telegärtner 100023312 100023312 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090849

Consegna entro Mar 13 Ott

24 Pezzo(i)Conrad Electronic

RG 316

A crimpare

50 Ω

Spina dritta

2.60 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,32 €^*

Telegärtner 100023314 100023314 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366772

Consegna entro Ven 16 Ott

Conrad Electronic

G 022 32

A crimpare

50 Ω

Spina dritta

3 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

9,01 €^*

Telegärtner 100023316 100023316 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090844

Consegna entro Mar 13 Ott

43 Pezzo(i)Conrad Electronic

H155

A crimpare

50 Ω

Spina dritta

5.90 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,73 €^*

Telegärtner 100023319 100023319 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090847

Disponibile a breve

Conrad Electronic

RG 213

A crimpare

50 Ω

Spina dritta

10.30 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Telegärtner 100023320 100023320 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366785

Consegna entro Mar 13 Ott

51 Pezzo(i)Conrad Electronic

RG 214/U

A crimpare

50 Ω

Spina dritta

10.80 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Telegärtner 100023321 100023321 Connettore BNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090845

Consegna entro Mar 13 Ott

58 Pezzo(i)Conrad Electronic

LMR 400

A crimpare

50 Ω

Spina dritta

10.30 mm

Connettore BNC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1090858 Telegärtner 100023407 100023407 Connettore BNC Presa verticale 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1090858 Telegärtner 100023407 100023407 Connettore BNC Presa verticale 50 Ω 1 pz.

Descrizione

La serie BNC comprende i connettori coassiali più utilizzati di frequente, impiegati fino a una frequenza di 4 GHz. Dispongono di un bloccaggio a baionetta e sono offerti nelle versioni con impedenza d'onda a 50 Ω e 75 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie BNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie BNC sono utilizzati nella trasmissione di segnali, dati e video.
