Name: Weidmüller 1003170000 Inserto maschio RockStar® HDC HQ 4 + 2 + PE A crimpare 1 pz.
Brand: Weidmüller
SKU: 195482
Availability: BackOrder

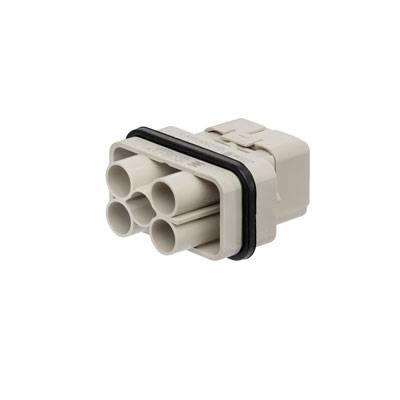

Un connettore rettangolare grigio con cinque aperture circolari e una guarnizione nera, utilizzato in applicazioni elettriche.

Tipo prodotto

Inserto maschio

Collegamento

A crimpare

Serie

RockStar® HDC HQ

Caratteristiche

con lega di rame

Tot poli

4 + 2 + PE

Scheda tecnica (PDF)

Consegna entro Lun 19 Ott

5 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (7,78 € / Pezzo)

7,78 €

IVA escl.

Solo 5 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Inserto a punta

HDC HQ 4/2 MC

Dati tecnici

Peso netto:
Temperatura limite 23 g: -40 °C... Resistenza
di isolamento 125 °C: 1010 Ω
grado di inquinamento: 3
larghezza: 22,4 mm
altezza: 48 mm
profondità: 41,6 mm
lunghezza base: 41,6 mm
dimensioni: Serie HQ
:
Tensione di misurazione HQ (DIN EN 61984): Tensione
di misurazione 690 V secondo UL/CSA: Tensione
di rilevamento 600 V AC/DC (DIN EN 61984):
Corrente nominale 6 kV (DIN EN 61984): Classe
di infiammabilità 40 A secondo UL 94: Resistenza
di passaggio V-0: ≤ 1 MΩ, ≤ 4mΩ
materiale isolante: PC rinforzato in fibra di vetro (omologato UL e certificato per ferrovia)
gruppo isolante: Cicli
di accoppiamento III A: ≥ 500
cicli di accoppiamento Au: ≥ 500
tipo di collegamento PE: Collegamento a crimpare
sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 10
sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 16 cicli
di spellatura
: Collegamento PE: 9 mm.
9 mm altezza spina: 48 mm
numero contatti di potenza: 4

Tipo prodotto: Inserto maschio

Serie: RockStar® HDC HQ

Caratteristiche: con lega di rame

Collegamento: A crimpare

Tot poli: 4 + 2 + PE

Sezione del conduttore (max.): 6 mm²

Numero Poli: 4
2

Sezione del conduttore (min.): 1.5 mm²

Sezione conduttore contatto di potenza (max.): 6 mm²

Sezione conduttore contatto di potenza (min.): 1.5 mm²

Sezione conduttore contatto di controllo (max.): 2.5 mm²

Sezione conduttore contatto di controllo (min.): 0.14 mm²

Contenuto: 1 pz.

Terra: Sì

: 22.4

: 48 mm

: 41.6 mm

: 690 V

: 6

: Pin

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Silver

: 3

: 1.5-6 mm²

: 1.5-6 mm²

: 1.5-6 mm²

: TRUE

: Other copper alloys

: 40 A

: Thermoplastic

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Collegamento

Tipo prodotto

Weidmüller 1003170000 Inserto maschio RockStar® HDC HQ 4 + 2 + PE A crimpare 1 pz.

Articolo n°:195482

Consegna entro Lun 19 Ott

5 Pezzo(i)Conrad Electronic

Questo articolo

A crimpare

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

7,78 €^*

Weidmüller 1003160000 Inserto maschio RockStar® HDC HQ 4 + 2 + PE A crimpare 1 pz.

Articolo n°:195481

Consegna entro Lun 19 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

4,91 €^*

Weidmüller 1003180000 Inserto maschio RockStar® HDC HQ 7 + PE A crimpare 1 pz.

Articolo n°:195483

Consegna entro Lun 19 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

17,20 €^*

Weidmüller 1003190000 Inserto maschio RockStar® HDC HQ 7 + PE A crimpare 1 pz.

Articolo n°:195484

Consegna entro Lun 19 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

16,39 €^*

Weidmüller 1003200000 Inserto maschio RockStar® HDC HQ 17 + PE A crimpare 1 pz.

Articolo n°:195485

Consegna entro Lun 19 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

4,91 €^*

Weidmüller 1003210000 Inserto maschio RockStar® HDC HQ 17 + PE A crimpare 1 pz.

Articolo n°:195486

Consegna entro Lun 19 Ott

5 Pezzo(i)Conrad Electronic

A crimpare

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

7,37 €^*

Weidmüller 1498700000 Inserto maschio RockStar® HDC HSB 6 + PE A vite 1 pz.

Articolo n°:202767

Consegna entro Lun 19 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

39,34 €^*

Weidmüller 1498800000 Inserto maschio RockStar® HDC HSB 6 + PE A vite 1 pz.

Articolo n°:202768

Consegna entro Lun 19 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto maschio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

31,14 €^*

Weidmüller 1498900000 Inserto femmina RockStar® HDC HSB 6 + PE A vite 1 pz.

Articolo n°:202769

Consegna entro Lun 19 Ott

5 Pezzo(i)Conrad Electronic

A vite

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

39,34 €^*

Weidmüller 1499000000 Inserto femmina RockStar® HDC HSB 6 + PE A vite 1 pz.

Articolo n°:321942

Consegna entro Lun 19 Ott

5 Set(s)Conrad Electronic

A vite

Inserto femmina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

31,14 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 195482 Weidmüller 1003170000 Inserto maschio RockStar® HDC HQ 4 + 2 + PE A crimpare 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 195482 Weidmüller 1003170000 Inserto maschio RockStar® HDC HQ 4 + 2 + PE A crimpare 1 pz.

Descrizione

La serie HQ: grandi prestazioni in una struttura compatta. I valori elettrici parlano da sè. Anche in questo caso è possibile utilizzare i collaudati contatti a crimpare HD e HX.
Il livello del collegamento cavo è realizzato come contatto a crimpare, utilizzato come standard per decenni.
I contatti a crimpare non sono in dotazione con gli inserti.

Numero di poli: 4/2 (+PE)
Corrente di dimensionamento: 40/10 A
Tensione di dimensionamento: 690 / 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
