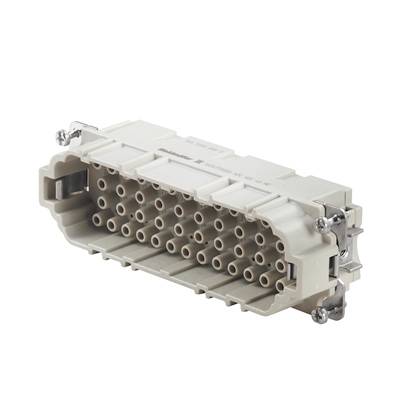

Weidmüller 1826770000 Inserto maschio RockStar® HDC HEE 46 + PE A crimpare 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Serie
RockStar® HDC HEE
Caratteristiche
con lega di rame
Tot poli
46 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
29,50 €
3
4% = 3,87 €
28,21 €
5
6% = 9,00 €
27,70 €
10
7% = 21,40 €
27,36 €
25
9% = 63,00 €
26,98 €
50
10% = 147,50 €
26,55 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (29,50 € / Pezzo)
29,50 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HEE HDC 46 MC
Dati tecnici
- Peso netto: 72 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 33 mm
- profondità: 111 mm
- lunghezza base: 111 mm
- dimensioni: 8
- serie: TENSIONE
- di misurazione HEE (DIN EN 61984):
- Tensione di misurazione di 500 V secondo UL/CSA: Tensione
- d'urto nominale di 600 V AC/DC (DIN EN 61984):
- Corrente nominale di 6 kV (DIN EN 61984): Classe
- di infiammabilità 16 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione di collegamento conduttore AWG (PE), max.: AWG 12
- sezione di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura:
- Collegamento PE: 7,5 mm.
- Coppia di serraggio 10 mm max. Collegamento PE:
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensioni lama a croce: Misura
- lama PH1, intaglio (collegamento PE): SD 0,8 x 4,0
- altezza spina: 33 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HEE
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
46 + PE
- Sezione del conduttore (max.)
4 mm²
- Numero Poli
46
- Sezione del conduttore (min.)
0.5 mm²
- Contenuto
1 pz.
- Terra
Sì
34
33 mm
111 mm
500 V
46
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 204069 Weidmüller 1826770000 Inserto maschio RockStar® HDC HEE 46 + PE A crimpare 1 pz.
Scheda tecnica 204069 Weidmüller 1826770000 Inserto maschio RockStar® HDC HEE 46 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 204069 Weidmüller 1826770000 Inserto maschio RockStar® HDC HEE 46 + PE A crimpare 1 pz.
Descrizione
La serie HEE presenta un'elevata densità di contatti ed è realizzata sulla base degli affermati inserti HE.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 46
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.
Numero di poli: 46
Corrente di dimensionamento: 16 A
Tensione di dimensionamento: 500 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
