Name: GW Instek GDS-3504 Oscilloscopio digitale Calibrato (ISO) 150 MHz 4 Gsa/s 25 kpts 8 Bit Memoria digitale (DSO) 1 pz.
Brand: GW Instek
SKU: 2226386
Availability: BackOrder

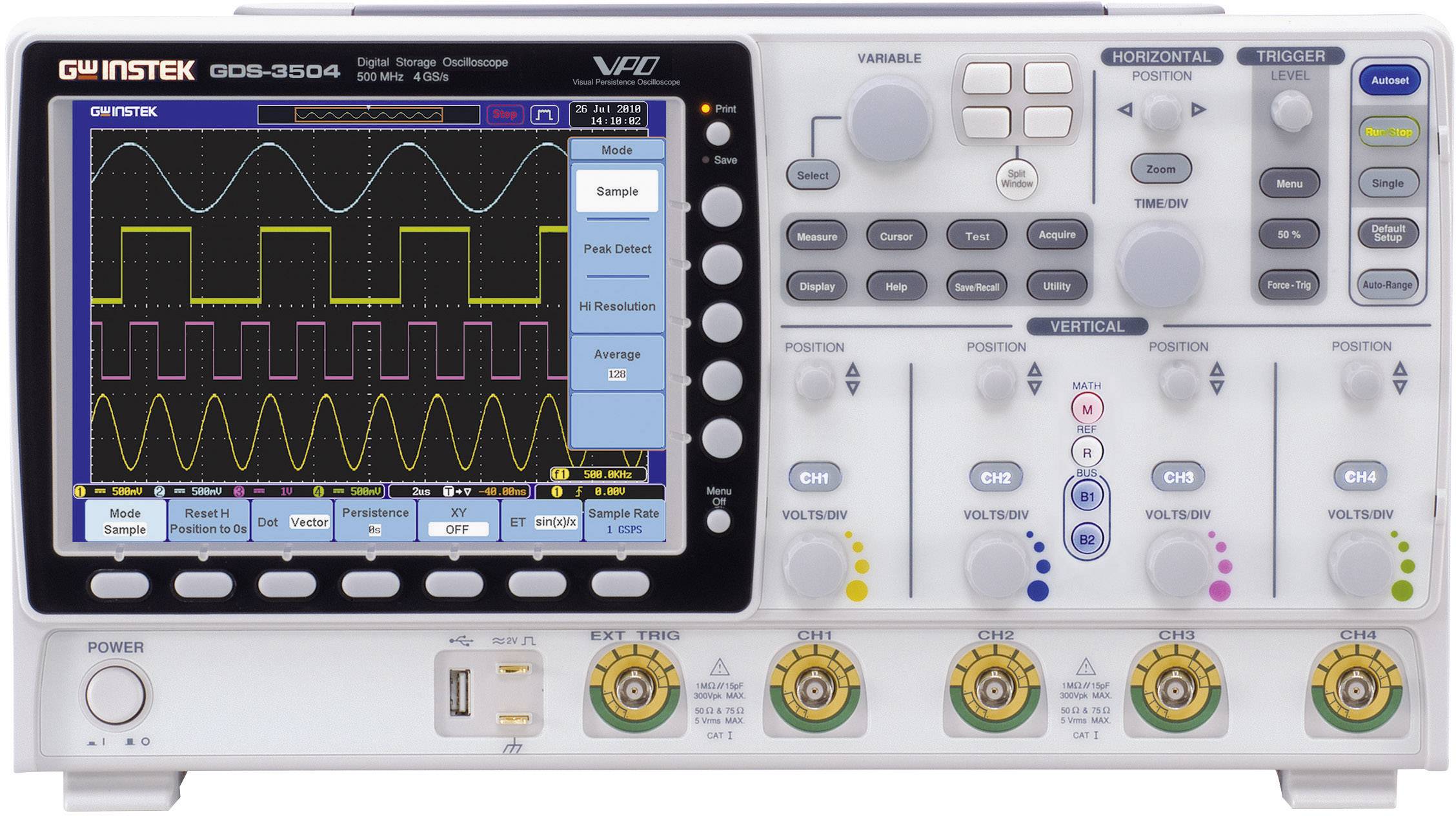

'Oscilloscopio con display digitale, mostra un segnale rettangolare ripetitivo. Manopole e tasti per le impostazioni sotto lo schermo.'

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Ven 30 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Set(s)

Totale (4269,67 € / Pezzo)

4269,67 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Oscilloscopio a memoria digitale

- Canali
20 cm (8") TFT, ad alta risoluzione
N/A
Memoria/canale 25k punti
Risoluzione temporale 10 psec
Tecnologia VPO (Visual Persistence Oscilloscope)
Funzione Split Screen
Impedenza di ingresso 50 Ohm, 75 Ohm o 1 MOhm
Memoria interna da 64 MB
Interfaccia: USB, RS-232 e LAN

Dati tecnici

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 150 MHz

Frequenza di campionamento/canale: 4 Gsa/s

Display: TFT a colori

Risoluzione: 8 Bit

Dimensione monitor: 20.3 cm

Caratteristiche: Memoria digitale (DSO)

Base temporale: 1 ns - 100 s/div

Numero max. Ingressi analogici: 4

: ISO

Categoria di misura: CAT I

Deflessione verticale: 2 mV - 5 V/div

Impedenza di ingresso: 1 MΩ;50 Ω;75 Ω

Accoppiamento di ingresso: AC, DC, GND

Tensione d'ingresso: 300 V

Tensione di alimentazione: 115 V/AC;230 V/AC

Dim.: (L x L x A) 130 x 400 x 200 mm

Peso: 4 kg

Display: 800 x 600 Pixel

Servizio di calibrazione: 5 valori di misura per intervallo fino a 500 MHz, taratura senza sonde in dotazione

Larghezza: 400 mm

Altezza: 200 mm

Lunghezza: 130 mm

Interfacce: USB
Host USB
RS-232
Ethernet

Profondità di memoria/canale: 25 kpts

Tipo: GDS-3504

Documenti & Download

Scheda tecnica

Scheda tecnica 2226386 GW Instek GDS-3504 Oscilloscopio digitale Calibrato (ISO) 150 MHz 4 Gsa/s 25 kpts 8 Bit Memoria digitale (DSO) 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2226386 GW Instek GDS-3504 Oscilloscopio digitale Calibrato (ISO) 150 MHz 4 Gsa/s 25 kpts 8 Bit Memoria digitale (DSO) 1 pz.

Descrizione

Gli oscilloscopi della serie GDS-3000 di GW Instek, con una larghezza di banda fino a 500 MHz e una velocità massima di campionamento in tempo reale fino a 5 GSa/s, offrono uno strumento di misura efficiente per la ricerca e per il laboratorio. Le funzioni split-screen e zoom consentono sia la visualizzazione delle forme d'onda sia la rappresentazione contemporanea dei relativi ingrandimenti.
Gli oscilloscopi dispongono di collegamenti di serie host USB ad alta velocità sulla parte frontale e posteriore degli strumenti, per poter garantire un semplice accesso ai dati memorizzati.
L'uscita video integrata SVGA consente di trasmettere le immagini visualizzate su un monitor o su un proiettore esterno.

Versione

Funzione split screen e zoom
Collegamento USB per supporti di memoria USB - Canali
20 cm (8") TFT, ad alta risoluzione
Memoria/canale 25k punti
Risoluzione temporale 10 psec
Tecnologia VPO (Visual Persistence Oscilloscope)
Impedenza di ingresso regolabile a 50 Ohm, 75 Ohm o 1 MOhm
Memoria interna da 64 MB
100 GS/s ET Sampling rate.

Contenuto della fornitura

1 sonda per canale
Cavo di rete
Istruzioni per l'uso.

Note

Si prega di verificare per la calibrazione il modello di certificato di taratura in area "Download". Per questo articolo non si applica il diritto di reso.
