Acquista Phoenix Contact 1066703 Convertitore DC/DC 24 V/DC 1.3 A Contenuto 1 pz. da Conrad

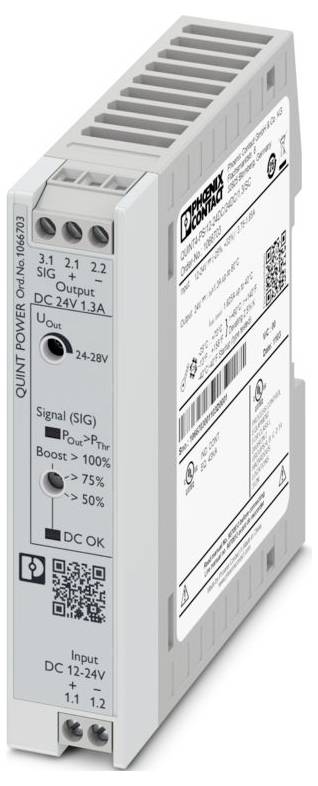

Phoenix Contact 1066703 Convertitore DC/DC 24 V/DC 1.3 A Contenuto 1 pz.-0

Immagine simile

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (94,25 € / Pezzo)

94,25 €

IVA escl.

Segnala un problema

Dati tecnici

Famiglia di prodotti: QUINT Power
Tipo di collegamento: collegamento a vite
Coppia di serraggio: 0,5 Nm ... 0,6 Nm
Larghezza: 22,5 mm
Altezza: 99 mm
Profondità: 90 mm
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (in funzione): Da -25 °C a ... 70 °C (> 60 °C DERATING: 2,5 %/K)
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
Norme/disposizioni: EN 61000-4-10
Tipo di montaggio: Montaggio su guide portanti
Proprietà di isolamento: Proprietà di isolamento
Categoria di sovratensione: Categoria di sovratensione
Grado di inquinamento: 2
Vibrazione (in funzione): < 15 Hz, ampiezza ±2,5 mm | 15 Hz ... 100 Hz: 2,3 g 90 min. (Secondo IEC 60068-2-6)
Lunghezza di spellatura: 8 mm
Intervallo di frequenza: 50 Hz ... 60 Hz
Identificazione: DNV GL
Classe di protezione: II
Frequenza: 50 Hz;100 Hz;150 Hz;300 Hz
Intervallo di tensione nominale d'ingresso: 12 V DC ... 24 V DC
Intervallo di tensione d'ingresso: 12 V DC ... 24 V DC -25 % ... % +33 (SELV)
Ingresso ad ampio campo: Sì
Rigidità dielettrica max. 35 V DC (60 s)
Picco di corrente in transitorio: tipo. 1,6 A.
Integrale corrente di spunto (I2t): tipo. 0,1 A2s
Limitazione di corrente di spunto: tipo. 1,6 A.
Tempo di transizione blackout: tipo. 19 ms (24 V CC)
Assorbimento di corrente: tipo. 3,75 A (12 V CC);TIPO. 1,85 A (24 V CC)
Tempo d'inserzione tipico: 700 ms (dalla MODALITÀ SLEEP)
Tempo d'inserzione: < 1 s.
Fusibile di ingresso 15 a (rapido, interno)
Scelta del fusibile adatto per la protezione di ingresso: 10 a ... 16 a (caratteristiche B, C, d, K o simili)
Rendimento: tip. 91,7% (24 V CC)
Caratteristica d'uscita: U/i Advanced
Tensione di uscita nominale: 24 V DC
Intervallo di regolazione della tensione di uscita (USet): 24 V DC ... 28 V CC (> 24 V CC, POTENZA COSTANTE)
Corrente di uscita nominale (IN): 1,3 A.
Sovralimentazione statica (ISTAT.Boost): 1,625 a (≤ 40 °C)
Dynamic Boost (IDYN.Boost): 2,6 a (≤ 60 °C (4,9 s))
A prova di cortocircuito: Sì
Resistente al minimo: Sì
Potenza di uscita (PN): 30 W
Potenza di uscita (PStat. Boost): 38 W.
Potenza di uscita (PDyn. Boost): 60 W.
Resistenza alla rialimentazione: ≤ 35 V DC
Protezione da sovratensione in uscita (OVP): < 32 V CC
Oscillazione residua: < 20 mVSS
Deviazione di regolazione statica: < 1% (variazione di carico statica 10% ... 90%)
Deviazione di regolazione dinamica: < 1% (variazione di carico statica 10% ... 90%)
Variazione di regolazione variazione della tensione di ingresso: < 1% (variazione di carico statica 10% ... 90%)
Tempo di salita: < 1 s (UOUT (10% ... 90%))
Commutabilità in serie: Sì
Potenza dissipata in stato di inattività: Max. < 1,3 W.
Potenza dissipata carico nominale massimo: < 8 W.
Possibilità di collegamento in parallelo: Sì, per la ridondanza e l'aumento delle prestazioni
Protezione (secondaria): Elettronica
Ingresso: 1 kV (livello di messa a fuoco di prova 4 - simmetrico);2 kV (grado di messa a fuoco di prova 4 - asimmetrica)
Posizione: 3.X.
Collegamento conduttore: Collegamento conduttore
rigida: 0,14 mm² ... 2,5 mm²
flessibile: 0,14 mm² ... 2,5 mm²
Flessibile con tubetto terminale senza guaina in plastica: 0,25 mm² ... 2,5 mm²
Flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 2,5 mm²
Rigido (AWG): 26 ... 14
Uscita: 1 kV (grado di messa a fuoco di prova 3 - simmetrica);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
Segnale: 1 kV (grado di messa a fuoco di prova 4 - simmetrico);2 kV (grado di messa a fuoco di prova 4 - asimmetrico)
Segnalazione LED: Segnalazione LED
Soglia del segnale: > PTHR (LED acceso giallo, potenza d'uscita > PTHR, a seconda della posizione del selettore);> 0,9 x USet (LED verde fisso);< 0,9 x USet (LED verde lampeggiante)
24 V CC;22 ma;24 V CC per UOut > 0,9 x USet
Digitale: 0 V CC;24 V CC;22 ma
Numero fasi: 1,00
Tensione di isolamento ingresso/uscita: 2,6 kV CC (test di tipo);1,2 kV CC (test pezzi)
Frequenza di commutazione: 130,00 kHz ... 130,00 kHz (livello convertitore ausiliario);70,00 kHz ... 250,00 kHz (livello convertitore principale)
MTBF (IEC 61709, SN 29500): > 1999348 h (25 °C);> 1120490 h (40 °C);> 471066 h (60 °C)
Durata (condensatori elettrolitici): Durata attesa (condensatori elettrolitici)
Corrente: 1,3 A
Temperatura: 30 °C;
Tempo: 50 ms.
Testo aggiuntivo: Livello di nitidezza di prova 2
Dimensioni dell'articolo: Dimensioni dell'articolo
Dimensioni di installazione: Dimensioni di installazione
Distanza di montaggio destra/sinistra (attiva): 15 mm / 15 mm (posa ≥50 %)
Distanza di montaggio destra/sinistra (passiva): 5 mm / 5 mm (pout ≥50 %)
Distanza di montaggio su/giù (attivo): 30 mm / 30 mm (pout ≥50 %)
Distanza di montaggio su/giù (passivo): 30 mm / 30 mm (pout ≥50 %)
Riferimento per il montaggio: Allineabile: PN ≥50%, orizzontale 5 mm, accanto ai componenti attivi 15 mm, verticale 50 mm
Allineabile: PN <50%, orizzontale 0 mm, verticale in alto 40 mm, verticale in basso 20 mm
Verniciatura di protezione: No
Classe di infiammabilità UL 94 (alloggiamento/morsetti): V0
Materiale dell'alloggiamento: plastica
Altezza di utilizzo: ≤ 5000> m ( 2000 m, osservare il derating)
Classe climatica 3K3 (in conformità con EN 60721)
Max. zul. Umidità (in funzione): ≤ 95% (a 25 °C, senza condensa)
Urti: 18 ms, 30 g, a seconda della direzione dell'ambiente (secondo IEC 60068-2-27)
Temp Code: T25 (0 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
Descrizione standard: Variazione di rete/sottotensione
Sicurezza strumenti di misurazione, controllo, regolazione e laboratorio: Sicurezza strumenti di misurazione, controllo, regolazione e laboratorio
Bassa tensione di protezione: Bassa tensione di protezione
Cali di tensione di rete: Cali di tensione di rete
UL: UL
CSA: CSA
SIQ: SIQ
Costruzione navale: Cantieristica navale
Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
Requisiti EMC emissione di interferenze: EN 61000-6-3;EN 61000-6-4
Requisiti EMC immunità: EN 61000-6-1;EN 61000-6-2
Requisiti EMC per la centrale elettrica: EN 61850-3;EN 61000-6-5
Emissione di interferenze condotte: Emissione di interferenze condotte
Radiazione di disturbo: Radiazione di disturbo
DNV GL conduzione diretta di interferenze: DNV GL conduzione diretta di interferenze
DNV: Classe B
Radiazione di disturbo DNV GL: Radiazione di disturbo DNV GL
Scarica dell'elettricità statica: Scarica dell'elettricità statica
Scarica a contatto: 6 kV (grado di affilatura di prova 4)
Scarica in aria: 8 kV (livello di affilatura di prova 3)
Osservazione: Criterio B.
Campo elettromagnetico RF: Campo elettromagnetico RF
Spessore del campo di prova: 1000 a/m
Transienti veloci (burst): Transienti veloci (burst)
Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
Influenza condotta: Influenza condotta
Ingresso/uscita/segnale: Asimmetrico
Tensione: 1 kV
Campo magnetico con frequenza di ingegneria energetica: Campo magnetico con frequenza di ingegneria energetica
Cali di tensione: Cali di tensione
Calo di tensione: 0%
Campo magnetico a impulsi: Campo magnetico a impulsi
Interferenza condotta asimmetrica: Interferenza condotta asimmetrica
Livello di prova 1: 100 kHz
Livello di prova 2: 1 MHz
Livello di prova 3: 1,5 kHz 15 kHz (livello di prova 3)
Livello di prova 4: 15 kHz 150 kHz (livello di prova 3)
Livello di prova 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (livello di prova 3)
Livello di prova 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (grado di affilatura di prova 3)
Frazione alternata sulla tensione continua: Frazione alternata sulla tensione continua
Quota variabile: 10 % (un)
Attenua l'onda oscillante: Attenua l'onda oscillante
Ingresso, uscita (livello di prova 1): 1 MHz (livello di prova 2 - simmetrico)
Ingresso, uscita (livello di prova 2): 1 MHz (livello di prova 2 - asimmetrico)
Segnali (livello di prova 1): 1 MHz (livello di prova 2 - simmetrico)
Segnali (livello di prova 2): 1 MHz (livello di prova 2 - asimmetrici)
Attenua il campo magnetico oscillante: Attenua il campo magnetico oscillante
Criteri: Criteri
Criterio a: Comportamento operativo normale entro i limiti stabiliti.
Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
Criterio C: Compromissione temporanea del comportamento operativo corretto dall'apparecchio stesso o recuperabile mediante l'azionamento dei comandi.
Temperatura ambiente (tipo Startup testato): Da -40 °C.
Derating: > 60 °C (2,5%/K di pout nom.)
Numero di periodi: 0,5 / 1 / 5 / 50 periodi
Distanza di montaggio destra/sinistra (attivo, passivo): 0 mm / 0 mm (pout ≤50 %)
Distanza di montaggio su/giù (attivo, passivo): 30 mm / 30 mm (pout ≤50 %)
Modello degli alloggiamenti: Policarbonato (PC), UL 94 V0
Testa della vite a forma di azionamento: Fessura longitudinale L
Uscita del segnale configurabile: Uscita del segnale configurabile

Tipo prodotto: Convertitore DC/DC

Tipo: QUINT4-PS/12-24DC/24DC/1.3/SC

Tensione di ingresso (min.): 12 V/DC

Tensione di ingresso (max.): 24 V/DC

Tensione di uscita: 24 V/DC

Corrente di uscita max.: 1.3 A

Corrente di uscita (max.) - arrotondata: 1.3 A

Collegamento: A vite

Temperatura d'esercizio (min.): -25 °C

Temperatura di esercizio (max.): 70 °C

Dim.: (L x L x A) 90 x 22.5 x 99 mm

Altezza: 99 mm

Lunghezza: 90 mm

Larghezza: 22.5 mm

Contenuto: 1 pz.

Profondità: 90 mm

: IP20

Altezza installazione: 99 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3562711 Phoenix Contact 1066703 Convertitore DC/DC 24 V/DC 1.3 A Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3562711 Phoenix Contact 1066703 Convertitore DC/DC 24 V/DC 1.3 A Contenuto 1 pz.

Descrizione

Convertitore DC/DC sincronizzato primariamente, QUINT Power, montaggio su guide portanti, ingresso: 12 V DC - 24 V DC , uscita: 24 V DC / 1,3 A.
